Il PCB ibrido RT/duroid 5880 e RO4003C combina i punti di forza di due materiali eccezionali per offrire prestazioni elettriche senza pari e una gestione termica affidabile.Con proprietà di bassa perdita del RT/duroid 5880 e costante dielettrica stabile (Dk), abbinato alle basse perdite e alle eccellenti caratteristiche elettriche di RO4003C, questo PCB ibrido offre una maggiore funzionalità e flessibilità di progettazione per una vasta gamma di applicazioni ad alta frequenza.
Caratteristiche principali del RT/duroid 5880:
Dk di 2,20 +/-.02: Il RT/duroide 5880 mantiene una costante dielettrica costante in un ampio intervallo di frequenze, garantendo una trasmissione del segnale affidabile e una perdita minima del segnale.
Fattore di dissipazione di 0,0009 a 10 GHz: con un fattore di dissipazione impressionantemente basso, il RT/duroid 5880 riduce al minimo la perdita di energia, massimizzando l'integrità e l'efficienza del segnale.
Basso assorbimento dell'umidità: il RT/duroid 5880 presenta un basso assorbimento dell'umidità, il che lo rende adatto per applicazioni in ambienti umidi mantenendo prestazioni elettriche stabili.
Isotropico: la natura isotropa di RT/duroide 5880 garantisce proprietà elettriche uniformi in tutte le direzioni, semplificando il processo di progettazione e consentendo prestazioni coerenti.
| NT1 diametro |
| Immobili |
NT1comunicazione |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
2.20
2.20±0.02 di specifica. |
Z |
N/A |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Costante dielettrica |
2.2 |
Z |
N/A |
da 8 GHz a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione,tanδ |
0.0004
0.0009 |
Z |
N/A |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Coefficiente termico di ε |
- 125 |
Z |
ppm/°C |
- 50°Cfino a 150°C |
IPC-TM-650 2.5.5.5 |
| Resistenza al volume |
2 x 107 |
Z |
Mohm cm |
C/96/35/90 |
ASTM D 257 |
| Resistenza superficiale |
3 x 107 |
Z |
Oh, mio Dio. |
C/96/35/90 |
ASTM D 257 |
| Calore specifico |
0.96.23) |
N/A |
j/g/k
(cal/g/c) |
N/A |
Calcolato |
| Modulo di trazione |
Prova a 23°C |
Prova a 100°C |
N/A |
MPa ((kpsi) |
A |
ASTM D 638 |
| 1070(156) |
450 ((65) |
X |
| 860(125) |
380 ((55) |
Y |
| Lo stress estremo |
29(4.2) |
20(2.9) |
X |
| 273.9) |
18(2.6) |
Y |
| La tensione suprema |
6 |
7.2 |
X |
% |
| 4.9 |
5.8 |
Y |
| Modulo di compressione |
710(103) |
500(73) |
X |
MPa ((kpsi) |
A |
ASTM D 695 |
| 710(103) |
500(73) |
Y |
| 940(136) |
670(97) |
Z |
| Lo stress estremo |
27(3.9) |
22(3.2) |
X |
| 29(5.3) |
21(3.1) |
Y |
| 52(7.5) |
43(6.3) |
Z |
| La tensione suprema |
8.5 |
8.4 |
X |
% |
| 7.7 |
7.8 |
Y |
| 12.5 |
17.6 |
Z |
| Assorbimento di umidità |
0.02 |
N/A |
% |
0.62" ((1.6mm) D48/50 |
ASTM D 570 |
| Conduttività termica |
0.2 |
Z |
W/m/k |
80°C |
ASTM C 518 |
| Coefficiente di espansione termica |
31
48
237 |
X
Y
Z |
ppm/°C |
0-100°C |
IPC-TM-650 2.4.41 |
| Td |
500 |
N/A |
°CTGA |
N/A |
ASTM D 3850 |
| Densità |
2.2 |
N/A |
gm/cm3 |
N/A |
ASTM D 792 |
| Peeling di rame |
31.2(5.5) |
N/A |
Pli ((N/mm) |
1 oz ((35 mm) di foglio EDC
dopo il galleggiamento della saldatura |
IPC-TM-650 2.4.8 |
| Infiammabilità |
V-0 |
N/A |
N/A |
N/A |
UL 94 |
| Processo senza piombo compatibile |
- Sì, sì. |
N/A |
N/A |
N/A |
N/A |
Caratteristiche principali di RO4003C:
Dk di 3,38 +/- 0.05: Il RO4003C offre una costante dielettrica controllata, fornendo stabilità e prevedibilità nelle applicazioni ad alta frequenza.
Fattore di dissipazione di 0,0027 a 10 GHz: con caratteristiche di bassa perdita, il RO4003C riduce al minimo l'attenuazione del segnale e garantisce una trasmissione efficiente del segnale.
Basso coefficiente di espansione termica (CTE) sull'asse Z a 46 ppm/°C: il basso CTE del RO4003C aiuta a mitigare i problemi legati all'espansione termica,garantire prestazioni affidabili in condizioni di temperatura variabili.
| Immobili |
RO4003C |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
3.38±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Stripline stretta |
| Costante dielettrica |
3.55 |
Z |
|
da 8 a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione |
0.0027
0.0021 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε |
+40 |
Z |
ppm/°C |
-50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Resistenza al volume |
1.7 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Resistenza superficiale |
4.2 x 109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Forza elettrica |
31.2(780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Modulo di trazione |
19,650(2,850)
19,450 ((2,821) |
X
Y |
MPa (ksi) |
NT1 commercio |
ASTM D 638 |
| Resistenza alla trazione |
139(20.2)
100(14.5) |
X
Y |
MPa (ksi) |
NT1 commercio |
ASTM D 638 |
| Forza flessibile |
276
(40) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Stabilità dimensionale |
< 0.3 |
X,Y |
mm/m
(millimetro/pollice) |
dopo etch+E2/150°C |
IPC-TM-650 2.4.39A |
| Coefficiente di espansione termica |
11
14
46 |
X
Y
Z |
ppm/°C |
-55°C a 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
A |
IPC-TM-650 2.4.24.3 |
| Td |
425 |
|
°C TGA |
|
ASTM D 3850 |
| Conduttività termica |
0.71 |
|
W/M/oK |
80°C |
ASTM C518 |
| Assorbimento di umidità |
0.06 |
|
% |
48 ore di immersione 0.060"
campione Temperatura 50°C |
ASTM D 570 |
| Densità |
1.79 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Forza della buccia di rame |
1.05
(6.0) |
|
N/mm
(pli) |
dopo la saldatura galleggiare 1 oz.
Fogli di EDC |
IPC-TM-650 2.4.8 |
| Infiammabilità |
N/A |
|
|
|
UL 94 |
| Processo senza piombo compatibile |
- Sì, sì. |
|
|
|
|
Vantaggi del RT/duroid 5880 e RO4003C ibrido:
Performance elettrica migliorata: combinando le proprietà uniche di RT/duroid 5880 e RO4003C, questo PCB ibrido ottimizza le prestazioni elettriche, garantendo un'integrità del segnale affidabile, perdite minime,e un funzionamento costante ad alta frequenza.
Miglioramento della gestione termica: l'elevata conduttività termica di RO4003C aiuta a dissipare il calore in modo efficace, prevenendo problemi di surriscaldamento in aree soggette alla generazione di calore.L'incorporazione di strati RO4003C in posizioni strategiche migliora le capacità di gestione termica.
Flessibilità di progettazione: la progettazione ibrida consente una maggiore flessibilità nel layout e nella progettazione dei PCB.Gli ingegneri possono utilizzare selettivamente RT/duroid 5880 o RO4003C in diverse aree della scheda per ottenere le caratteristiche elettriche e termiche desiderate, ottimizzando le funzionalità e soddisfacendo specifici requisiti di progettazione.
Risparmio economico: utilizzando un approccio ibrido, gli ingegneri possono ottenere vantaggi sui costi rispetto all'utilizzo di un singolo materiale in tutta la tavola.La selezione del materiale più adatto a regioni specifiche in base ai requisiti di prestazione ottimizza i costi mantenendo la funzionalità.
Ampia gamma di frequenze: la combinazione di RT/duroid 5880 e RO4003C amplia l'utilità del PCB ibrido in un'ampia gamma di frequenze,rendendolo adatto a varie applicazioni ad alta frequenza e a banda larga, compresi i radar automobilistici, le antenne a banda larga delle compagnie aeree commerciali, i circuiti a micro strisce e a strisce, le applicazioni a onde millimetriche e le antenne radio digitali punto a punto.
Affidabilità e durata: sia RT/duroid 5880 che RO4003C sono noti per la loro costruzione e affidabilità di alta qualità.contribuiscono alla durata complessiva e alle prestazioni a lungo termine della scheda, garantendo robustezza e stabilità nelle applicazioni più impegnative.
Dettagli dell'accoppiamento e della costruzione del PCB:
Questo PCB rigido a 4 strati presenta uno stackup con core RT/duroid 5880 e RO4003C, insieme a strati prepreg.Il PCB aderisce a severi standard di produzione, compresa una traccia/spazio minima di 4/4 millimetri, una dimensione minima del foro di 0,3 mm e un test elettrico al 100% prima della spedizione.e lo strato superiore ha una seta bianca.

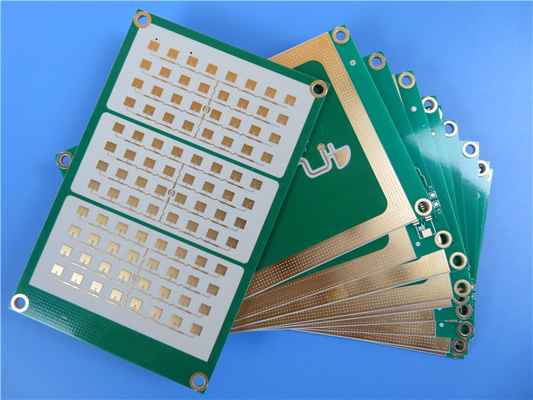

Le statistiche e le immagini dei PCB:
Questo PCB contiene 68 componenti, 117 total pad (72 through-hole, 45 SMT sul lato superiore), 87 vias e 5 reti.e questo PCB è fabbricato secondo lo standard di qualità IPC-Classe-2.
Questo PCB ibrido è disponibile in tutto il mondo.
Applicazioni:
Questo PCB ibrido è ideale per una vasta gamma di applicazioni, tra cui:
Radar e sensori per autoveicoli
Antenne a banda larga per linee aeree commerciali
Circuiti a micro strisce e a strisce
Applicazioni per onde millimetriche
Antenne radio digitali punto-punto
Con le sue eccezionali prestazioni elettriche, capacità di gestione termica e flessibilità di progettazione,questo PCB ibrido è la scelta perfetta per gli ingegneri che cercano una soluzione affidabile ed economica per i loro progetti ad alta frequenza e a banda larga.
