Introducendo il nostro eccezionale PCB ibrido, che combina le caratteristiche avanzate dei materiali Rogers RO4003C e Shengyi S1000-2.bassa perdita, la sua efficienza economica, che lo rende una scelta ideale per una vasta gamma di applicazioni, tra cui antenne radio digitali punto-punto, antenne di stazioni base cellulari, sistemi radar automobilistici,e molto di più.
RO4003C Caratteristiche:
I laminati RO4003C di Rogers sono materiali idrocarburici/ceramici a vetro rinforzato progettati per offrire prestazioni elettriche e fabbricabilità eccezionali.
- Controllo rigoroso della costante dielettrica: RO4003C garantisce un controllo preciso della costante dielettrica (Dk) con un valore di 3,38 +/- 0.05, fornendo una trasmissione del segnale affidabile.
- Tangente a bassa perdita: con un fattore di dissipazione di 0,0027 a 10 GHz, RO4003C riduce al minimo la perdita di segnale e presenta eccellenti prestazioni ad alta frequenza.
- CTE a basso asse Z: RO4003C presenta un basso coefficiente di espansione termica (CTE) di 46 ppm/°C nell'asse Z, garantendo un'eccezionale stabilità dimensionale e affidabilità.
| Immobili |
RO4003C |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
3.38±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Stripline stretta |
| Costante dielettrica |
3.55 |
Z |
|
da 8 a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione |
0.0027
0.0021 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε |
+40 |
Z |
ppm/°C |
-50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Resistenza al volume |
1.7 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Resistenza superficiale |
4.2 x 109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Forza elettrica |
31.2(780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Modulo di trazione |
19,650(2,850)
19,450 ((2,821) |
X
Y |
MPa (ksi) |
NT1 commercio |
ASTM D 638 |
| Resistenza alla trazione |
139(20.2)
100(14.5) |
X
Y |
MPa (ksi) |
NT1 commercio |
ASTM D 638 |
| Forza flessibile |
276
(40) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Stabilità dimensionale |
< 0.3 |
X,Y |
mm/m
(millimetro/pollice) |
dopo etch+E2/150°C |
IPC-TM-650 2.4.39A |
| Coefficiente di espansione termica |
11
14
46 |
X
Y
Z |
ppm/°C |
-55°C a 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
A |
IPC-TM-650 2.4.24.3 |
| Td |
425 |
|
°C TGA |
|
ASTM D 3850 |
| Conduttività termica |
0.71 |
|
W/M/oK |
80°C |
ASTM C518 |
| Assorbimento di umidità |
0.06 |
|
% |
48 ore di immersione 0.060"
campione Temperatura 50°C |
ASTM D 570 |
| Densità |
1.79 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Forza della buccia di rame |
1.05
(6.0) |
|
N/mm
(pli) |
dopo la saldatura galleggiare 1 oz.
Fogli di EDC |
IPC-TM-650 2.4.8 |
| Infiammabilità |
N/A |
|
|
|
UL 94 |
| Processo senza piombo compatibile |
- Sì, sì. |
|
|
|
|
S1000-2 Caratteristiche:
I materiali S1000-2 di Shengyi sono laminati FR-4 compatibili privi di piombo noti per la loro elevata resistenza termica, bassa CTE e eccellente affidabilità attraverso il foro.
- Alta resistenza termica e Tg: S1000-2 vanta un'alta temperatura di transizione del vetro (Tg) di 170°C (DSC), che lo rende adatto per applicazioni con temperature di funzionamento elevate.Inoltre presenta un eccellente blocco UV e una compatibilità AOI..
- CTE basso dell'asse Z: con una CTE bassa di 45 ppm/°C prima di Tg, S1000-2 offre una stabilità dimensionale eccezionale, garantendo prestazioni affidabili in varie condizioni.
- Eccellenti proprietà meccaniche ed elettriche: S1000-2 offre eccellenti prestazioni anti-CAF (filamento anodico conduttivo), basso assorbimento dell'acqua dello 0,1%, e affidabilità affidabile del foro.

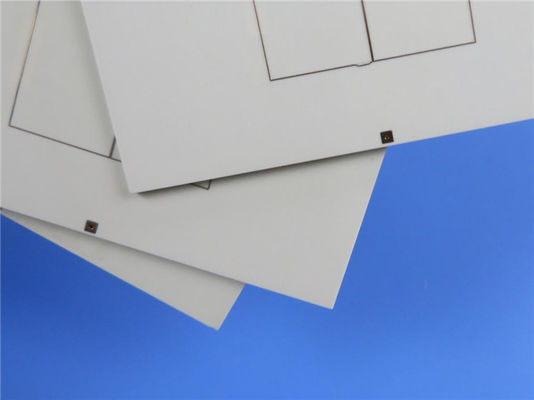

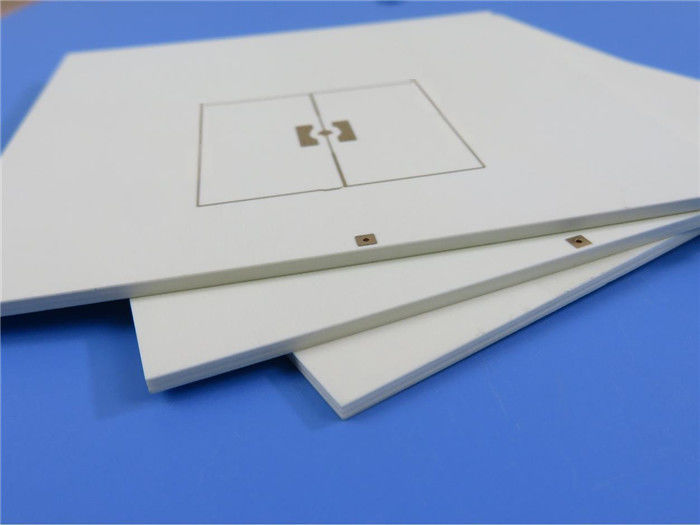

Costruzione di PCB ibridi:
Questo PCB ibrido combina i vantaggi dei materiali RO4003C e S1000-2 per soddisfare requisiti specifici.è strategicamente utilizzato in aree critiche come le linee di trasmissione RF e i percorsi di segnale sensibiliS1000-2, un materiale FR-4 conveniente e versatile, è impiegato in altre aree del PCB in cui le prestazioni ad alta frequenza non sono così cruciali, come la distribuzione di energia e il supporto meccanico.Questa progettazione ibrida consente di raggiungere un equilibrio tra prestazioni e costi.
Costruttura e specifiche del PCB:
Questo PCB ibrido è dotato di una struttura rigida a 6 strati, progettata meticolosamente per soddisfare le esigenze più esigenti.
- Dimensioni della scheda: le dimensioni del PCB sono mantenute con precisione a 82,5 mm x 66 mm (1 PCS) con una tolleranza di +/- 0,15 mm.
- Traccia/spazio e dimensione del foro: la traccia/spazio minima è di 4/6 millimetri, consentendo un percorso preciso.
- Configurazione dello stackup: lo stackup è costituito da strati di rame, nuclei RO4003C e S1000-2, e strati di prepreg, che forniscono prestazioni e affidabilità ottimali.
- Spessore della scheda finita e peso del rame: lo spessore della scheda finita è di 1,1 mm, garantendo la durata.
- Verniciatura e finitura superficiale: lo spessore della verniciatura è di 20 μm, garantendo un'interconnettività affidabile.fornendo un'eccellente saldabilità e resistenza alla corrosione.
- Silkscreen e maschera di saldatura: la maschera di saldatura superiore è di colore bianco, migliorando la visibilità dei componenti.offre una protezione affidabile.
- Controlli elettrici e standard di qualità: ogni PCB è sottoposto a un esame elettrico completo al 100% per garantire una funzionalità ottimale.garantire affidabilità e prestazioni costanti.
Artwork, disponibilità e applicazioni:
Questo PCB ibrido con materiali RO4003C e S1000-2 è compatibile con Gerber RS-274-X artwork, garantendo un'integrazione senza soluzione di continuità nel vostro flusso di lavoro di progettazione.fornire una facile accessibilità ai progettisti e ai produttori che cercano soluzioni PCB di alto livello.
Sbloccate il pieno potenziale delle vostre applicazioni ad alta frequenza con il nostro PCB ibrido avanzato.e convenienza scegliendo la nostra soluzione ibrida.Alza i tuoi disegni a nuove altezze e goditi i vantaggi di entrambi i materiali RO4003C e S1000-2.
