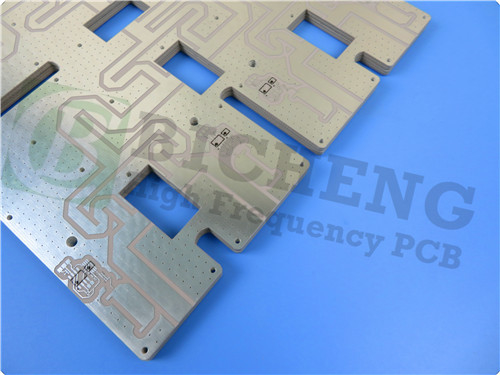

Siamo entusiasti di presentare il nostro nuovo PCB: il PCB RF-60TC, progettato appositamente per le rigide esigenze delle applicazioni RF e microonde.il PCB RF-60TC stabilisce un nuovo standard nella tecnologia ad alta frequenza.
Caratteristiche principali dei PCB RF-60TC
Il PCB RF-60TC è costruito da un unico laminato PTFE rinforzato da vetro riempito di ceramica, fornendo numerosi vantaggi rispetto ai materiali tradizionali.
- Alta conduttività termica: con valori di conduttività termica fino a 1,05 W/M*K (1 oz di rame), l'RF-60TC dissipa efficacemente il calore, fondamentale per mantenere le prestazioni nelle applicazioni ad alta potenza.
- Costante dielettrica di 6.15: a 10 GHz, questa caratteristica garantisce un'eccellente integrità del segnale e una minima perdita di segnale.
- Basso fattore di dissipazione: un basso fattore di dissipazione di 0,002 a 10 GHz/23°C aumenta l'efficienza, in particolare nelle applicazioni ad alto guadagno.
| Valori tipici RF-60TC |
| Immobili |
Metodo di prova |
Unità |
Valore |
Unità |
Valore |
| Dk @ 10 GHz |
IPC-650 2.5.5.5.1 (modificato) |
|
6.15 ± 0.15 |
|
6.15 ± 0.15 |
| Df @ 10 GHz |
IPC-650 2.5.5.5.1 (modificato) |
|
0.002 |
|
0.002 |
| TcK |
|
ppm/°C |
- Tre. Tre.581 |
ppm/°C |
- Tre. Tre.581 |
| Rottura dielettrica |
IPC-650 2.5.6 |
kV |
55 |
kV |
55 |
| Forza dielettrica |
IPC-650 2.5.6.2 |
V/mil |
550 |
V/mm |
21,654 |
| Resistenza all'arco |
IPC-650 2.5.1 |
Secondi |
> 180 |
Secondi |
> 180 |
| Assorbimento di umidità |
IPC-650 2.6.2.1 |
% |
0.03 |
% |
0.03 |
| Forza flessibile (MD) |
IPC-650 2.4.4 |
psi |
10,000 |
N/mm2 |
69 |
| Forza flessibile (CD) |
IPC-650 2.4.4 |
psi |
9,000 |
N/mm2 |
62 |
| Resistenza alla trazione (MD) |
IPC-650 2.4.19 |
psi |
9,000 |
N/mm2 |
62 |
| Resistenza alla trazione (CD) |
IPC-650 2.4.19 |
psi |
7,000 |
N/mm2 |
48 |
| Modulo dei giovani (MD) |
ASTM D 3039/IPC-TM-650 2.4.19 |
kpsi |
721 |
N/mm2 |
4971 |
| Rapporto di Poisson (MD) |
ASTM D 3039/IPC-TM-650 2.4.19 |
|
0.155 |
|
0.155 |
| Resistenza al peeling (1 oz. ED) |
IPC-650 2.4.8 |
Peso/in |
8 |
N/mm |
1.43 |
| Conduttività termica (non coperta) |
IPC-650 2.4.50 |
W/M*K |
0.9 |
W/M*K |
0.9 |
| Conduttività termica (CH/CH) |
IPC-650 2.4.50 |
W/M*K |
1 |
W/M*K |
1 |
| Conduttività termica (C1/C1) |
IPC-650 2.4.50 |
W/M*K |
1.05 |
W/M*K |
1.05 |
| Stabilità dimensionale (MD) |
IPC-650 2.4.39 Sezione 5.4 (Dopo cottura) |
mil/in |
0.01 |
mm/M |
0.01 |
| Stabilità dimensionale (CD) |
IPC-650 2.4.39 Sezione 5.4 (Dopo cottura) |
mil/in |
0.69 |
mm/M |
0.69 |
| Stabilità dimensionale (MD) |
IPC-650 2.4.39 Sec. 5.5 (Stress termico) |
mil/in |
0.06 |
mm/M |
0.06 |
| Stabilità dimensionale (CD) |
IPC-650 2.4.39 Sec. 5.5 (Stress termico) |
mil/in |
0.8 |
mm/M |
0.8 |
| Resistenza superficiale |
IPC-650 2.5.17.1 (dopo umidità) |
Oh, mio Dio. |
1.0 x 108 |
Oh, mio Dio. |
1.0 x 108 |
| Resistenza al volume |
IPC-650 2.5.17.1 (dopo umidità) |
Mohm/cm |
1.0 x 108 |
Mohm/cm |
1.0 x 108 |
| CTE (asse X, Y) |
IPC-650 2.4.41 (RT-150 °C) |
ppm/°C |
9.9 |
ppm/°C |
9.9 |
| CTE (asse Z) |
IPC-650 2.4.41 (RT-150 °C) |
ppm/°C |
40 |
ppm/°C |
40 |
| Densità (gravità specifica) |
IPC-650 2.3.5 |
g/cm3 |
2.84 |
g/cm3 |
2.84 |
| Calore specifico |
IPC-650 2.4.50 |
J/gK |
0.94 |
J/gK |
0.94 |
| Td (2% di perdita di peso) |
IPC - 650 2.4.24.6 / TGA |
°F |
930 |
°C |
500 |
| Td (5% di perdita di peso) |
IPC - 650 2.4.24.6 / TGA |
°F |
960 |
°C |
515 |
| Indice di infiammabilità |
UL 94 |
|
V-0 |
|
V-0 |
La conduttività termica e la sua importanza
L'efficace gestione termica è vitale nelle applicazioni ad alta frequenza.estendere la durata di vita dei componenti attivi e migliorare l'affidabilità a lungo termineQuesta caratteristica è particolarmente utile in ambienti in cui l'accumulo di calore può compromettere le prestazioni.
Proprietà dielettriche che migliorano le prestazioni
Il PCB RF-60TC vanta eccellenti proprietà dielettriche, tra cui una costante dielettrica stabile su frequenza e temperatura.la RF-60TC mantiene l'integrità del segnale in un'ampia gamma di temperature, che lo rende adatto a diverse condizioni di funzionamento.
Stabilità dimensionale per progetti complessi
Una delle caratteristiche di spicco del PCB RF-60TC è la sua stabilità dimensionale, con bassi coefficienti termici di espansione (CTE) di 9,9 ppm/°C (asse X/Y) e 40 ppm/°C (asse Z).Questa stabilità è essenziale per la costruzione di PCB multilivello ad alto numero di strati, garantendo connessioni affidabili di perforate e mantenendo l'integrità delle prestazioni per tutta la durata di vita del PCB.
Norme rigorose di garanzia della qualità
In Bicheng, l'assicurazione della qualità è fondamentale. ogni PCB da noi subisce test elettrici completi al 100% prima della spedizione, rispettando gli standard IPC-Class-2.Questo test rigoroso garantisce che ogni PCB soddisfi le aspettative di elevate prestazioni, dando fiducia agli ingegneri e ai progettisti.
| Materiale per PCB: |
Fibra di vetro riempita di ceramica a base di PTFE |
| Indicazione: |
RF-60TC |
| Costante dielettrica: |
6.15 |
| Numero di strati: |
PCB a doppio strato, a più strati e ibridi |
| Peso di rame: |
0.5 oz (17 μm), 1 oz (35 μm) |
| Spessore del PCB: |
10 mil (0,254 mm); 20 mil (0,508 mm), 25 mil ((0,635 mm); 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Dimensione del PCB: |
≤ 400 mm x 500 mm |
| Maschera di saldatura: |
Verde, nero, blu, giallo, rosso, ecc. |
| Finitura superficiale: |
rame nudo, HASL, ENIG, argento immersivo, stagno immersivo, OSP ecc. |
Applicazioni dei PCB RF-60TC in varie industrie
La versatilità del PCB RF-60TC gli consente di eccellere in numerose applicazioni, tra cui:
- Amplificatori ad alta potenza: ideali per amplificatori di potenza RF che richiedono una dissipazione del calore efficiente e prestazioni affidabili.
- Antenne miniaturizzate: perfette per disegni compatti, come antenne GPS e lettori RFID, dove lo spazio è un vantaggio.
- Filtri, accoppiatori e divisori: componenti essenziali nei sistemi RF, il PCB RF-60TC supporta la gestione avanzata del segnale.
- Comunicazioni satellitari: progettate per soddisfare le esigenze elevate della tecnologia satellitare, garantendo prestazioni robuste in applicazioni critiche.
Confronto con i materiali PCB tradizionali
Rispetto ai materiali tradizionali per PCB, l'RF-60TC offre caratteristiche di prestazioni superiori.e la stabilità dimensionale lo rendono una scelta preferita per applicazioni ad alta frequenza, permettendo agli ingegneri di spingere i confini della progettazione e della funzionalità.
Le tendenze future della tecnologia dei PCB
Con il continuo sviluppo dell'industria elettronica, si prevede che la domanda di PCB ad alte prestazioni come RF-60TC crescerà.Le innovazioni nei materiali e nei processi di produzione porteranno a soluzioni ancora più avanzate che migliorano le prestazioni e l'affidabilità nelle applicazioni RF e microonde.
Conclusioni e informazioni di contatto
In Bicheng, ci impegniamo a fornire soluzioni PCB ad alta frequenza che soddisfino le esigenze delle moderne applicazioni elettroniche.Il PCB RF-60TC rappresenta un significativo progresso nella tecnologia ad alta frequenza, combinando una gestione termica eccezionale, basse perdite dielettriche e una costruzione robusta.
Per ulteriori informazioni o per discutere requisiti specifici, contattare il nostro team di vendita a sales10@bichengpcb.com.Siamo impegnati a fornire prodotti di altissima qualità e supporto eccezionale per aiutarvi a raggiungere i vostri obiettivi di progetto.
