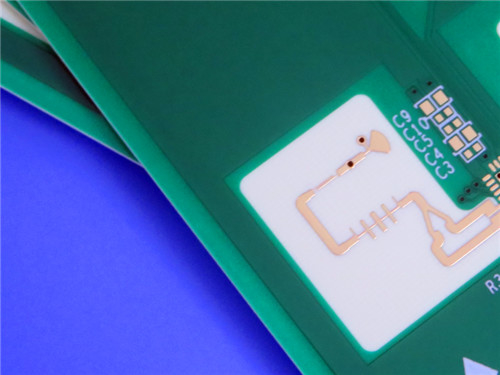

Quando si tratta di elettronica ad alta frequenza e di alta affidabilità, la base del vostro progetto risiede nel PCB.è stato progettato meticolosamente per soddisfare le richieste di RFSia che si stia sviluppando antenne a banda larga commerciali, sistemi radar, o dispositivi a onde millimetriche, questo PCB offre prestazioni senza pari,stabilità termica, e affidabilità.
Specificativi essenziali
Numero di strati: 4
Materiali: RO4350B (strati superiori) e S1000-2M (nucleo)
Maschera di saldatura: verde (in alto), nessuna (in basso)
Silkscreen: bianco (in alto), niente (in basso)
Finitura superficiale: ENIG (oro immersionale in nichel senza elettro)
Spessore della tavola: 1,6 mm
Dimensioni: 90 mm x 95 mm (± 0,15 mm)
Traccia/spazio: 5 mil / 4 mil (minimo)
Dimensione del foro: 0,35 mm (minimo)
Via di rivestimento: spessore di 20 μm
Via di riempimento/cappaggio: via di 0,35 mm riempita e coperta
Controllo dell'impedenza: 50Ω sul livello superiore (5mil/9mil trace/gap)
Rivestimento dei bordi: applicato alle zone designate
Accumulazione di PCB
Il nostro PCB a 4 strati è costruito con precisione per garantire prestazioni elettriche e termiche ottimali:
Strato 1 (alto): rame da 35 μm
RO4350B Laminato: 0,254 mm (10 mil)
Strato 2 (interno): rame da 35 μm
Prepreg (1080 RC63%): 0,0644 mm (2,5 mil)
Strato 3 (interno): rame da 35 μm
S1000-2M Core: 1,1 mm (43 mil)
Strato 4 (sotto): rame 35 μm
Perche' RO4350B?
RO4350B è un punto di svolta per le applicazioni RF e microonde, offrendo:
Dk costante: 3,48 ± 0,05 @ 10GHz/23°C
Perdite ultra-basse: fattore di dissipazione di 0,0037 @ 10GHz/23°C
Stabilità termica eccezionale: Tg > 280°C (536°F)
Basso CTE: corrisponde al rame per un'eccellente stabilità dimensionale (X/Y: 10/12 ppm/°C, Z: 32 ppm/°C)
Assorbimento minimo dell'acqua: 0,06% per prestazioni affidabili in condizioni umide
Conduttività termica: 0,69 W/m/°K per una dissipazione del calore efficiente
Classificazione UL 94 V-0: ideale per progetti RF ad alta potenza
| RO4350B Valore tipico |
| Immobili |
RO4350B |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
3.48±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Stripline stretta |
| Costante dielettrica |
3.66 |
Z |
|
da 8 a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione |
0.0037
0.0031 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε |
+50 |
Z |
ppm/°C |
-50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Resistenza al volume |
1.2 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Resistenza superficiale |
5.7 x 109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Forza elettrica |
31.2(780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Modulo di trazione |
16, 767 ((2,432)
14,153 ((2,053) |
X
Y |
MPa (ksi) |
NT1 commercio |
ASTM D 638 |
| Resistenza alla trazione |
203(29.5)
130(18.9) |
X
Y |
MPa (ksi) |
NT1 commercio |
ASTM D 638 |
| Forza flessibile |
255
(37) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Stabilità dimensionale |
< 0.5 |
X,Y |
mm/m
(millimetro/pollice) |
dopo etch+E2/150°C |
IPC-TM-650 2.4.39A |
| Coefficiente di espansione termica |
10
12
32 |
X
Y
Z |
ppm/°C |
-55°C a 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
A |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ASTM D 3850 |
| Conduttività termica |
0.69 |
|
W/M/oK |
80°C |
ASTM C518 |
| Assorbimento di umidità |
0.06 |
|
% |
48 ore di immersione 0.060"
campione Temperatura 50°C |
ASTM D 570 |
| Densità |
1.86 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Forza della buccia di rame |
0.88
5,0 |
|
N/mm
(pli) |
dopo la saldatura galleggiare 1 oz.
Fogli di EDC |
IPC-TM-650 2.4.8 |
| Infiammabilità |
(3)V-0 |
|
|
|
UL 94 |
| Processo senza piombo compatibile |
- Sì, sì. |
|
|
|
|
Perche' S1000-2M?
S1000-2M completa RO4350B con le sue robuste proprietà meccaniche e termiche:
CTE basso dell'asse Z: migliora l'affidabilità del foro
Risistenza al calore elevato: Tg a 180°C (DSC)
Performance anti-CAF: garantisce affidabilità a lungo termine nei progetti ad alta densità
Basso assorbimento dell'acqua: mantiene la stabilità in ambienti difficili
Compatibilità UV-Blocking/AOI: supporta l'ispezione ottica automatizzata
Assicurazione della qualità
Siamo impegnati a fornire PCB che soddisfano i più alti standard di qualità e affidabilità.garantire prestazioni robuste per una vasta gamma di applicazioni industriali.
Tutte le costruzioni sono fornite in formato Gerber RS-274-X, garantendo la compatibilità con i vostri sistemi di produzione.ogni PCB subisce un test elettrico al 100% per verificare la funzionalità ed eliminare i difetti.
Con disponibilità globale, siamo pronti a spedire i nostri PCB di alta qualità alla vostra posizione, non importa dove vi troviate nel mondo.
Applicazioni ideali
Questo PCB è perfetto per:
Antenne a banda larga per linee aeree commerciali
Circuiti a micro strisce e a strisce
Dispositivi a onde millimetriche
Radar e sistemi di guida
Antenne radio digitali punto-punto
Perché scegliere noi?
Materiali all'avanguardia: RO4350B e S1000-2M offrono prestazioni elettriche e termiche superiori.
Ingegneria di precisione: caratteristiche come il controllo dell'impedenza, tramite riempimento e rivestimento dei bordi garantiscono l'affidabilità.
Supporto globale: spediamo PCB di alta qualità in tutto il mondo, garantendo la consegna tempestiva.
Dimostrata affidabilità: Conformi agli standard IPC-Class-2, i nostri PCB sono costruiti per resistere alle condizioni più difficili.
Contattaci oggi!
Se state cercando una soluzione PCB ad alte prestazioni per applicazioni RF, microonde o digitali ad alta velocità, questo PCB a 4 strati è la risposta.Contattaci oggi per discutere i tuoi requisiti o richiedere un preventivo.
