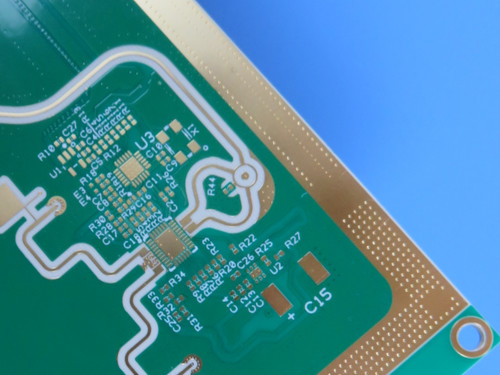

PCB ibridi 20mil RO4003C e S1000-2M 6 strati 2 mm di spessore

Questo PCB ibrido a 6 strati combina il materiale ad alta frequenza Rogers RO4003C con il substrato S1000-2M per offrire prestazioni e affidabilità RF eccezionali.con una lunghezza massima non superiore a 50 mm, questa scheda presenta una robusta costruzione di 2.0 mm di spessore con 1 oz di strati di rame e precisi 4/4 mil traccia / spazio capacità.La combinazione di materiali fornisce un'eccellente integrità del segnale mantenendo al contempo una produzione conveniente.

Accumulazione avanzata di materiali per prestazioni ottimali
La scheda utilizza un'accoppiatura di 6 strati accuratamente progettata:

Strati superiore e inferiore: laminato RO4003C (0,508 mm) per prestazioni RF superiori

Strati di base: substrato S1000-2M (0,508 mm) per migliori proprietà termiche e meccaniche

Strati di prepreg: vetro 1080 (0,127 mm) per un'affidabile attaccatura tra strati

Le proprietà termiche uniche del laminato RO4003C garantiscono un'eccellente affidabilità:


CTE strettamente abbinato al rame (X/Y: 11/14 ppm/°C) per una stabilità dimensionale eccezionale


CTE basso dell'asse Z (46 ppm/°C) garantisce l'integrità del forino di placcatura nel ciclo termico


Tg ultra elevato (> 280°C) mantiene la stabilità a tutte le temperature di lavorazione


Non richiede trattamenti speciali di foratura, a differenza dei materiali PTFE

Fabbricazione di precisione e garanzia della qualità


Prodotto secondo norme rigorose, questo PCB presenta:

Tolleranza dimensionale limitata (± 0,15 mm su tavole da 356 mm x 373 mm)

Vias a foro affidabile (0,35 mm min, 20 μm di rivestimento)

Finitura superficiale HASL resistente per un'eccellente solderabilità

Filtro di seta bianco ad alto contrasto sul livello superiore

Maschera di saldatura blu distintivo sulla superficie superiore


Tutte le schede sono sottoposte a test elettrici al 100% prima della spedizione e soddisfano gli standard IPC-Classe-2.

Le specifiche tecniche:

Spessore della tavola: 2,0 mm

Peso di rame: 1 oz (35 μm) tutti gli strati

Min Trace/Space: 4/4 mils

Min Dimensione del foro: 0,35 mm

Via di rivestimento: 20 μm

Finitura superficiale: HASL

Maschera di saldatura: blu (solo in alto)

Filtro di seta: Bianco (solo in alto)

Ideale per applicazioni ad alta frequenza:


Sistemi di comunicazione aerei e satellitari
Radar e sistemi di guida
Infrastrutture 5G e radio punto a punto
Circuiti a microonde e a onde millimetriche
Sistemi RF digitali ad alta velocità

Disponibilità globale:
Disponibili per la spedizione in tutto il mondo, questi PCB ad alte prestazioni sono perfetti per gli ingegneri che sviluppano soluzioni RF e microonde all'avanguardia.

La combinazione di materiali Rogers RO4003C e S1000-2M fornisce un equilibrio ottimale di prestazioni elettriche, gestione termica e costo-efficacia per applicazioni esigenti.
