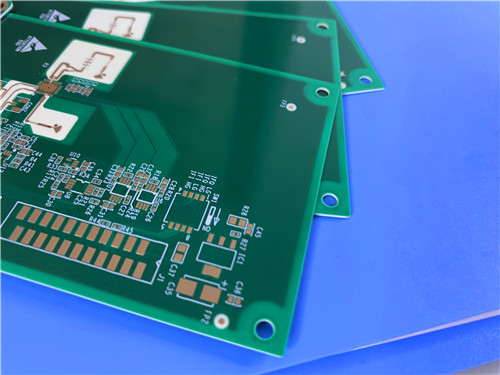

Presentazione della nostra PCB ibrida a 6 strati avanzata, che combina le capacità ad alta frequenza di RO4350B con la resistenza meccanica dell'FR-4 ad alta Tg. Questa PCB è progettata per applicazioni che richiedono prestazioni ed affidabilità eccezionali in ambienti esigenti, rendendola ideale per varie industrie high-tech.
1. Materiali di base:
- RO4350B:Noto per le sue prestazioni superiori ad alta frequenza, RO4350B vanta una costante dielettrica di 3,48 e un fattore di dissipazione di 0,0037 a 10 GHz. Questo materiale è fondamentale per ridurre al minimo la perdita di segnale e garantire un'elevata integrità nelle applicazioni RF.
- FR-4 ad alta Tg:Con una temperatura di transizione vetrosa (Tg) di ≥ 170°C, questo materiale offre un'eccellente resistenza termica e stabilità meccanica, rendendolo adatto ai processi di saldatura ad alta temperatura.
Specifiche dettagliate
- Numero di strati: 6 strati
- Dimensioni della scheda: 155 mm x 120 mm (± 0,15 mm)
- Traccia/Spazio minimo: 4/6 mils
- Dimensione minima del foro: 0,4 mm
- Vias ciechi: Nessuno
- Spessore della scheda finita: 1,6 mm
- Peso del rame finito: 1oz (1,4 mils) per gli strati esterni
- Spessore della placcatura dei vias: 20 μm
- Finitura superficiale: Argento a immersione
- Serigrafia: Bianca (Superiore), Nessuna (Inferiore)
- Maschera di saldatura: Verde (Superiore e Inferiore)
- Controllo qualità: Test elettrico al 100% prima della spedizione
Grafica e standard
- Tipo di grafica fornita: Gerber RS-274-X
- Standard di qualità: IPC-Classe-2
- Disponibilità: In tutto il mondo
| Valore tipico di RO4350B |
| Proprietà |
RO4350B |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,εProcesso |
3.48±0.05 |
Z |
|
10 GHz/23℃ |
IPC-TM-650 2.5.5.5 Clamped Stripline |
| Costante dielettrica,εDesign |
3.66 |
Z |
|
8 to 40 GHz |
Differential Phase Length Method |
| Fattore di dissipazionetan,δ |
0.0037
0.0031 |
Z |
|
10 GHz/23℃
2.5 GHz/23℃ |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε |
+50 |
Z |
ppm/℃ |
-50℃to 150℃ |
IPC-TM-650 2.5.5.5 |
| Resistività volumetrica |
1.2 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Resistività superficiale |
5.7 x109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Resistenza elettrica |
31.2(780) |
Z |
Kv/mm(v/mil) |
0.51mm(0.020") |
IPC-TM-650 2.5.6.2 |
| Modulo di trazione |
16,767(2,432)
14,153(2,053) |
X
Y |
MPa(ksi) |
RT |
ASTM D 638 |
| Resistenza alla trazione |
203(29.5)
130(18.9) |
X
Y |
MPa(ksi) |
RT |
ASTM D 638 |
| Resistenza alla flessione |
255
(37) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Stabilità dimensionale |
<0.5 |
X,Y |
mm/m
(mil/inch) |
after etch+E2/150℃ |
IPC-TM-650 2.4.39A |
| Coefficiente di espansione termica |
10
12
32 |
X
Y
Z |
ppm/℃ |
-55℃to288℃ |
IPC-TM-650 2.4.41 |
| Tg |
>280 |
|
℃ TMA |
A |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
℃ TGA |
|
ASTM D 3850 |
| Conducibilità termica |
0.69 |
|
W/M/oK |
80℃ |
ASTM C518 |
| Assorbimento di umidità |
0.06 |
|
% |
48hrs immersion 0.060"
sample Temperature 50℃ |
ASTM D 570 |
| Densità |
1.86 |
|
gm/cm3 |
23℃ |
ASTM D 792 |
| Resistenza allo strappo del rame |
0.88
(5.0) |
|
N/mm
(pli) |
after solder float 1 oz.
EDC Foil |
IPC-TM-650 2.4.8 |
| Infiammabilità |
(3)V-0 |
|
|
|
UL 94 |
| Processo senza piombo compatibile |
Sì |
|
|
|
|
Vantaggi chiave della PCB ibrida
1. Ottimizzazione delle prestazioni
La combinazione di RO4350B e FR-4 ad alta Tg consente significativi miglioramenti delle prestazioni:
- Integrità del segnale: RO4350B è ideale per circuiti ad alta frequenza, come antenne e tracce RF, garantendo una perdita e un ritardo minimi del segnale. L'FR-
4 materiale gestisce in modo efficiente le sezioni a bassa frequenza e di potenza, offrendo efficienza dei costi.
- Controllo dell'impedenza: La stretta tolleranza della costante dielettrica di RO4350B (±0,05) consente un'accurata corrispondenza dell'impedenza, fondamentale per le applicazioni ad alta frequenza.
2. Gestione termica e affidabilità
- Resistenza alle alte temperature: L'elevata Tg dell'FR-4 supporta i processi di saldatura senza piombo, mentre il basso coefficiente di espansione termica (CTE) di RO4350B aiuta a ridurre lo stress termico e il rischio di delaminazione.
- Certificazione UL 94 V-0: Le proprietà ignifughe di RO4350B migliorano la sicurezza e l'affidabilità complessive della PCB, rendendola adatta a varie applicazioni esigenti.
3. Costi ed efficienza di produzione
- Uso selettivo dei materiali: Utilizzando RO4350B solo nelle aree ad alta frequenza, i produttori possono ottimizzare i costi dei materiali senza compromettere le prestazioni.
- Compatibilità del processo: Entrambi i materiali sono compatibili con i processi FR-4 standard, tra cui foratura, incisione e laminazione, semplificando il processo di produzione e riducendo la necessità di attrezzature specializzate.
Applicazioni tipiche
Questa PCB ibrida è adatta a un'ampia gamma di applicazioni high-tech, tra cui:
- Antenne e amplificatori di potenza per stazioni base cellulari**: Garantire comunicazioni affidabili nelle reti mobili.
- Tag di identificazione RF: Facilitare il tracciamento e l'identificazione efficienti.
- Radar e sensori automobilistici: Migliorare la sicurezza dei veicoli e i sistemi di navigazione.
- LNB per satelliti a trasmissione diretta: Fornire una ricezione del segnale di alta qualità per le comunicazioni satellitari.
Conclusione
Questa PCB ibrida a 6 strati con RO4350B e FR-4 ad alta Tg rappresenta l'avanguardia della tecnologia PCB, offrendo una combinazione di prestazioni, affidabilità ed efficacia dei costi. Progettata per applicazioni ad alta frequenza, questa PCB soddisfa le rigorose esigenze dell'elettronica moderna, garantendo un'eccezionale integrità del segnale e gestione termica.
Investire nelle nostre soluzioni PCB ibride significa scegliere qualità e innovazione che miglioreranno i tuoi progetti elettronici. Per ulteriori informazioni o per discutere le tue esigenze specifiche, contatta il nostro team di vendita. Lasciaci supportare i tuoi progetti con le nostre soluzioni PCB di alta qualità!
