Nel mondo dell'elettronica in rapida evoluzione, la ricerca delle prestazioni richiede spesso materiali e tecnologie innovativi.2LM PCB si distingue come una soluzione di primo piano per ingegneri e progettisti che lavorano in applicazioni di circuiti elettronici e a microonde. .
Comprensione RT/duroide 6010.2LM
RT/duroid 6010.2LM è un materiale composito ceramico-PTFE noto per le sue elevate caratteristiche di costante dielettrica e basse perdite.questo strato è ideale per circuiti che funzionano a frequenze di banda X e sottoLe sue proprietà uniche consentono ai progettisti di ridurre le dimensioni dei circuiti senza sacrificare le prestazioni, rendendolo un bene vitale nella moderna progettazione elettronica.
Caratteristiche e specifiche principali
1. Costante dielettrica elevata (Dk):
Il RT/duroide 6010.2LM vanta una costante dielettrica di 10,2 ± 0,25 a 10 GHz.che è particolarmente utile nei dispositivi elettronici compatti in cui lo spazio è prezioso.
2. Basso fattore di dissipazione:
Con un fattore di dissipazione di soli 0,0023 a 10 GHz, questo PCB riduce al minimo la perdita di segnale, garantendo che i segnali ad alta frequenza mantengano la loro integrità anche su distanze più lunghe.Questa caratteristica è fondamentale per applicazioni quali le comunicazioni satellitari e i sistemi radar..
3Stabilità termica:
Il PCB presenta una temperatura di decomposizione (Td) di 500°C, che gli consente di resistere a condizioni di funzionamento estreme.Questa resistenza termica è essenziale per le applicazioni in ambienti in cui le fluttuazioni di temperatura sono comuni.
4- Resistenza all'umidità:
Con un tasso di assorbimento dell'umidità di appena lo 0,01%, il RT/duroid 6010.2LM riduce significativamente il rischio di perdite elettriche dovute all'umidità.Questa caratteristica è particolarmente importante in ambienti esterni o ad alta umidità, dove l'umidità può compromettere le prestazioni del circuito.
5Espansione termica controllata:
Il PCB presenta bassi coefficienti di espansione termica (CTE) di 24 ppm/°C nella direzione X e Y e 47 ppm/°C nella direzione Z.Questa proprietà garantisce affidabile rivestito attraverso i fori e riduce al minimo il rischio di delaminamento in tavole multistrato.
| NT1duroide NT1duroide |
| Immobili |
NT1duroide |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
10.2±0.25 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Striscia stretta |
| Costante dielettrica |
10.7 |
Z |
|
da 8 GHz a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione,tanδ |
0.0023 |
Z |
|
10 GHz/A |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε |
-425 |
Z |
ppm/°C |
-50°C-170°C |
IPC-TM-650 2.5.5.5 |
| Resistenza al volume |
5 x 105 |
|
Mohm.cm |
A |
IPC 2.5.17.1 |
| Resistenza superficiale |
5 x 106 |
|
Oh, mio Dio. |
A |
IPC 2.5.17.1 |
| Proprietà di trazione |
ASTM D638 (0,1/min. tasso di deformazione) |
| Modulo di Young |
931 ((135) 559 ((81) |
X Y |
MPa ((kpsi) |
A |
| Lo stress estremo |
17(2.4) 13(1.9) |
X Y |
MPa ((kpsi) |
A |
| La tensione suprema |
Da 9 a 15 da 7 a 14 |
X Y |
% |
A |
| Proprietà di compressione |
|
ASTM D695 (tasso di deformazione 0,05/min) |
| Modulo di Young |
2144 (311) |
Z |
MPa ((kpsi) |
A |
| Lo stress estremo |
47(6.9) |
Z |
MPa ((kpsi) |
A |
| La tensione suprema |
25 |
Z |
% |
|
| Modulo flessibile |
4364 (633) 3751 (544) |
X |
MPa ((kpsi) |
A |
ASTM D790 |
| Lo stress estremo |
36 (5.2) 32 (4.4) |
X Y |
MPa ((kpsi) |
A |
| Deformazione sotto carico |
0.26 1.3 |
Z Z |
% |
24 ore/50°C/7MPa 24 ore/150°C/7MPa |
ASTM D261 |
| Assorbimento di umidità |
0.01 |
|
% |
D48/50°C 0,050" ((1,27 mm) di spessore |
IPC-TM-650 2.6.2.1 |
| Conduttività termica |
0.86 |
|
W/m/k |
80°C |
ASTM C518 |
| Coefficiente di espansione termica |
24
24
47 |
X
Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.41 |
| Td |
500 |
|
°C TGA |
|
ASTM D3850 |
| Densità |
3.1 |
|
g/cm3 |
|
ASTM D792 |
| Calore specifico |
1.00(0.239) |
|
j/g/k
(BTU/ib/OF) |
|
Calcolato |
| Peeling di rame |
12.3 (2.1) |
|
pi (N/mm) |
dopo il galleggiamento della saldatura |
IPC-TM-650 2.4.8 |
| Infiammabilità |
V-0 |
|
|
|
UL 94 |
| Processo senza piombo compatibile |
- Sì, sì. |
|
|
|
|

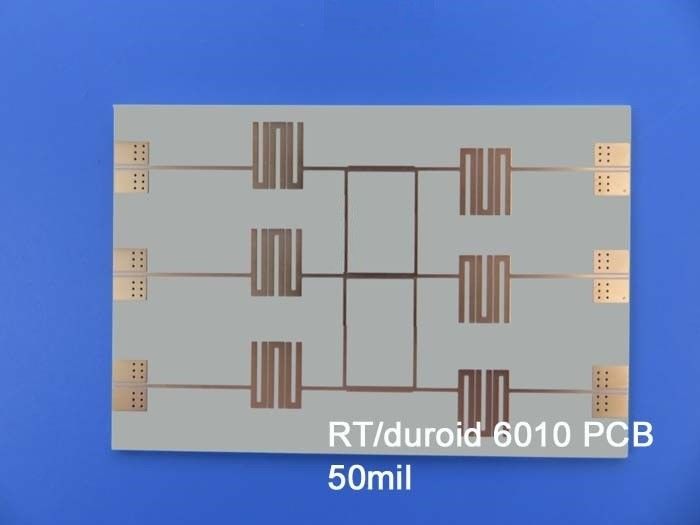

Dettagli della costruzione
Il PCB RT/duroide 6010.2LM è costruito con la massima precisione secondo le seguenti specifiche:
- Impilazione: PCB rigidi a due strati
- Strati di rame: ogni strato di rame ha uno spessore di 35 μm, fornendo una robusta conducibilità.
- Materiale di base: il nucleo RT/duroide 6010.2LM di 1,27 mm (50 mil) costituisce il cuore del PCB, fornendo le proprietà dielettriche essenziali.
- Specificità delle tracce e dei fori: la traccia/spazio minima è di 5/6 millimetri e la dimensione minima del foro è di 0,4 mm, consentendo disegni complessi.
- Finitura superficiale: la finitura in oro immersione migliora la solderabilità e fornisce un'eccellente protezione contro l'ossidazione.
Assicurazione della qualità
La qualità è fondamentale nella produzione di PCB, e il PCB RT/duroid 6010.2LM rispetta gli standard IPC-Class-2.garantire affidabilità e prestazioni in applicazioni critiche.
Vantaggi dell'uso di PCB RT/duroide 6010.2LM
1.Riduzione delle dimensioni del circuito:L'elevata costante dielettrica consente ai progettisti di creare circuiti più piccoli ed efficienti, cosa particolarmente vantaggiosa nei moderni dispositivi compatti.
2.Performance a bassa perdita:Il basso fattore di dissipazione garantisce che i segnali siano trasmessi con perdite minime,fondamentale per mantenere l'integrità dei segnali ad alta frequenza in applicazioni quali amplificatori di potenza e comunicazioni satellitari.
3.Affidabilità in ambienti difficili:Con un basso assorbimento dell'umidità e un'elevata stabilità termica, questo PCB può funzionare in modo affidabile in una varietà di ambienti difficili, rendendolo adatto per applicazioni in aviazione, telecomunicazioni,e della difesa.
4.Performance del circuito ripetibile:Il controllo rigoroso della costante dielettrica e dello spessore si traduce in prestazioni costanti su più schede, un fattore essenziale per la produzione di massa.
| Materiale per PCB: |
Fabbricazione a partire da materiali di cui all'allegato II |
| Indicatore: |
NT1duroide 6010LM |
| Costante dielettrica: |
10.2 ± 0,25 (processo); 10.7 (progettazione) |
| Numero di strati: |
1 strato, 2 strato |
| Peso di rame: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Spessore dielettrico: |
10 mil (0,254 mm), 25 mil (0,635 mm), 50 mil (1,27 mm), 75 mil (1,90 mm) |
| Dimensione del PCB: |
≤ 400 mm x 500 mm |
| Maschera di saldatura: |
Verde, nero, blu, giallo, rosso, ecc. |
| Finitura superficiale: |
rame nudo, HASL, ENIG, stagno immersivo, argento immersivo, OSP. |
Applicazioni tipiche
La versatilità del PCB RT/duroide 6010.2LM lo rende adatto a una vasta gamma di applicazioni, tra cui:
- Antenne patch: ideali per sistemi di comunicazione wireless in cui lo spazio e l'efficienza sono fondamentali.
- Sistemi di comunicazione satellitare: le sue caratteristiche di bassa perdita migliorano l'integrità del segnale su lunghe distanze.
- Amplificatori di potenza: progettati per gestire segnali ad alta frequenza con perdite minime, rendendoli adatti alle applicazioni RF.
- Sistemi di prevenzione delle collisioni di aeromobili: l'affidabilità e le prestazioni sono fondamentali nelle applicazioni aerospaziali, dove la sicurezza è di primaria importanza.
- Sistemi di allarme radar a terra: l'elevata stabilità termica e il basso assorbimento dell'umidità dei PCB contribuiscono a rendere efficaci i sistemi radar.
Conclusioni
Il PCB RT/duroide 6010.2LM rappresenta un significativo progresso nella tecnologia dei PCB, offrendo una combinazione unica di alta costante dielettrica, bassa perdita e robusta stabilità termica.Con la sua costruzione meticolosa e la rigorosa garanzia della qualità, questo PCB è pronto a soddisfare le esigenze delle moderne applicazioni elettroniche.2LM PCB è un componente essenziale per ottenere prestazioni e affidabilità ottimali.
Esplora le possibilità con RT/duroid 6010.2LM e eleva i tuoi progetti a nuove vette!
