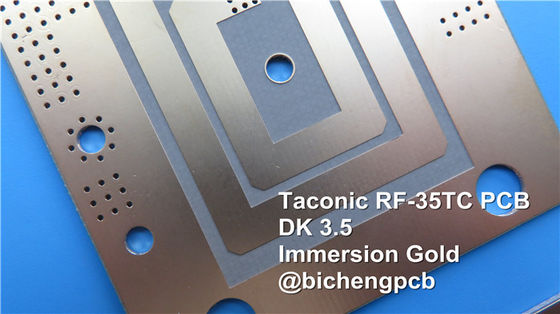

RF-35TC 0,8 mm RF PCB Board
  • Nome
  • Nome
  • Nome

RF-35TC 0,8 mm RF PCB Board

MOQ: 1pcs
prezzo: USD9.99-99.99
Imballaggio standard: Vuoto bags+Cartons
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000pcs al mese
Dettagli Informazioni
Descrizione del prodotto
Informazioni dettagliate
Luogo di origine
La Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-026.V1.0
Materiale di base:
RF-35TC
Numero di strati:
2 strati
Dimensione del PCB:
90 x 45mm=1PCS
Spessore del PCB:
0.8 mm
Maschera di saldatura:
Verde
Fabbricazione a partire da fibre sintetiche:
Bianco
Peso di rame:
1 oz
Finitura superficiale:
ENIG
Evidenziare:

bordo del PWB di 0.8mm rf

,

bordo del PWB di 1oz rf

Descrizione del prodotto



PCB taconici ad alta frequenzaSulla baseRF-35TC 30mil 0,762 mmCon una maschera di soldato neroper antenne

(Le schede di circuito stampato sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)



RF-35TC è un tipo di materiale ad alta frequenza della società Taconic. This material is best suited for high power applications where every 1/10th of a dB is critical and the PCB substrate is expected to diffuse heat away from both transmission lines and surface mount components such as transistors.



RF-35TC è un substrato di fibra di vetro ceramico riempito a base di PTFE.giallo o mostra una deriva verso l'alto della costante dielettrica e del fattore di dissipazione come i suoi concorrenti in gomma sintetica (idrocarburi).



Questo laminato ha un basso valore di costante dielettrica di 3,50 e ha un Df estremamente basso di 0.0011Fornisce un basso fattore di dissipazione con elevata conduttività termica e si lega molto bene al rame a basso profilo, riducendo ulteriormente la perdita di inserimento.



Per antenne, satelliti, filtri, accoppiatori e amplificatori di potenza i laminati RF-35TC sono perfetti.



Specificativi dei PCB

DIMENSIONE del PCB 90 x 45 mm = 1 PCS
Tipo di bordo PCB a doppio lato
Numero di strati 2 strati
Componenti montati in superficie - Sì.
Attraverso i componenti a buco - Sì.
STACKUP di strato rame ------- 35um ((1 oz) + strato TOP di piastra
RF-35TC 0,762 mm
rame ------- 35um ((1 oz) + piastra BOT Strato
Tecnologia
Traccia minima e spazio: 4 mil / 5 mil
Fori minimi / massimi: 0.4 mm / 5.5 mm
Numero di fori: 9
Numero di fori: 21
Numero di slot fresati: 1
Numero di tagli interni: 1
Controllo di impedenza: - No, no.
Numero del dito d'oro: 0
Materiale per la tavola
Epoxi vetro: RF-35TC 0,762 mm
Fogli finiti esterni: 1.5 oz
Fogli interni finali: N/A
Altezza finale del PCB: 00,8 mm ± 0.1
CLAVING E COATING
Finitura superficiale ENIG
Maschera di saldatura Applicabile a: TOP, 12 micron minimo
Maschera di saldatura colore: Verde, PSR-2000GT600D, fornito da Taiyo.
Tipo di maschera di saldatura: LPSM
Conto/taglio Routing
Marcatura
lato della leggenda del componente TOP
Colore della leggenda del componente Bianco, IJR-4000 MW300, marchio Taiyo
Nome o logo del fabbricante: Segnalato sul tabellone in un conduttore e con gambe
VIA Conforto per il rivestimento di un foro (PTH), dimensione minima 0,4 mm.
Classificazione di infiammabilità L'omologazione è effettuata con un sistema di controllo di sicurezza.
Tolleranza di dimensioni
Dimensione del profilo: 0.0059"
Dispositivi per il rivestimento del cartone: 0.0029"
Tolleranza di trivellazione: 0.002"
TESTO Test elettrico al 100% prima della spedizione
Tipo di opere d'arte da fornire file email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO In tutto il mondo.

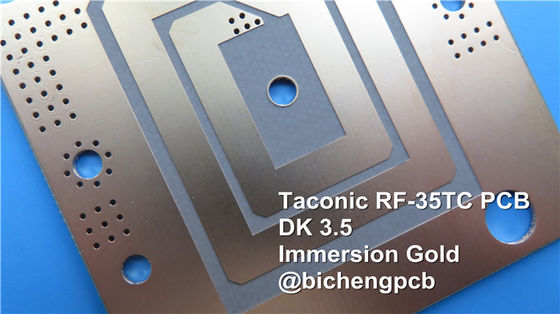

RF-35TC 0,8 mm RF PCB Board 0



Scheda dati RF-35TC

VALORI tipici RF-35TC
Immobili Metodo di prova Unità Valore Unità Valore
DK @10 GHz IPC-650 2.5.5.5.1 (modificato)   3.5   3.5
Tck(-30 a 120°C) IPC-650 2.5.5.5.1 (modificato) ppm 24 ppm 24
Df @10 GHz IPC-650 2.5.5.5.1 (modificato)   0.0011   0.0011
Rottura dielettrica IPC-650 2.5.6 ((In-Plane, due pin in olio) kV 56.7 kV 56.7
Forza dielettrica ASTM D 149 ((Attraverso il piano) V/mil 570 V/mm 22,441
Resistenza all'arco IPC-650 2.5.1 Secondi 304 Secondi 304
Assorbimento di umidità IPC-650 2.6.2.1 % 0.05 % 0.05
Forza flessiva (MD) ASTM D 790/IPC-650 2.4.4 psi 12,900 N/mm2 88.94
Forza flessiva (CD) ASTM D 790/IPC-650 2.4.4 psi 11,700 N/mm2 80.67
Strength Tensile (MD) ASTM D 3039/IPC-TM-650 2.4.19 psi 9,020 N/mm2 62.19
Resistenza alla trazione (CD) ASTM D 3039/IPC-TM-650 2.4.19 psi 7,740 N/mm2 53.37
Allungamento alla rottura (MD) ASTM D 3039/IPC-TM-650 2.4.19 % 1.89 N/mm 1.89
Allungamento alla rottura (CD) ASTM D 3039/IPC-TM-650 2.4.19 % 1.7 % 1.7
Modulo di Young (MD) ASTM D 3039/IPC-TM-650 2.4.19 psi 667,000 N/mm2 4,599
Young's Modulus (CD) ASTM D 3039/IPC-TM-650 2.4.19 psi 637,000 N/mm2 4,392
Rapporto di Poisson (MD) ASTM D 3039/IPC-TM-650 2.4.19   0.18   0.18
Rapporto di Poisson (CD) ASTM D 3039/IPC-TM-650 2.4.19   0.23   0.18
Modulo di compressione ASTM D 695 (((23°C) psi 560,000 N/mm2 3,861
Forza flessiva (MD) ASTM D 790/IPC-650 2.4.4 psi 1.46 x 106 N/mm2 10,309
Forza flessiva (CD) ASTM D 790/IPC-650 2.4.4 psi 1.50 x 106 N/mm2 10,076
Forza di buccia ((1⁄2 oz.CVH) IPC-650 2.4.8 ((Stresso termico.) Peso/pollice 7 g/cm3 1.25
Conducibilità termica (non coperta)125°C) ASTM F433 ((Flusso di calore protetto) W/mK 0.6 W/mK 0.6
Conduttività termica ((C1/C1,125°C) ASTM F433 ((Flusso di calore protetto) W/mK 0.92 W/mK 0.92
Conduttività termica ((CH/CH,125°C) ASTM F433 ((Flusso di calore protetto) W/mK 0.87 W/mK 0.87
Stabilità dimensionale (MD) IPC-650-2.4.39 secondi.5.4 ((Dopo il ritaglio) mil/in. 0.23 mm/M 0.23
Stabilità dimensionale (CD) IPC-650-2.4.39 secondi.5.4 ((Dopo il ritaglio) mil/in. 0.64 mm/M 0.64
Stabilità dimensionale (MD) IPC-650-2.4.39 secondi.5.5 ((Stresso termico.) mil/in. - Zero.04 mm/M - Zero.04
Stabilità dimensionale (CD) IPC-650-2.4.39 secondi.5.5 ((Stresso termico.) mil/in. 0.46 mm/M 0.46
Resistenza superficiale IPC-650 2.5.17.1 ((dopo elevata temperatura.) Mohms 8.33 x 107 Mohms 8.33 x 107
Resistenza superficiale IPC-650 2.5.17.1 ((dopo umidità) Mohms 6.42 x 107 Mohms 6.42 x 107
Resistenza al volume IPC-650 2.5.17.1 ((dopo elevata temperatura.) Mohms/cm 5.19 x 108 Mohms/cm 5.19 x 108
Resistenza al volume IPC-650 2.5.17.1 ((dopo umidità) Mohms/cm 2.91 x 108 Mohms/cm 2.91 x 108
CTE ((asse X)) ((25-260°C) IPC-650 2.4.41/ASTM D 3386 ppm/°C 11 ppm/°C 11
CTE (asse Y) (asse 25-260)°C) IPC-650 2.4.41/ASTM D 3386 ppm/°C 13 ppm/°C 13
CTE (asse Z) (asse 25-260)°C) IPC-650 2.4.41/ASTM D 3386 ppm/°C 34 ppm/°C 34
Densità ASTM D 792 g/cm3 2.35 g/cm3 2.35
Durezza ASTM D 2240 ((Costa D)   79.1   79.1
Deformazione alla rottura (MD) ASTM D 790/IPC-650 2.4.4 % 0.014 % 0.014
Tensione alla rottura. ASTM D 790/IPC-650 2.4.4 % 0.013 % 0.013
Calore specifico ASTM E 1269-05, E 967-08, E 968-02 j/(g°C) 0.94 j/(g°C) 0.94
Td(2% di perdita di peso) IPC-650 2.4.24.6/TGA oF 788 °C 420
Td(5% di perdita di peso) IPC-650 2.4.24.6/TGA oF 817 °C 436

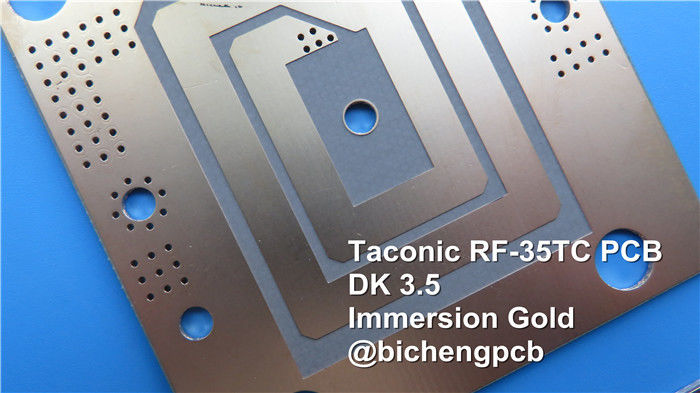

RF-35TC 0,8 mm RF PCB Board 1
