Descrizione del prodotto

Ciao a tutti,

Oggi parleremo del PCB ad alta frequenza TLX.



TLX è una serie di laminati in fibra di vetro PTFE lanciata da Taconic Company. Offre affidabilità in un'ampia gamma di applicazioni RF. Questo materiale è versatile grazie alla sua gamma 2,45 - 2,65 DK. È adatto per PCB a microonde a basso numero di strati.



Vediamo innanzitutto i vantaggi di cui possiamo beneficiare.

1. Dimensionalmente stabile:

Può sperimentare un alto livello di vibrazione, come il lancio nello spazio.



2. Eccellenti proprietà termiche:

Può subire un'esposizione ad alte temperature, come quando si lavora nei moduli del motore.



3. Costante dielettrica bassa e stabile e DK strettamente controllato.

Da 2,45 a 2,65 con tolleranza +/-0,04



4. Basso assorbimento di umidità

Sottoporsi ad ambienti estremamente severi, come lavorare in mare



5. Grado ignifugo, UL 94 V0



6. DF basso



Bordo Taconic del PWB del telex rf 0



TLX è il materiale ideale per l'uso nell'applicazione del seguente elenco grazie alla sua ampia gamma DK, allo spessore disponibile e al rivestimento in rame.



Le applicazioni tipiche sono sistemi radar,antenne, comunicazioni mobili, mattrezzatura di prova del crowave,dispositivi di trasmissione a microonde,mixer, splitter, filtri e combinatori ecc.



Bordo Taconic del PWB del telex rf 1



Ci sono TLX-0, TLX-9, TLX-8, TLX-7 e TLX-6 nella famiglia TLX. Spesso viene utilizzato su pannelli a strato singolo, doppio strato ecc. La finitura superficiale è principalmente con rame nudo, livello di aria calda e oro per immersione.



Capacità PCB
Materiale PCB: Fibra di vetro PTFE
Famiglia TLX (costante dielettrica ±0,04) TLX-0 (DK=2,45)
TLX-9 (DK=2,50)
TLX-8 (DK=2,55)
TLX-7 (DK=2,60)
TLX-6 (DK=2,65)
Conteggio degli strati: 1 strato, 2 strati, 4 strati.
Peso del rame: 0,5 once, 1 oncia, 2 once
Spessore PCB: 0,5 mm, 0,8 mm, 1,0 mm,
1,5 mm, 3,2 mm
Dimensione del PWB: ≤400mmX500mm
Finitura superficiale: Rame nudo, HASL, ENIG, stagno per immersione, ecc.
　 　



Bordo Taconic del PWB del telex rf 2

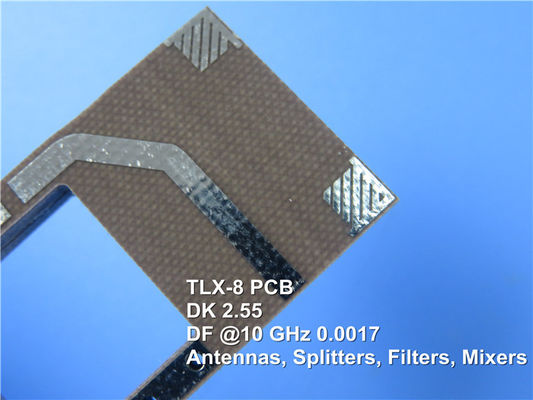

Il colore di base del PCB ad alta frequenza TLX è marrone e nero.



Siamo specializzati nella fornitura di prototipi, piccoli lotti e servizi di produzione di massa.

Se hai dei requisiti su questo tipo di PCB, non esitare a contattarci.

Grazie per la tua lettura



Appendice: scheda tecnica del TLX-8

VALORI TIPICI TLX-8
Proprietà Metodo di prova Unità Valore Unità Valore
DK @10 GHz IPC-650 2.5.5.3   2,55   2,55
Df @1,9 GHz IPC-650 2.5.5.5.1   0,0012   0,0012
Df @10GHz IPC-650 2.5.5.5.1   0,0017   0,0017
Rottura dielettrica IPC-650 2.5.6 kV >45 kV >45
Assorbimento dell'umidità IPC-650 2.6.2.1 % 0,02 % 0,02
Resistenza alla flessione (MD) ASTM D709 psi 28.900 N/mm2
Resistenza alla flessione (CD) ASTM D709 psi 20.600 N/mm2
Resistenza alla trazione (MD) ASTM D902 psi 35.600 N/mm2
Resistenza alla trazione (CD) ASTM D902 psi 27.500 N/mm2
Allungamento alla rottura (MD) ASTM D902 % 3.94 % 3.94
Allungamento alla rottura (CD) ASTM D902 % 3.92 % 3.92
Modulo di Young (MD) ASTM D902 kpsi 980 N/mm2
Modulo di Young (CD) ASTM D902 kpsi 1.200 N/mm2
Modulo di Young (MD) ASTM D3039 kpsi 1.630 N/mm2
Rapporto di Poisson ASTM D3039   0,135 N/mm
Resistenza alla buccia (1 oz.ed) IPC-650 2.4.8 Sez.5.2.2(Stress termico.) Ibs./pollice lineare 15 N/mm
Resistenza alla pelatura (1 oncia.RTF) IPC-650 2.4.8 Sez.5.2.2(Stress termico.) Ibs./pollice lineare 17 N/mm
Forza della buccia (½ oz.ed) IPC-650 2.4.8.3(Temperatura elevata) Ibs./pollice lineare 14 N/mm
Forza della buccia (½ oz.ed) IPC-650 2.4.8 Sez.5.2.2(Stress termico.) Ibs./pollice lineare 11 N/mm
Resistenza alla pelatura (1 oncia arrotolata) IPC-650 2.4.8 Sez.5.2.2(Stress termico.) Ibs./pollice lineare 13 N/mm 2.1
Conducibilità termica ASTM F433/ASTM 1530-06 W/M*K 0,19 W/M*K 0,19
Stabilità dimensionale (MD) IPC-650 2.4.39 Sez.5.5(Dopo la cottura) mil/pollici 0,06 mm/M
Stabilità dimensionale (CD) IPC-650 2.4.39 Sez.5.4(Dopo la cottura) mil/pollici 0,08 mm/M
Stabilità dimensionale (MD) IPC-650 2.4.39 Sez.5.5(Stress termico.) mil/pollici 0,09 mm/M
Stabilità dimensionale (CD) IPC-650 2.4.39 Sez.5.5(Stress termico.) mil/pollici 0,1 mm/M
Resistività superficiale IPC-650 2.5.17.1 Sez.5.2.1(Temp. elevata) Mohm 6.605 x 108 Mohm 6.605 x 108
Resistività superficiale IPC-650 2.5.17.1 Sez.5.2.1(Condizione di umidità) Mohm 3.550 x 106 Mohm 3.550 x 106
Resistività del volume IPC-650 2.5.17.1 Sez.5.2.1(Temp. elevata) Mhm/cm 1.110×1010 Mhm/cm 1.110×1010
Resistività del volume IPC-650 2.5.17.1 Sez.5.2.1(Condizione di umidità) Mhm/cm 1.046×1010 Mhm/cm 1.046×1010
CTE(asse X)(25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 21 ppm/℃ 21
CTE(asse Y)(25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 23 ppm/℃ 23
CTE(asse Z)(25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 215 ppm/℃ 215
Densità (gravità specifica) ASTM D792 g/cm3 2.25 g/cm3 2.25
TD(2% di perdita di peso) IPC-650 2.4.24.6(TGA) ℃ 535 ℃
TD(5% di perdita di peso) IPC-650 2.4.24.6(TGA) ℃ 553 ℃
Grado di infiammabilità UL-94   V-0   V-0
