PWB Taconic ad alta frequenza di microonda del PWB dk 4,4 PTFE di 6.0mm F4B

6.0mm F4B High Frequency Taconic PCB DK 4.4 PTFE Microwave PCB
6.0mm F4B High Frequency Taconic PCB DK 4.4 PTFE Microwave PCB 6.0mm F4B High Frequency Taconic PCB DK 4.4 PTFE Microwave PCB

Grande immagine :  PWB Taconic ad alta frequenza di microonda del PWB dk 4,4 PTFE di 6.0mm F4B

Dettagli:
Luogo di origine: La Cina
Marca: Bicheng
Certificazione: UL, ISO9001, IATF16949
Numero di modello: BIC-170.V1.0
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1PCS
Imballaggi particolari: Vuoto bags+Cartons
Tempi di consegna: 8-9 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 5000pcs al mese
Descrizione di prodotto dettagliata
Materiale di base: La vetroresina ha ricoperto PTFE Conteggio di strato: 1 strato, 2 strati ed a più strati
Spessore del PWB: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 31mil (0.787mm), 44mil (1.016mm), 50mil (1.27mm), Dimensione del PWB: ≤400mm X 500mm
Maschera della lega per saldatura: Ecc. verde, nero, blu, giallo, rosso. Peso di rame: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
Finitura superficia: Rame nudo, HASL, ENIG, argento di immersione, latta di immersione, OSP, ecc.
Evidenziare:

PWB Taconic ad alta frequenza

,

PWB di microonda di PTFE

,

PWB Taconic di 6.0mm



PWB ad alta frequenza 50millimetrox di microonda del PWB dk 4,4 PTFEdi 6.0mm F4B una dimensionedi 50millimetri con la latta di immersione

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

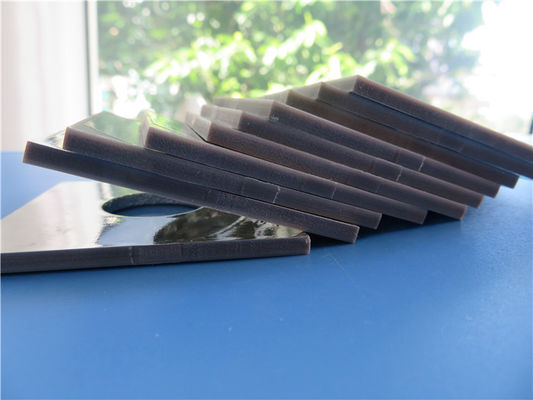

Questo prodotto (F4BTM-1/2) è fatto del panno della fibra di vetro, del materiale di riempimento ceramico della polvere del nano-grado e della resina di PTFE con la preparazione scientifica e la soppressione trattata rigorosa. L'effetto di dissipazione di calore è stato migliorato piuttosto ed il coefficiente di espansione termica è piccolo. Gamme costanti dielettriche 2,55 - 10,2. Ciò è inoltre un tipo di materiale spesso del PWB spesso quanto 12mm. Qui è le proprietà tipiche di F4BTM-1/2 come segue.



Proprietà tipiche (F4BTM-1/2)

Aspetto Aderisce ai regolamenti standard militari nazionali dei materiali del substrato del circuito stampato di a microonde
Numero del pezzo. F4BTM-1/2 (255) F4BTM-1/2 (265) F4BTM-1/2 (285) F4BTM-1/2 (294) F4BTM-1/2 (300) F4BTM-1/2 (320)
F4BTM-1/2 (338) F4BTM-1/2 (350) F4BTM-1/2 (400) F4BTM-1/2 (440) F4BTM-1/2 (615) F4BTM-1/2 (1020)
Dimensione dello strato (millimetri) 610 x 460 X.500 600 1220 x 914 1220 x 1000 1500 x 1000
Spessore dielettrico (millimetri) 0,254 ±0.025 0,508 ±0.05 0,762 ±0.05 0,787 ±0.05 1,016 ±0.05 1,27 ±0.05
1,524 ±0.05 2,0 ±0.075 3,0 ±0.09 4,0 ±0.1 5,0 ±0.1 6,0 ±0.12
9,0 ±0.18 10,0 ±0.18 12,0 ±0.2
Forza di sfaldamento di stagnola di rame Stato normale ≧18N/cm; Calore ed umidità costante e lega per saldatura della colata di 265℃ ±2℃ che spuma per 20 secondi, nessuna delaminazione e la forza di pelatura ≧15N/cm
Stress termico Immersione della latta, 260℃ x 10 volte di secondi ≧3, nessuna delaminazione, nessuna bolla.
Proprietà chimiche Secondo le caratteristiche del substrato, riferimento al metodo chimico di corrosione del circuito stampato che elabora circuito e la prestazione dielettrica del materiale non cambia, il metalliczation del foro richiede il trattamento o il plasma di attivazione della soluzione del nanaphthalene trattamento.
Prestazione fisica ed elettrica Proprietà Condizione di prova Unità Valore
Densità Normale ³ di g/cm 2.1-3.0
Assorbimento di acqua Immersione in acqua distillata 20℃±2℃ per 24 ore % ≦0.05
Temperatura di operazione Scatola di bassa temperatura e di livello -50~+260
Coefficiente di conducibilità termica   Con (m. ·K) 0.6 - 0,9
Coefficiente di espansione termica -55℃ ~288℃ (DK 2.55~3.0) ppm/℃ x 15
y 15
z 65
Coefficiente di espansione termica -55℃ ~288℃ (DK 3.2~3.5) ppm/℃ x 15
y 15
z 55
Coefficiente di espansione termica -55℃ ~288℃ (DK 4.0~10.2) ppm/℃ x 12
y 14
z 50
Fattore di restringimento Cucini in acqua bollente per 2 ore % <0>
Resistività di superficie CC 500V Stato normale M.Ω ≧1 x 106
Calore ed umidità costanti ≧1 x 105
Resistività di volume Stato normale MΩ.cm ≧1 x 107
Constant Heat ed umidità ≧1 x 106
Forza di superficie di resistenza elettrica Stato normale δ=1mm (Kv/mm) ≧1.2
Constant Heat ed umidità ≧1.1
Costante dielettrica 10GHz εr 2,85 ±0.05 2,94 ±0.05 2,55 ±0.05
3,00 ±0.05 3,20 ±0.05 2,65 ±0.05
3,38 ±0.05 3,50 ±0.05
4,00 ±0.08 4,40 ±0.1
6,15 ±0.15 10,2 ±0.25
Coefficiente di temperatura della costante dielettrica Costante dielettrica Valore
2,55 2,65 -90
2,85 2,94 -85
3,0 3,2 -75
3,38 -65
3,5 4,0 4,4 -60
6,15 -55
10,2 -50
Fattore di dissipazione 10 gigahertz tgδ 2.55-3.0 ≦1.5 x 10-3
tgδ 3.0-3.5 ≦2.0 x 10-2
tgδ 4.0-10.2 ≦2.5 x 10-2
Resistenza ignifuga UL94 V-0



PWB Taconic ad alta frequenza di microonda del PWB dk 4,4 PTFE di 6.0mm F4B 0



La nostra capacità del PWB (F4BTM-1/2)

Materiale del PWB: La vetroresina ha ricoperto PTFE
Codice: F4BTM-1/2(seriedellafamiglia)
Costante dielettrica: 2,55, 2,65, 2,85, 2,94, 3,0, 3,2, 3,38, 3,5, 4,0, 4,4, 6,15, 10,2
Conteggio di strato: 1 strato, 2 strati ed a più strati
Peso di rame: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
Spessore del PWB: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 31mil (0.787mm), 44mil (1.016mm), 50mil (1.27mm), 60mil (1.524mm), 79mil (2.0mm), 118mil (3.0mm), 158mil (4.0mm), 197mil (5.0mm), 236mil (6.0mm), 354mil (9.0mm), 394mil (10.0mm), 472mil (12.0mm)
Dimensione del PWB: ≤400mm X 500mm
Maschera della lega per saldatura: Ecc. verde, nero, blu, giallo, rosso.
Finitura superficia: Rame nudo, HASL, ENIG, argento di immersione, latta di immersione, OSP, ecc.



Materiali ad alta frequenza

Siamo un fornitore ad alta frequenza stabilito ed esportatore del PWB a Shenzhen Cina, dividente l'antenna cellulare della stazione base, satellite, componenti passive ad alta frequenza, linea della microstriscia e linea circuito della banda, attrezzature dell'onda di millimetro, sistemi del radar, antenna digitale di radiofrequenza ed altri campi universalmente per 18 anni. Il nostro PCBs ad alta frequenza pricipalmente è costruito su 3 marche materiali ad alta frequenza: Rogers Corporation, Taconic e strapparsi. Gamme costanti dielettriche da 2,2 10,6 ecc. Questo il materiale include (ma non limiti):

Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, ecc.

Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC ecc.

Rogers TMM4, TMM10, kappa 438 ecc.

PTFE F4B DK2.2, DK2.65

TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, TLF-35, RF-60A Taconic ecc.

AD450, AD600, TC350 ecc.

Nelco N4000, N9350, N9240 ecc.



PWB Taconic ad alta frequenza di microonda del PWB dk 4,4 PTFE di 6.0mm F4B 1
