Materiale di base: RF-35TC Taconic Conteggio di strato: Tipo a 2 strati, multistrato, ibrido
Spessore del PWB: 0.3mm, 0.6mm, 0.8mm, 1.6mm, (substrato 10mil, 20mil, 30mil, 60mil) Dimensione del PWB: ≤400mm X 500mm
Maschera della lega per saldatura: Ecc. verde, rosso, nero, bianco, blu. Peso di rame: 0,5 once, 1 once, 2 once
Finitura superficia: Rame nudo, HASL, ENIG, latta ecc di immersione
Evidenziare:

Bordo del PWB di RF-35TC rf

,

bordo del PWB di 2oz rf

,

PWB di radiofrequenza 2oz



PWB ad alta frequenza sviluppato su RF-35TC Taconic DK3.5 con 60milspessi ed oro di immersione per l'amplificatore di potenza

(PWB sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)



Ciao ognuno,

Oggi, introduciamo un tipo di PWB ad alta frequenza sviluppato su RF-35TC.



RF-35TC è un PTFE basato, materiale riempito ceramico di alta frequenza della vetroresina dalla società Taconic.



Le specifiche del PWB sono come segue

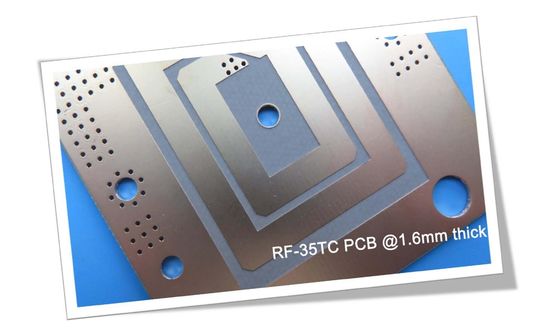

Bordo Taconic 60mil del PWB di RF-35TC 2oz rf spesso per l'amplificatore di potenza 0



Il doppio ha parteggiato, substrato è RF-35TC, dk a 3,5; 105mm lungamente da 87mm largamente; lo spessore finito del PWB a 1.6mm, ha finito il peso di rame a 2oz; Nessun maschera e silkscreen della lega per saldatura; la finitura superficia è oro di immersione



Ciò è impila sul disegno.



Bordo Taconic 60mil del PWB di RF-35TC 2oz rf spesso per l'amplificatore di potenza 1



Lo strato superiore e lo strato inferiore sono rame finito 2oz, materiale dielettrico RF-35TC è nel mezzo a 1.524mm spesso, dk a 3,5



Bordo Taconic 60mil del PWB di RF-35TC 2oz rf spesso per l'amplificatore di potenza 2



Il colore di base del PWB di RF-35TC è marrone e grigio. Le sue applicazioni principali sono amplificatori di potenza, accoppiatori e filtri. Inoltre, è inoltre ampiamente usato in antenne, attrezzatura satellite ecc.



Capacità del PWB
Materiale del PWB: PTFE ha basato il substrato riempito ceramico della vetroresina
Designatore: RF-35TC
Costante dielettrica @ 10GHz: 3,50
Conteggio di strato: 2 strati, tipo a più strati e ibrido
Peso di rame: 0.5oz, 1oz, 2oz
Spessore del PWB: 0.3mm, 0.6mm, 0.8mm, 1.6mm
(substrato 10mil, 20mil, 30mil, 60mil)
Maschera della lega per saldatura: Ecc. verde, rosso, nero, bianco, blu.
Dimensione del PWB: ≤400mm X 500mm
Finitura superficia: Rame nudo, HASL, ENIG, latta ecc. di immersione.




Possiamo fornirgli il doppio bordo parteggiato, il bordo a più strati ed il bordo ibrido. Gamme da 0.3mm a 1.6mm, dimensione massima di spessore a 400 millimetri da 500mm; ci sono finiture superfice di rame, del livello di aria calda, dell'oro nudi ecc. di immersione.



RF-35TC offre la prestazione superiore di dissipazione di calore, in modo da è un tipo di laminato con poche perdite termicamente conduttivo. È più adatto per le applicazioni di alto potere. Il calore dissipa a partire dagli entrambi la linea di trasmissione sulle componenti di superficie e del PWB del supporto quale il condensatore ecc.



Se avete tutte le domande, senta libero prego per contattarci.

Grazie per leggere.



Appendice: Scheda di dati RF-35TC

VALORI TIPICI DI RF-35TC
Proprietà Metodo di prova Unità Valore Unità Valore
Gigahertz della dk @10 IPC-650 2.5.5.5 .1 (modificato)   3,5   3,5
Tck (- 30 - 120) IPC-650 2.5.5.5 .1 (modificato) PPM 24 PPM 24
Gigahertz di Df @10 IPC-650 2.5.5.5 .1 (modificato)   0,0011   0,0011
Ripartizione dielettrica IPC-650 2.5.6 (in-aereo, due perni in olio) chilovolt 56,7 chilovolt 56,7
Resistenza dielettrica ASTM D 149 (tramite l'aereo) V/mil 570 V/mm 22.441
Resistenza di arco IPC-650 2.5.1 Secondi 304 Secondi 304
Assorbimento dell'umidità IPC-650 2.6.2.1 % 0,05 % 0,05
Resistenza alla flessione (MD) ASTM D 790/IPC-650 2.4.4 PSI 12.900 N/mm2 88,94
Resistenza alla flessione (CD) ASTM D 790/IPC-650 2.4.4 PSI 11.700 N/mm2 80,67
Resistenza alla trazione (MD) ASTM D 3039/IPC-TM-650 2.4.19 PSI 9.020 N/mm2 62,19
Resistenza alla trazione (CD) ASTM D 3039/IPC-TM-650 2.4.19 PSI 7.740 N/mm2 53,37
Allungamento a rottura (MD) ASTM D 3039/IPC-TM-650 2.4.19 % 1,89 N/mm 1,89
Allungamento a rottura (CD) ASTM D 3039/IPC-TM-650 2.4.19 % 1,7 % 1,7
Modulo di Young (MD) ASTM D 3039/IPC-TM-650 2.4.19 PSI 667.000 N/mm2 4.599
Modulo di Young (CD) ASTM D 3039/IPC-TM-650 2.4.19 PSI 637.000 N/mm2 4.392
Il rapporto di Poisson (MD) ASTM D 3039/IPC-TM-650 2.4.19   0,18   0,18
Il rapporto di Poisson (CD) ASTM D 3039/IPC-TM-650 2.4.19   0,23   0,18
Modulo compressivo ASTM D 695 ( 23) PSI 560.000 N/mm2 3.861
Resistenza alla flessione (MD) ASTM D 790/IPC-650 2.4.4 PSI 1,46 x 106 N/mm2 10.309
Resistenza alla flessione (CD) ASTM D 790/IPC-650 2.4.4 PSI 1,50 x 106 N/mm2 10.076
Buccia Stength (½ oz.CVH) IPC-650 2.4.8 (stress termico.) Ibs. /inch 7 g/cm3 1,25
Conducibilità termica (Unclad, 125) ASTM F433 (flusso di calore custodetto) Con (Mk) 0,6 Con (Mk) 0,6
Conducibilità termica (C1/C1,125℃) ASTM F433 (flusso di calore custodetto) Con (Mk) 0,92 Con (Mk) 0,92
Conducibilità termica (CH/CH, 125) ASTM F433 (flusso di calore custodetto) Con (Mk) 0,87 Con (Mk) 0,87
Stabilità dimensionale (MD) IPC-650-2.4.39 Sec.5.4 (dopo incissione all'acquaforte) mils/in. 0,23 mm/M 0,23
Stabilità dimensionale (CD) IPC-650-2.4.39 Sec.5.4 (dopo incissione all'acquaforte) mils/in. 0,64 mm/M 0,64
Stabilità dimensionale (MD) IPC-650-2.4.39 Sec.5.5 (stress termico.) mils/in. -0,04 mm/M -0,04
Stabilità dimensionale (CD) IPC-650-2.4.39 Sec.5.5 (stress termico.) mils/in. 0,46 mm/M 0,46
Resistività di superficie IPC-650 2.5.17.1 (dopo gli impiegati elevati.) Mohms 8,33 x 107 Mohms 8,33 x 107
Resistività di superficie IPC-650 2.5.17.1 (dopo umidità) Mohms 6,42 x 107 Mohms 6,42 x 107
Resistività di volume IPC-650 2.5.17.1 (dopo gli impiegati elevati.) Mohms/cm 5,19 x 108 Mohms/cm 5,19 x 108
Resistività di volume IPC-650 2.5.17.1 (dopo umidità) Mohms/cm 2,91 x 108 Mohms/cm 2,91 x 108
CTE (ascissa) (25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 11 ppm/℃ 11
CTE (asse y) (25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 13 ppm/℃ 13
CTE (asse) di Z (25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 34 ppm/℃ 34
Densità ASTM D 792 g/cm3 2,35 g/cm3 2,35
Durezza ASTM D 2240 (riva D)   79,1   79,1
Sforzo alla rottura (MD) ASTM D 790/IPC-650 2.4.4 % 0,014 % 0,014
Sforzo alla rottura (CD) ASTM D 790/IPC-650 2.4.4 % 0,013 % 0,013
Calore specifico ASTM E 1269-05, E 967-08, E968-02 J (℃ di g) 0,94 J (℃ di g) 0,94
Il TD (perdita di peso di 2%) IPC-650 2.4.24.6 /TGA di 788 420
Il TD (perdita di peso di 5%) IPC-650 2.4.24.6 /TGA di 817 436



Bordo Taconic 60mil del PWB di RF-35TC 2oz rf spesso per l'amplificatore di potenza 3
