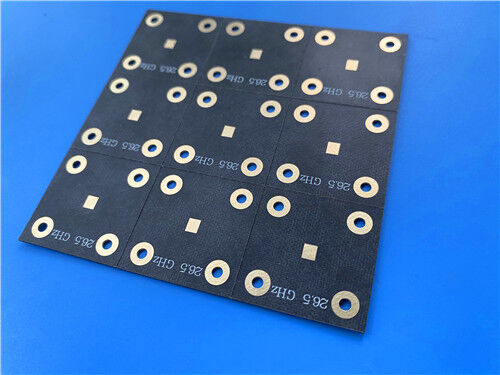

2-livello Taconic TLX-6 PCB 0.2mm Immersion Gold Antenna PCB

Questo PCB rigido Taconic TLX-6 a 2 strati è un circuito stampato ad alta frequenza ad alta affidabilità, progettato per le applicazioni di antenne, microonde e sistemi RF di produzione di massa.Costruito con autentico substrato rinforzato con fibra di vetro PTFE Taconic TLX-6, questo PCB vanta un'eccezionale robustezza meccanica e prestazioni elettriche stabili in scenari di lavoro difficili, rendendolo ideale per apparecchiature RF in ambiente estremo.Spessore complessivo di 2 mm e rivestimento esterno in rame da 1 oz, adotta la finitura superficiale in oro immersione per fornire affidabile solderability, capacità anti-corrosione superiore e stabilità del segnale a lungo termine.La scheda supporta 5/7 mil linee fini traccia/spazio e 0Perforazione di micro-buchi di precisione di.3 mm con una struttura non cieca.

Specifica dei PCB

Struttura dell'accumulo di PCB

Questo impianto rigido a due strati simmetrico è dotato di un nucleo dielettrico in fibra di vetro PTFE Taconic TLX-6 ultra-sottile.Il rinforzo in fibra di vetro incorporato aumenta notevolmente la rigidità strutturale e la stabilità dimensionaleLa struttura di laminazione simmetrica standardizzata garantisce prestazioni di trasmissione elettrica uniformi,perfetto per i requisiti strutturali e di prestazione dei microonde a basso livello e delle PCB per antenne.

Statistica dei PCB

Questo PCB ad alta frequenza TLX-6 adotta un layout raffinato dei componenti e uno schema di distribuzione scientifico.si adatta alle esigenze di assemblaggio RF miniaturizzato compatto, garantendo una trasmissione di segnali accurata e a bassa perdita per vari moduli funzionali a microonde e circuiti di comunicazione complessi.

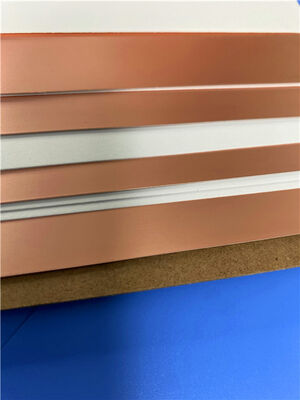

TLX-6 Supervisione del substrato ad alta frequenza

Taconic TLX-6 è un laminato di fibra di vetro PTFE professionale progettato per applicazioni ad alto volume di antenne e microonde RF.Dispone di spessore del substrato personalizzabile e di diverse opzioni di rivestimento in rame, questo materiale versatile è appositamente ottimizzato per bassi stratiPCB a microondeLa sua unica struttura rinforzata in fibra di vetro fornisce un eccellente rinforzo meccanico, consentendo una forte resistenza alle condizioni di lavoro estreme, comprese le vibrazioni di lancio,esposizione al motore ad alta temperaturaCon una tolleranza ambientale superiore e proprietà fisiche ed elettriche stabili, il TLX-6 è un dispositivo economico,di alta affidabilità per dispositivi elettronici ad alta frequenza con lunga durata di vita.

Vantaggi del materiale di base TLX-6

Il substrato Taconic TLX-6 combina eccellente consistenza elettrica, durata meccanica e adattabilità all'ambiente.fornire prestazioni stabili ad alta frequenza a basse perdite per la comunicazione commercialeI suoi principali vantaggi supportano un funzionamento stabile a lungo termine in ambienti di applicazione complessi:

Performance PIM eccellente: prestazioni di intermodulazione passiva inferiori a -160 dBc, che eliminano efficacemente le interferenze del segnale e garantiscono una trasmissione del segnale di alta frequenza pura e stabile

Resistenza meccanica e termica superiore: la struttura rinforzata in fibra di vetro migliora la robustezza e la stabilità termica, prevenendo la deformazione strutturale sotto vibrazioni e cicli ad alta temperatura

Precise & Stable Dk: costante dielettrica strettamente controllata con deriva dei parametri trascurabile, mantenendo prestazioni elettriche costanti in funzionamento a lungo termine

Alta stabilità dimensionale: mantiene la dimensione precisa della tavola e la piattezza in condizioni di variazioni estreme di temperatura e stress meccanico

Assorbimento di umidità ultra-basso: riduce al minimo l'impatto dell'umidità sulle proprietà dielettriche, migliorando l'adattabilità ambientale per applicazioni esterne e marine

Basse perdite dielettriche: basso valore DF riduce l'attenuazione del segnale ad alta frequenza, massimizzando l'integrità del segnale per i sistemi di trasmissione a microonde

UL 94 V0 Grado ignifugio: soddisfa le norme internazionali di sicurezza industriale, garantendo il funzionamento sicuro delle apparecchiature elettroniche

Adattabilità del layout a basso livello di microonde: formula ottimizzata specificamente per la costruzione di circuiti RF e a basso livello di microonde, bilanciando prestazioni ed efficienza dei costi

Scenari tipici di applicazione

Con prestazioni dielettriche precise, struttura meccanica affidabile e forte resistenza ambientale,I PCB ad alta frequenza Taconic TLX-6 sono ampiamente utilizzati nelle industrie tradizionali delle microonde e delle radiofrequenze, che coprono apparecchiature di comunicazione commerciale, di prova industriale e di rilevamento di precisione:

• Sistemi di rilevamento e rilevamento radar di precisione
• Apparecchiature per stazioni base di comunicazione mobile 5G/4G
• Strumenti e apparecchi di misurazione per la prova a microonde
• Dispositivi di trasmissione e di elaborazione dei segnali a microonde
• Componenti di base RF: accoppiatori, splitter, combinatori, amplificatori di potenza e vari moduli di antenna ad alta frequenza

Assicurazione della qualità e servizio globale

Tutti i PCB ad alta frequenza Taconic TLX-6 sono fabbricati rigorosamente in conformità con gli standard di qualità IPC-Class-2.ciascuna scheda offre una tolleranza dimensionale accurata e una ripetibilità elettrica stabileOgni PCB finito viene sottoposto a prove elettriche complete prima della spedizione per eliminare i difetti funzionali e garantire una qualità uniforme del lotto.Forniamo logistica globale e supporto tecnico professionale, che offre soluzioni PCB ad alta frequenza affidabili per progetti di comunicazione, rilevamento e microonde industriali in tutto il mondo.
