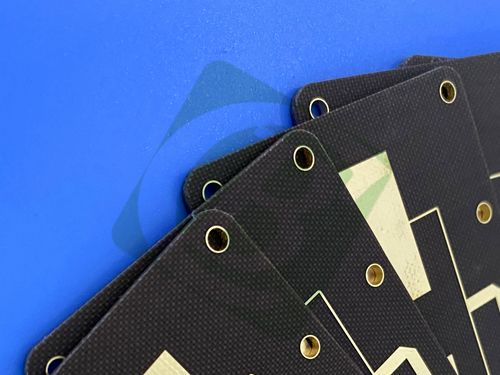

Taconic 31mil TLX-8 PCB 2-layer Immersion Gold

MOQ:	1 pz
prezzo:	USD9.99-99.99
Imballaggio standard:	Sacchi a vuoto+cartoni
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000pcs al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-332.V1.0

Materiale di base:

Taconico TLX-8

Conta dei strati:

2 strati

Spessore del PCB:

0,8 mm

Dimensioni del circuito stampato:

25 mm x 71 mm (1 pezzo)±0,15 mm

Silkscreen:

Bianco

Maschera di saldatura:

Peso di rame:

1 oncia (1,4 mil) per gli strati esterni

Finitura superficiale:

oro di immersione

Evidenziare:

Oro per immersione in PCB Taconic TLX-8

PCB taconico a due strati con garanzia

31 mil PCB taconici per elettronica

Descrizione del prodotto

Taconic 31mil TLX-8 PCB 2-layer Immersion Gold

Questo PCB a due strati di alta affidabilità sfrutta Taconic TLX-8, un laminato in fibra di vetro PTFE di alto livello specificamente progettato per robuste operazioni RF e microonde.Progettato per resistere a condizioni difficili, dalle vibrazioni intense all'esposizione alle radiazioni e alle fluttuazioni di temperatura estreme, vanta prestazioni eccezionali di intermodulazione passiva (PIM)., caratteristiche dielettriche costanti e stabilità dimensionale superiore, pienamente conformi ai criteri di qualità IPC-Classe 2.

Specifica dei PCB

Parametro	Dettagli
Materiale di base	Taconic TLX-8 (laminato di fibra di vetro in PTFE)
Numero di strati	PCB rigidi a due strati
Dimensioni della scheda	25 mm x 71 mm (1 pezzo) ± 0,15 mm
Traccia/spazio minimo	4/6 milligrammi
Dimensione minima del foro	0.3 mm
Per tipo	Nessuna via cieca (solo via a fori)
Spessore della tavola finita	0.8 mm
Peso del rame finito (strati esterni)	1 oz (equivalente a 1,4 mil / 35 μm per strato)
Via spessore del rivestimento	20 μm
Finitura superficiale	Immersion Gold - assicura resistenza alla corrosione, saldatura affidabile e integrità a lungo termine del contatto
Fabbricazione a partire da fibre sintetiche	In alto: Bianco; in basso: No
Maschera di saldatura	In alto: No; in basso: No
Assicurazione della qualità	100% Prova elettrica prima della spedizione

Dettagli dell'accumulo di PCB

Tipo di strato	Materiale/Descrizione	Spessore
Strato di rame 1 (esterno)	Copper conduttivo (finito)	35 μm (1 oz)
Core dielettrico	Taconic TLX-8	0.787 mm (31 mils)
Strato di rame 2 (esterno)	Copper conduttivo (finito)	35 μm (1 oz)

Informazioni generali sul materiale: Taconic TLX-8

Taconic TLX-8 è un versatile laminato in fibra di vetro PTFE progettato per applicazioni ad alto volume di antenne e microonde, dove l'affidabilità in ambienti estremi è fondamentale.La sua formulazione bilancia il rinforzo meccanico (di fibra di vetro) con le proprietà a bassa perdita del PTFE, rendendolo adatto per progetti a basso numero di strati che sopportano condizioni difficili, tra cui vibrazioni elevate (ad esempio, lancio spaziale), temperature estreme (ad esempio, moduli motore, altimetri), radiazioni (ad esempio,sistemi spaziali), e l'esposizione marina (ad esempio, antenne di navi da guerra).offre flessibilità per diverse esigenze di progettazione RF/microonde mantenendo allo stesso tempo un controllo rigoroso delle proprietà dielettriche.

Proprietà principali del materiale

Categoria immobiliare	Specificità	Valore	Standard di prova
Proprietà elettriche	Costante dielettrica (Dk) @ 10 GHz	20,55 ± 0.04	IPC-650 2.5.5.3
	Fattore di dissipazione (DF) @ 10 GHz	0.0018	IPC-650 2.5.5.5.1
	Resistenza superficiale (temperatura elevata)	6.605 x 108 Mohm	IPC-650 2.5.17.1 Sec. 5.2.1
	Resistenza superficiale (condizione di umidità)	3.550 x 106 Mohm	IPC-650 2.5.17.1 Sec. 5.2.1
	Resistenza al volume (temperatura elevata)	1.110 x 1010 Mohm/cm	IPC-650 2.5.17.1 Sec. 5.2.1
	Resistenza al volume (condizione di umidità)	1.046 x 1010 Mohm/cm	IPC-650 2.5.17.1 Sec. 5.2.1
Proprietà elettriche	Rottura dielettrica	> 45 Kv	IPC-650 2.5.6
Stabilità dimensionale	MD dopo la cottura	00,06 mm/M (mls/in)	IPC-650 2.4.39 sec. 5.4
	CD dopo la cottura	00,08 mm/M (mls/in)	IPC-650 2.4.39 sec. 5.4
	MD Stress termico	0.09 mm/M (mls/in)	IPC-650 2.4.39 sec. 5.5
	CD Stress termico	0.10 mm/M (mls/in)	IPC-650 2.4.39 sec. 5.5
Proprietà termiche	CTE (25-260 °C) - asse X	21 ppm/°C	IPC-650 2.4.41 / ASTM D 3386
	CTE (25-260 °C) - asse Y	23 ppm/°C	IPC-650 2.4.41 / ASTM D 3386
	CTE (25-260 °C) - asse Z	215 ppm/°C	IPC-650 2.4.41 / ASTM D 3386
	Temperatura di decomposizione (Td) - 2% di perdita di peso	535 °C	IPC-650 2.4.24.6 (TGA)
	Temperatura di decomposizione (Td) - 5% di perdita di peso	553 °C	IPC-650 2.4.24.6 (TGA)
Proprietà chimiche/fisiche	Assorbimento di umidità	00,02 per cento	IPC-650 2.6.2.1
Proprietà chimiche/fisiche	Indice di infiammabilità	UL 94 V-0	UL-94

Vantaggi principali

Performance PIM eccezionale: misure inferiori a -160 dBc*, fondamentali per ridurre al minimo le interferenze del segnale nei sistemi RF/microonde (ad esempio radar, comunicazioni mobili).
Resistenza all'ambiente estremo: resiste alle alte vibrazioni, alle temperature estreme, alle radiazioni e all'esposizione marina, ideale per applicazioni spaziali, aerospaziali e navali.
Proprietà elettriche stabili: Dk basso e strettamente controllato (2.55 ± 0.04) e DF basso (0.0018) garantiscono un'integrità del segnale coerente su ampie gamme di frequenze.
Stabilità dimensionale: la minima espansione/contraczione sotto stress termico o cottura impedisce la deformazione del PCB, preservando l'allineamento dei componenti e l'affidabilità della connessione.
Basso assorbimento di umidità: l'assorbimento dello 0,02% elimina il degrado delle prestazioni legato all'umidità, anche in ambienti umidi.
Robustezza meccanica: il rinforzo in fibra di vetro fornisce durata per i progetti che richiedono resilienza strutturale (ad esempio, PCB bullonati nei veicoli da lancio).
Classificazione UL 94 V-0: Migliora la sicurezza resistendo alla diffusione della fiamma, adatta a sistemi critici in cui la mitigazione del rischio di incendio è fondamentale.

Applicazioni tipiche

Questo PCB è ottimizzato per sistemi RF/microonde ad alta affidabilità, tra cui:

Sistemi radar
Apparecchiature di comunicazione mobile
Attrezzature di prova a microonde
Dispositivi di trasmissione a microonde
Apparecchi per il rilevamento o la riproduzione di dati
Antenne (ad esempio, spaziali, navali, aerospaziali)
