Dettagli:
Termini di pagamento e spedizione:
|
| Materiale di base: | RF-35TC | Conteggio di strato: | 2 strati |
|---|---|---|---|
| Dimensione del PWB: | 132 x 58mm=1PCS | Spessore del PWB: | 1.6mm |
| Maschera della lega per saldatura: | VERDE | Silkscreen: | Bianco |
| Peso di rame: | 1oz | Finitura superficia: | oro di immersione |
| Evidenziare: | PWB doppio di strato del rame 35um,PWB doppio di strato di 132x58mm,PWB doppio Taconic di strato |
||

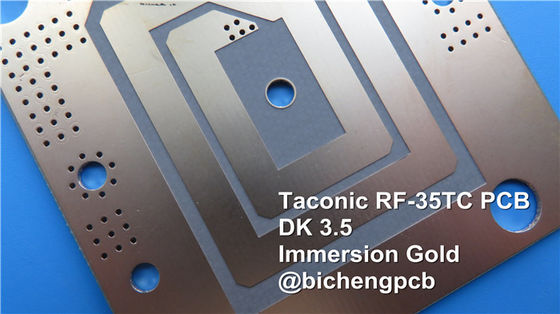

PWB ad alta frequenza Taconic sviluppato su RF-35TC 60mil 1.524mm con l'oro di immersione per i satelliti
(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
RF-35TC è un tipo di materiale ad alta frequenza dalla società Taconic. Offre «il meglio un fattore di dissipazione basso nella classe» con l'alta conducibilità termica. Questo materiale è più adatto per le applicazioni di alto potere dove ogni 1/10th di un dB è critico ed il substrato del PWB si pensa che diffonda il calore a partire da entrambe le linee di trasmissione e componenti di superficie del supporto quali i transistor.
RF-35TC è un PTFE basato, substrato riempito ceramico della vetroresina. Non si ossiderà, non ingiallirà o non mostrerà la deriva ascendente nella costante dielettrica ed il fattore di dissipazione come i suoi concorrenti della gomma sintetica (idrocarburo).
Questo laminato ha un valore costante dielettrico basso di 3,50 ed ha estremamente - Df basso di 0,0011. Fornisce molto bene ad un fattore di dissipazione basso l'alta conducibilità termica ed ai legami al rame di basso profilo, più ulteriormente riducente la perdita di inserzione.
I laminati di RF-35TC sono ideali per le antenne, i satelliti, i filtri, gli accoppiatori e gli amplificatori di potenza.
Specifiche del PWB
| DIMENSIONE DEL PWB | 132 x 58mm=1PCS |
| TIPO DEL BORDO | Il doppio ha parteggiato PWB |
| Numero degli strati | 2 strati |
| Componenti di superficie del supporto | SÌ |
| Attraverso le componenti del foro | NO |
| ACCATASTAMENTO DI STRATO | rame ------- strato SUPERIORE di 35um (1 oncia) +plate |
| RF-35TC 1.524mm | |
| rame ------- 35um (1oz) + strato del piatto BOT | |
| TECNOLOGIA | |
| Traccia e spazio minimi: | mil 7 mil/7 |
| Fori minimi/massimi: | N/A |
| Numero dei fori differenti: | N/A |
| Numero dei luoghi di perforazione: | N/A |
| Numero delle scanalature macinate: | 0 |
| Numero dei ritagli interni: | 0 |
| Controllo di impedenza: | no |
| Numero del dito dell'oro: | 0 |
| MATERIALE DEL BORDO | |
| In vetro epossidico: | RF-35TC 1.524mm |
| Esterno finale della stagnola: | 1,5 once |
| Stagnola finale interna: | N/A |
| Altezza finale del PWB: | 1,6 millimetri ±10% |
| PLACCAGGIO E RICOPRIRE | |
| Finitura superficia | Oro di immersione |
| Saldi la maschera per applicarsi a: | Inferiore, minimo 12micron |
| Colore della maschera della lega per saldatura: | Verde, PSR-2000GT600D, Taiyo Supplied. |
| Tipo della maschera della lega per saldatura: | LPSM |
| CONTOUR/CUTTING | Percorso |
| MARCATURA | |
| Lato della leggenda componente | Inferiore |
| Colore della leggenda componente | Bianco, IJR-4000 MW300, marca di Taiyo |
| Produttore Name o logo: | Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged |
| VIA | N/A |
| VALUTAZIONE DI FLAMIBILITY | Approvazione minuto dell'UL 94-V0. |
| TOLLERANZA DI DIMENSIONE | |
| Dimensione del profilo: | 0,0059" |
| Placcatura del bordo: | 0,0029" |
| Tolleranza del trapano: | 0,002" |
| PROVA | Spedizione priore della prova elettrica di 100% |
| TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE | archivio del email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO | Universalmente, globalmente. |
Scheda di dati di RF-35TC
| VALORI TIPICI DI RF-35TC | |||||
| Proprietà | Metodo di prova | Unità | Valore | Unità | Valore |
| Gigahertz della dk @10 | IPC-650 2.5.5.5 .1 (modificato) | 3,5 | 3,5 | ||
| Tck (-℃ 30 - 120) | IPC-650 2.5.5.5 .1 (modificato) | PPM | 24 | PPM | 24 |
| Gigahertz di Df @10 | IPC-650 2.5.5.5 .1 (modificato) | 0,0011 | 0,0011 | ||
| Ripartizione dielettrica | IPC-650 2.5.6 (in-aereo, due perni in olio) | chilovolt | 56,7 | chilovolt | 56,7 |
| Resistenza dielettrica | ASTM D 149 (tramite l'aereo) | V/mil | 570 | V/mm | 22.441 |
| Resistenza di arco | IPC-650 2.5.1 | Secondi | 304 | Secondi | 304 |
| Assorbimento dell'umidità | IPC-650 2.6.2.1 | % | 0,05 | % | 0,05 |
| Resistenza alla flessione (MD) | ASTM D 790/IPC-650 2.4.4 | PSI | 12.900 | N/mm2 | 88,94 |
| Resistenza alla flessione (CD) | ASTM D 790/IPC-650 2.4.4 | PSI | 11.700 | N/mm2 | 80,67 |
| Resistenza alla trazione (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | PSI | 9.020 | N/mm2 | 62,19 |
| Resistenza alla trazione (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | PSI | 7.740 | N/mm2 | 53,37 |
| Allungamento a rottura (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1,89 | N/mm | 1,89 |
| Allungamento a rottura (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1,7 | % | 1,7 |
| Modulo di Young (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | PSI | 667.000 | N/mm2 | 4.599 |
| Modulo di Young (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | PSI | 637.000 | N/mm2 | 4.392 |
| Il rapporto di Poisson (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0,18 | 0,18 | ||
| Il rapporto di Poisson (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0,23 | 0,18 | ||
| Modulo compressivo | ASTM D 695 (℃ 23) | PSI | 560.000 | N/mm2 | 3.861 |
| Resistenza alla flessione (MD) | ASTM D 790/IPC-650 2.4.4 | PSI | 1,46 x 106 | N/mm2 | 10.309 |
| Resistenza alla flessione (CD) | ASTM D 790/IPC-650 2.4.4 | PSI | 1,50 x 106 | N/mm2 | 10.076 |
| Buccia Stength (½ oz.CVH) | IPC-650 2.4.8 (stress termico.) | Ibs. /inch | 7 | g/cm3 | 1,25 |
| Conducibilità termica (Unclad,℃ 125) | ASTM F433 (flusso di calore custodetto) | Con (Mk) | 0,6 | Con (Mk) | 0,6 |
| Conducibilità termica (C1/C1,125℃) | ASTM F433 (flusso di calore custodetto) | Con (Mk) | 0,92 | Con (Mk) | 0,92 |
| Conducibilità termica (CH/CH,℃ 125) | ASTM F433 (flusso di calore custodetto) | Con (Mk) | 0,87 | Con (Mk) | 0,87 |
| Stabilità dimensionale (MD) | IPC-650-2.4.39 Sec.5.4 (dopo incissione all'acquaforte) | mils/in. | 0,23 | mm/M | 0,23 |
| Stabilità dimensionale (CD) | IPC-650-2.4.39 Sec.5.4 (dopo incissione all'acquaforte) | mils/in. | 0,64 | mm/M | 0,64 |
| Stabilità dimensionale (MD) | IPC-650-2.4.39 Sec.5.5 (stress termico.) | mils/in. | -0,04 | mm/M | -0,04 |
| Stabilità dimensionale (CD) | IPC-650-2.4.39 Sec.5.5 (stress termico.) | mils/in. | 0,46 | mm/M | 0,46 |
| Resistività di superficie | IPC-650 2.5.17.1 (dopo gli impiegati elevati.) | Mohms | 8,33 x 107 | Mohms | 8,33 x 107 |
| Resistività di superficie | IPC-650 2.5.17.1 (dopo umidità) | Mohms | 6,42 x 107 | Mohms | 6,42 x 107 |
| Resistività di volume | IPC-650 2.5.17.1 (dopo gli impiegati elevati.) | Mohms/cm | 5,19 x 108 | Mohms/cm | 5,19 x 108 |
| Resistività di volume | IPC-650 2.5.17.1 (dopo umidità) | Mohms/cm | 2,91 x 108 | Mohms/cm | 2,91 x 108 |
| CTE (ascissa) (25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 11 | ppm/℃ | 11 |
| CTE (asse y) (25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 13 | ppm/℃ | 13 |
| CTE (asse) di Z (25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 34 | ppm/℃ | 34 |
| Densità | ASTM D 792 | g/cm3 | 2,35 | g/cm3 | 2,35 |
| Durezza | ASTM D 2240 (riva D) | 79,1 | 79,1 | ||
| Sforzo alla rottura (MD) | ASTM D 790/IPC-650 2.4.4 | % | 0,014 | % | 0,014 |
| Sforzo alla rottura (CD) | ASTM D 790/IPC-650 2.4.4 | % | 0,013 | % | 0,013 |
| Calore specifico | ASTM E 1269-05, E 967-08, E968-02 | J (℃ di g) | 0,94 | J (℃ di g) | 0,94 |
| Il TD (perdita di peso di 2%) | IPC-650 2.4.24.6 /TGA | di | 788 | ℃ | 420 |
| Il TD (perdita di peso di 5%) | IPC-650 2.4.24.6 /TGA | di | 817 | ℃ | 436 |
