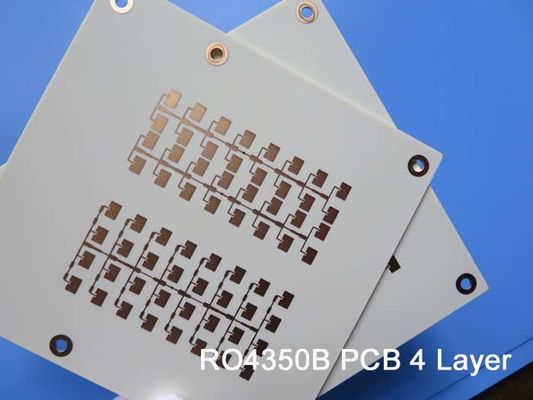

Scheda PCB ad alta frequenza a 4 strati su RO4350B da 6,6 mil e RO4350B da 10 mil per sistema radar
(Le schede a circuito stampato sono prodotti personalizzati, l'immagine e i parametri mostrati sono solo di riferimento)
MultistratoPCB ad alta frequenzasono realizzati con tutti i materiali ad alta frequenza, inclusi i preimpregnati adesivi. Ad esempio, un PCB RO4350B a 4 strati è un composto di 2 anime disubstrati RO4350B. Come è noto a tutti, ci sono 8 anime nella famiglia RO4350B, ovvero da 4 mil (0,101 mm) a 60 mil (1,524 mm).
Quindi è molto interessante che lo stack-up di 4 strati possa essere fatto in molti modi diversi.
Oggi parliamo di un PCB ad alta frequenza RO4350B a 4 strati costruito su substrato RO4350B da 6,6 mil e 10 mil per l'applicazione di sistemi radar. Questa scheda RF ha uno spessore di 0,82 mm con una traccia minima di 4 mil e uno spazio di 5 mil. Questo è un PCB multistrato ad alta frequenza puro con RO4450B come preimpregnato dielettrico. Altre specifiche sono serigrafia bianca su maschera di saldatura verde, placcatura in oro per immersione sui pad. L'intera scheda viene fornita 1 up per pannello. Sono fabbricate secondo IPC 6012 Classe 2 utilizzando dati Gerber forniti. Ogni 50 pannelli vengono imballati per la spedizione. Ecco i dettagli dello stack-up:
Caratteristiche e vantaggi
1) Eccellenti prestazioni ad alta frequenza grazie alla bassa tolleranza dielettrica e alle basse perdite;
2) Buona resistenza alle alte e basse temperature (-192°C-260°C);
3) Tasso di prodotti idonei alla prima produzione: >95%
4) Consegna puntuale: >98%
5) Tasso di reclami dei clienti: <1%
Applicazioni
Vario-coupler, Tower-mounted booster, Amplificatore di potenza, Sensori acustici, Switch RF,
Scheda dati e parametri
| DIMENSIONE PCB |
85 x 100 mm = 1 PZ |
| TIPO SCHEDA |
PCB multistrato |
| Numero di strati |
4 strati |
| Componenti a montaggio superficiale |
SÌ |
| Componenti Through Hole |
No |
| STACKUP STRATI |
Rame ------- 35um (1 oz) + placcatura strato SUPERIORE |
| Dielettrico RO4350B 0,168 mm (6,6 mil) |
| Rame ------- 35um (1 oz) |
| |
Dielettrico RO4350F 0,203 mm (8 mil) |
| |
Rame ------ 35um (1 oz) |
| |
Dielettrico RO4450B 0,254 mm (10 mil) |
| |
Rame ------ 35um (1 oz) + placcatura strato INFERIORE |
| TECNOLOGIA |
|
| Traccia e spazio minimi: |
4 mil / 5 mil |
| Fori minimi / massimi: |
0,25 mm / 2,0 mm |
| Numero di fori diversi: |
5 |
| Numero di fori di perforazione: |
175 |
| Numero di slot fresati: |
0 |
| Numero di ritagli interni: |
3 |
| Controllo impedenza: |
no |
| Numero di connettori dorati: |
0 |
| MATERIALE SCHEDA |
|
| Epoxy Vetro: |
RO4350B Tg280°C, er<3,48, Rogers Corp. |
| Lamina esterna finale: |
1,5 oz |
| Lamina interna finale: |
1 oz |
| Altezza finale PCB: |
0,82 mm ±0,1 mm |
| PLACCATURA E RIVESTIMENTO |
|
| Finitura superficiale |
Oro per immersione |
| Maschera di saldatura applicata a: |
N/D |
| Colore maschera di saldatura: |
N/D |
| Tipo maschera di saldatura: |
N/D |
| CONTORNO/TAGLIO |
Fresatura |
| MARCATURA |
|
| Lato legenda componenti |
N/D |
| Colore legenda componenti: |
N/D |
| Nome o logo del produttore: |
N/D |
| VIA |
Foro passante placcato (PTH), dimensione minima 0,25 mm. |
| CLASSIFICAZIONE DI INFiammabilità |
Approvazione UL 94-V0 MIN. |
| TOLLERANZA DIMENSIONALE |
|
| Dimensione esterna: |
0,0059" |
| Placcatura scheda: |
0,0029" |
| Tolleranza foratura: |
0,002" |
| TEST |
Test elettrico al 100% prima della spedizione |
| TIPO DI GRAFICA DA FORNIRE |
file email, Gerber RS-274-X, PCBDOC ecc. |
| AREA DI SERVIZIO |
In tutto il mondo, a livello globale. |
