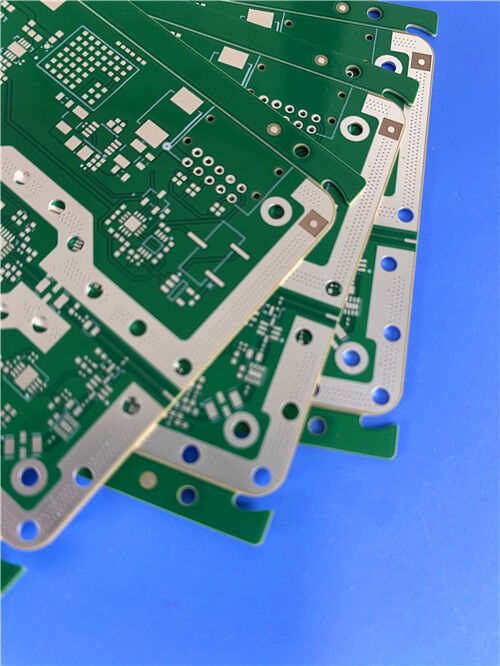

Circuito Blind Vias con collegamento in resina a bassissima perdita PCB MT77 a 6 strati

Questo PCB Astra MT77 a 6 strati è un circuito stampato ad alta frequenza a bassissima perdita progettato per applicazioni RF e microonde ad alta precisione. Realizzato con tre pezzi di laminati con nucleo MT77 Astra da 0,127 mm e preimpregnato MT77 Astra abbinato, questo PCB personalizzato ad alta frequenza offre uno spessore della scheda finita di 0,994 mm. Adotta una struttura di rame ibrida professionale con strati di rame interni da 0,5 once per il routing a linea fine e strati di rame esterni da 1 oncia per una trasmissione stabile del segnale ad alta frequenza.

Caratterizzato da finitura superficiale Immersion Silver, maschera di saldatura verde e serigrafia bianca, questo PCB RF di grado automobilistico adotta processi industriali avanzati tra cui il collegamento in resina G12 con riempimento galvanico completo e vie cieche L1-L2, L5-L6 personalizzate. Pienamente compatibile con il flusso di lavoro di fabbricazione FR-4, il layout HDI e il design VIPPO, il PCB a 6 strati MT77 Astra presenta una perdita Df ultrabassa di 0,0017 e prestazioni Dk stabili ad ampia temperatura. Come alternativa economica ai costosi substrati a microonde in PTFE, è ampiamente utilizzato per radar automobilistici, antenne a lungo raggio e dispositivi di comunicazione a microonde commerciali, certificati con conformità UL E41625 e RoHS.

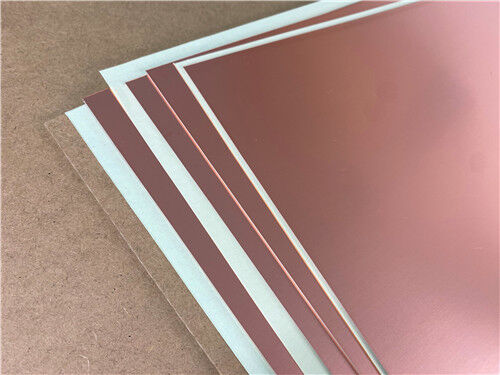

Cos'è MT77 Astra? Materiale PCB ad alta frequenza a bassa perdita

MT77 Astra è un laminato termoindurente professionale ad alta frequenza personalizzato per i moderni progetti commerciali di PCB RF, microonde e radar automobilistici. Questo substrato ad alte prestazioni mantiene la costante dielettrica (Dk) estremamente stabile in un ampio intervallo di temperature da -40°C a +140°C e supporta il funzionamento ad alta frequenza in banda W. Diversamente dai tradizionali materiali PCB ad alte perdite, MT77 Astra elimina la deriva dei parametri elettrici in caso di variazioni termiche e di frequenza estreme, garantendo un'uscita del circuito coerente e affidabile in ambienti di lavoro complessi.

Caratterizzato da un fattore di dissipazione estremamente basso di Df=0,0017, MT77 Astra riduce efficacemente al minimo l'attenuazione del segnale ad alta frequenza e la perdita di trasmissione, offrendo prestazioni elettriche a livello di microonde a un costo di produzione molto inferiore rispetto ai materiali PTFE. Questo laminato ad alta frequenza vanta un'eccellente producibilità, piena compatibilità con il processo FR-4, stabilità dimensionale superiore e adattabilità alla multilaminazione. Supportando la miniaturizzazione HDI, l'interconnessione a qualsiasi livello e il design strutturale VIPPO, MT77 Astra è completamente compatibile con l'assemblaggio senza piombo, certificato UL e conforme RoHS, ideale per la produzione di massa di prodotti elettronici RF di fascia alta.

Caratteristiche PCB Astra MT77

Vantaggi dell'elaborazione e della produzione di PCB MT77 Astra

Rispetto ai tradizionali substrati ad alta frequenza, il materiale PCB MT77 Astra combina prestazioni elettriche eccellenti ed eccellente producibilità in serie, supportando alta precisionePCB multistrato HDIfabbricazione con maggiore resa e minor costo:

Compatibilità completa del processo FR-4: nessuna attrezzatura speciale richiesta; completamente adattabile alle linee di produzione FR-4 standard, riducendo efficacemente le soglie tecniche e i costi di produzione per la produzione di PCB ad alta frequenza

Prestazioni di laminazione ad alta efficienza: presenta cicli di laminazione brevi, supporta processi di laminazione multipli ripetuti e fornisce un eccellente flusso di resina ed effetto di riempimento per strutture multistrato complesse

Flusso di lavoro di lavorazione semplificato: riduce l'usura della punta durante la lavorazione dei fori ed elimina le procedure di rimozione delle macchie al plasma, migliorando notevolmente l'efficienza produttiva e il tasso di resa del prodotto finito

Stabilità dimensionale superiore: mantiene la planarità stabile della scheda e una tolleranza dimensionale precisa dopo ripetuti cicli termici, evitando la deformazione della scheda e difetti di disallineamento degli strati

Compatibilità di progettazione avanzata: pienamente compatibile con l'interconnessione a qualsiasi livello, la tecnologia di miniaturizzazione HDI e il design VIPPO, che supporta il layout PCB compatto ad alta frequenza ad alta densità

Specifiche complete del PCB MT77 Astra a 6 strati

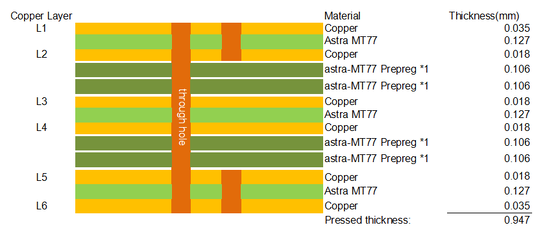

Struttura impilabile PCB Astra MT77 a 6 strati

Specifiche tecniche del materiale MT77 Astra

Servizio PCB personalizzato e garanzia di qualità

Formato dell'opera:Supportiamo file di progettazione Gerber RS-274-X standard per la produzione di PCB ad alta frequenza MT77 Astra personalizzati, garantendo risultati di fabbricazione precisi e ripetibili per tutti i progetti di circuiti RF e a microonde.

Controllo di qualità rigoroso:Tutti i PCB MT77 Astra a 6 strati sono conformi agli standard IPC-Class-2. Ogni scheda finita viene sottoposta a test elettrici pre-spedizione al 100% per eliminare difetti aperti/cortocircuiti e garantire una consistenza stabile del lotto.

Servizio personalizzato globale:Forniamo soluzioni PCB personalizzate one-stop, tra cui consulenza tecnica professionale, preventivo personalizzato e spedizione in tutto il mondo per tutti gli ordini PCB.

Principali applicazioni PCB MT77

• Sistemi radar automobilistici
• Antenne per comunicazioni a lungo raggio
• Moduli di circuiti RF e microonde
• Elettronica ad alta frequenza montata sul veicolo
• Dispositivi ad alta frequenza in banda W

Conclusione

Questo PCB RF a bassissima perdita MT77 Astra a 6 strati è un circuito stampato per microonde ad alte prestazioni ottimizzato per radar automobilistici e dispositivi di comunicazione ad alta frequenza. Con un fattore di dissipazione estremamente basso pari a 0,0017, prestazioni dielettriche stabili da -40°C a +140°C e piena compatibilità con il processo FR-4, offre prestazioni RF di livello PTFE a costi di produzione inferiori. Dotato di tamponamento in resina G12, struttura cieca di precisione e design ibrido dello spessore del rame, questo PCB certificato ad alta frequenza è il sostituto ideale ed economicamente vantaggioso per substrati a microonde importati, adatto per la produzione in serie di radar automobilistici di fascia alta, antenne a lungo raggio e prodotti elettronici a microonde di precisione.
