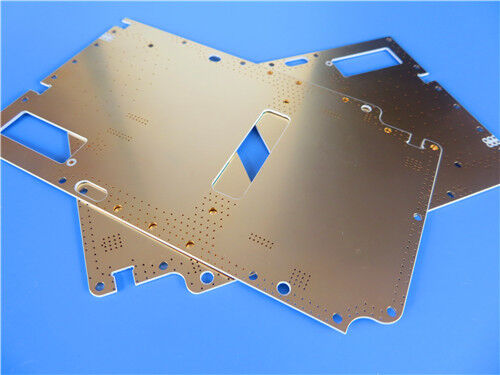

PCB Rogers RO3210 ad alta frequenza a 4 strati 1.22mm con finitura ISIG

Questo PCB ad alta frequenza Rogers a 4 strati personalizzato adotta un impilamento simmetrico: due pezzi di core RO3210 da 0,508 mm legati da un prepreg RO4450F da 0,2 mm. Lo spessore finito di stampa raggiunge 1,22 mm.Sia gli strati esterni che interni usano 1 oz di rame finito, supportando una trasmissione di segnali ad alta frequenza costante.E' rifinito con argento e oro per offrire eccellente conducibilità e prestazioni anti macchia. Lo slot con controllo di profondità personalizzato è lavorato per soddisfare i requisiti strutturali specifici del circuito RF.questo PCB mantiene prestazioni elettriche stabili e proprietà meccaniche affidabili per applicazioni a microonde e RF.

Specificativi dei PCB
Questo PCB a 4 strati utilizza tutti gli aggregati di materiale Rogers. I nuclei RO3210 formano gli strati del circuito, mentre il prepreg RO4450F funge da film di legame tra gli strati interni.La laminazione di precisione e la scanalatura a profondità controllata su misura sono applicate a progetti avanzati di circuiti RF.

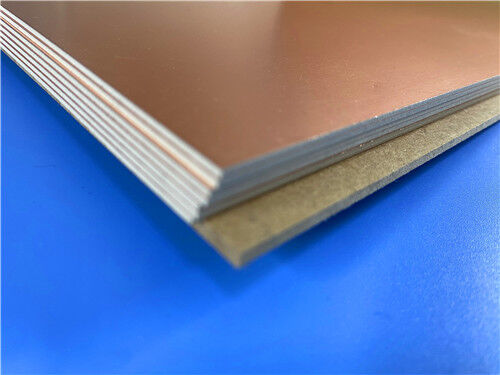

Rogers RO3210 Materiale Introduzione
I materiali del circuito ad alta frequenza RO3210TM sono laminati di ceramica rinforzati con fibra di vetro tessuta.Progettato per fornire prestazioni elettriche eccellenti e stabilità meccanica a prezzi competitivi, RO3210 appartiene alla serie RO3200TM, un'estensione migliorata della serie RO3000® con una maggiore stabilità meccanica.

La serie RO3200 combina la superficie liscia dei laminati in PTFE non tessuti per tolleranze di incisione di linea più strette, abbinate alla rigidità dei substrati in PTFE tessuti in vetro.La fabbricazione segue le tecniche standard di lavorazione dei PCB in PTFE, come indicato nella guida ufficiale di fabbricazione “Guidelines for Manufacturing for RO3000 Series High Frequency Circuit Materials”. RO3210 ha una costante dielettrica di 10.2 e un fattore di dissipazione pari a 0.0027I laminati della serie RO3200 sono fabbricati secondo un sistema di qualità certificato ISO 9002.



Vantaggi materiali essenziali

• Stabilità meccanica migliorata rispetto ai materiali classici della serie RO3000
• La superficie liscia del laminato consente una tolleranza di incisione più stretta per tracce di circuito sottili
• Dk=10,2 e basso fattore di dissipazione (0,0027), riducendo al minimo la perdita di segnale ad alta frequenza
• La produzione certificata ISO 9002 garantisce prestazioni costanti del lotto
• Compatibile con processi di fabbricazione standard di PCB in PTFE
• Prepreg RO4450F fornisce un legame affidabile per l'accumulo Rogers multi-livello


Applicazioni tipiche
Grazie alle proprietà dielettriche stabili e alla migliore rigidità meccanica, questo PCB a 4 strati RO3210 è ampiamente utilizzato nei sistemi commerciali a microonde e RF:


• Sistemi di prevenzione delle collisioni automobilistiche
• Antenne satellitari GPS per autoveicoli
• Sistemi di telecomunicazione senza fili
• Antenne a patch a micro strisce per comunicazioni wireless
• Satelitari di trasmissione diretta
• Datalink sui sistemi via cavo
• lettori di contatori a distanza
• Motori a motore
• LMDS e banda larga wireless
• Infrastrutture delle stazioni base


Conclusioni
Questo PCB Rogers a 4 strati personalizzato utilizza un'accoppiatura simmetrica di nuclei RO3210 legati con RO4450F prepreg. 1 oz di rame viene applicato su entrambi gli strati interni ed esterni.La tavola ha i lati superiore e inferiore nudi senza maschera di saldatura o serigrafiaRO3210 offre una maggiore stabilità meccanica, un'elevata resistenza a scarichi e un'elevata resistenza a scarichi.capacità di incisione precisa e bassa perdita ad alta frequenzaQuesto PCB multilivello completamente Rogers è una soluzione affidabile per i radar automobilistici, le antenne satellitari, la banda larga wireless e i progetti infrastrutturali delle stazioni base.
