| Materiale di base: | RO4350B | Conteggio di strato: | 4 strati |
|---|---|---|---|
| Spessore del PWB: | 1.0mm | Peso di rame: | 1oz |
| Finitura superficia: | Oro di immersione | ||
| Evidenziare: | PWB dell'oro di immersione di 4 strati,Ciechi via il PWB dell'oro di immersione,Ciechi via il PWB del radar |
||

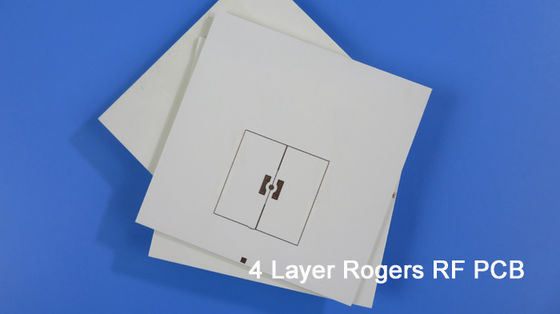

un PWB ad alta frequenza di 4 strati sviluppato su 6.6mil e su 20mil RO4350B con cieco tramite per sensore radar
(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Rogers a più strati PCBs è fatto basato sui parecchi il centro combinato, che siano differenti da FR-4 PCBs a più strati. Come è conosciuto a tutti, ci sono i 8 centri nella famiglia di RO4350B, cioè 4mil (0.101mm) a 60mil (1.524mm).
| RO4350B | |
| 4mil | 0.101mm |
| 6.6mil | 0.168mm |
| 10mil | 0.254mm |
| 13.3mil | 0.338mm |
| 16.6mil | 0.422mm |
| 20mil | 0.508mm |
| 30mil | 0.762mm |
| 60mil | 1.524mm |
Così è molto interessante che un accatastamento di 4 strati può essere fatto in molti modi diversi.
Oggi, stiamo andando introdurre lo strato PCBs di Rogers 4 costruiti su 6.6mil e su 20mil RO4350B.
Vediamo primo uno e l'accatastamento è indicato in primo luogo.
Lo strato 1 - lo strato 2 è il primo centro di 6.6mil, strato 3 per mettere a strati 4 è il secondo centro di 20mil, essi si combinano attraverso lo strato 2 di RO4450F (1 RO4450F=4mil). Questo bordo è usato per il sensore radar, 1.0mm spesso, cuscinetti con l'oro di immersione. Contiene cieco via dallo strato superiore a 1. interno. Poiché è accumulazione asimmetrica, la distorsione 1,2% è permessa. Ha fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 10 bordi sono imballati per la spedizione.
Quello secondo è molto simile a quello precedente, l'accatastamento spiega tutti.
Caratteristiche e benefici
1) La costante dielettrica (dk) è bassa e stabile, in modo dalla trasmissione del segnale è buona immediatamente.
2) L'oro di immersione ha planarity di superficie eccellente, particolarmente utile per PCBs con i pacchetti di BGA o persino CSP ha montato le componenti per ridurre l'incidenza guasti durante l'assemblea e la saldatura.
3) prove di 100% incluso la prova elettrica ed ispezione di AOI, prova di stress termico, prova di affidabilità, prova di resistenza dell'isolamento e prova ionica di contaminazione,
4) Veloce e flessibile salvare il periodo di produzione dal prototipo a produzione standard
5) L'UL ha riconosciuto e RoHS Direttiva-compiacente
Applicazioni
Antenna della TV, combinatrice del trasmettitore, induzione sana del interruttore di comando, amplificatore montato torre, modulo di rf, separatore di potere, blocco a basso rumore, antenna 4G
| DIMENSIONE DEL PWB | 70mm x 125mm = 1 pezzo |
| TIPO DEL BORDO | PWB di Multlayer |
| Numero degli strati | 4 strati |
| Componenti di superficie del supporto | SÌ |
| Attraverso le componenti del foro | SÌ |
| ACCATASTAMENTO DI STRATO | Rame -----Strato SUPERIORE del segnale 18um (0,5 once) +plate |
| RO4350B 0,508 millimetri | |
| Rame -----Pianura 0,018 millimetri | |
| Prepreg RO4450F X 3, 0.305mm | |
| Rame ----- Pianura 0,018 millimetri | |
| RO4350B 0,508 millimetri | |
| Rame ------- 18um (0.5oz) + strato del piatto BOT | |
| TECNOLOGIA | |
| Traccia e spazio minimi: | mil 4 mil/5 |
| Fori minimi/massimi: | 0,4 millimetri/5,6 millimetri |
| Numero dei fori differenti: | 12 |
| Numero dei luoghi di perforazione: | 121 |
| Numero delle scanalature macinate: | 0 |
| Numero dei ritagli interni: | Na |
| Controllo di impedenza: | N/A |
| Numero del dito dell'oro: | N/A |
| MATERIALE DEL BORDO | |
| Materiale di base: | RO4350B Tg280℃, er<3> |
| Esterno finale della stagnola: | 1 oncia |
| Stagnola finale interna: | 0,5 once |
| Altezza finale del PWB: | 1,42 millimetri ±10% |
| PLACCAGGIO E RICOPRIRE | |
| Finitura superficia | Oro di immersione |
| Saldi la maschera per applicarsi a: | N/A |
| Colore della maschera della lega per saldatura: | N/A |
| Tipo della maschera della lega per saldatura: | N/A |
| CONTOUR/CUTTING | Percorso |
| MARCATURA | |
| Lato della leggenda componente | N/A |
| Colore della leggenda componente | N/A |
| Produttore Name o logo: | N/A |
| VIA | Foro metallizzato (PTH), dimensione minima 0.4mm. |
| VALUTAZIONE DI FLAMIBILITY | Approvazione minuto dell'UL 94-V0. |
| TOLLERANZA DI DIMENSIONE | |
| Dimensione del profilo: | 0,0059" |
| Placcatura del bordo: | 0,0029" |
| Tolleranza del trapano: | 0,002" |
| PROVA | Spedizione priore della prova elettrica di 100% |
| TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE | archivio del email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO | Universalmente, globalmente. |
