HDI PCB TU-883 Materiale 8 Strato 1.5 mm Impedanza Tavola rigida

Scopri il nostro PCB rigido a 8 strati di ultima generazione, meticolosamente realizzato con il materiale TU-883.questo PCB eccelle in ambienti che richiedono velocità e caratteristiche a bassa perditaSia che si stia sviluppando dispositivi a radiofrequenza, sistemi informatici ad alte prestazioni o soluzioni di telecomunicazione, il nostro PCB offre l'affidabilità e la precisione necessarie per elevare i vostri progetti.

Specificità importanti: un design robusto che soddisfi elevati standard
Il nostro PCB a 8 strati è dotato di specifiche essenziali che garantiscono prestazioni di alto livello:

Strati: 8 strati per disegni complessi
Materiale: TU-883 (ThunderClad 2) per una maggiore durata
Maschera di saldatura: blu su entrambi i lati per visibilità e protezione
Stampa a seta: bianco croccante sul lato superiore per una facile identificazione
Finitura superficiale: ENEPIG per una solderabilità superiore
Spessore totale: 1,45 mm ± 10% per una maggiore flessibilità nell'applicazione
Dimensioni: 97,3 mm x 67,7 mm, perfettamente adattate a vari usi
Dimensione minima del foro: 0,25 mm per l'ingegneria di precisione
Spessore della maschera di saldatura: 10 μm, garantendo la durata
Spessore dielettrico minimo: 100 μm per mantenere l'integrità del segnale
Larghezza minima di traccia: 150 μm per circuiti efficienti
Distanza minima: 160 μm per evitare interferenze

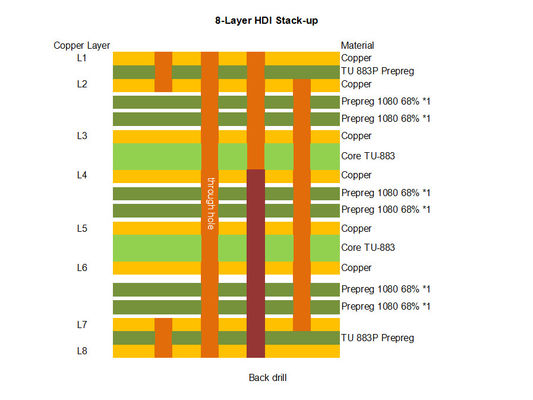

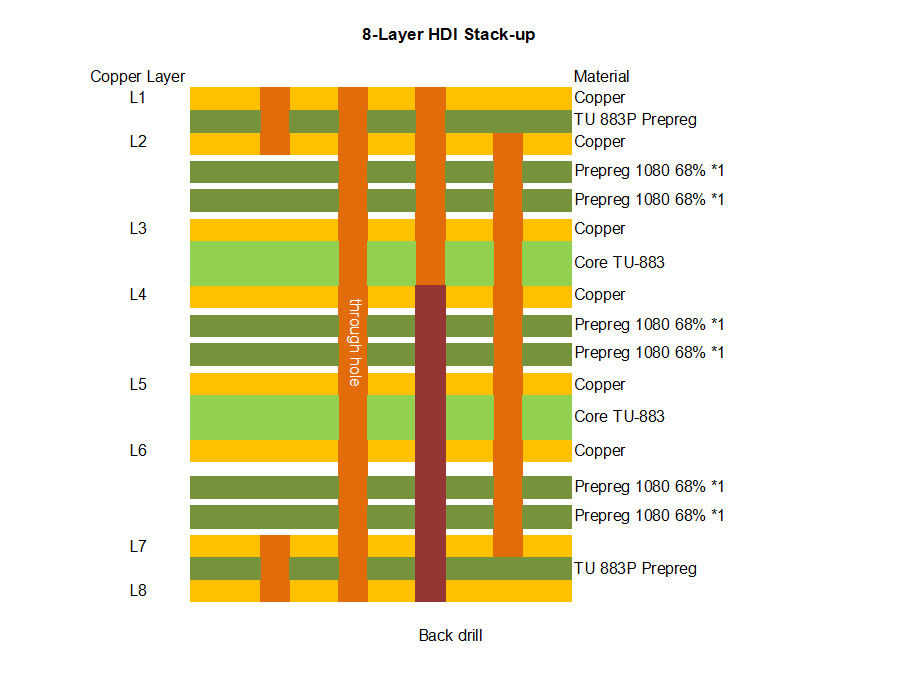

Caratteristiche via: Opzioni avanzate di connettività
Vias ciechi: Sì (L1-L2, L7-L8) per i disegni compatti
Vias sepolti: sì (L2-L7) per prestazioni ottimizzate
Vias con foratura posteriore: Sì (L1-L6) per migliorare la chiarezza del segnale


Controllo dell'impedenza: personalizzato per coppie differenziali da 50, 90 e 100 ohm su vari strati, garantendo l'integrità del segnale in tutte le applicazioni.

Qualità e conformità: produzione affidabile
Le nostre PCB soddisfano gli standard di qualità IPC-Class-2, garantendo affidabilità ed eccellenza.garantire la compatibilità con i processi di fabbricazione standard del settoreLa cosa migliore è che i nostri prodotti sono disponibili per i clienti di tutto il mondo.

Materiale TU-883: progettato per l'eccellenza
Il TU-883 (ThunderClad 2) è realizzato con una resina ad alte prestazioni progettata appositamente per applicazioni a basse perdite.

Tg elevato (TMA): 170°C per la stabilità termica


Costante dielettrica: 3,39 @ 10 GHz per una trasmissione affidabile del segnale


Fattore di dissipazione: 0,0045 @ 10GHz, riducendo al minimo la perdita di energia


Performance stabile: Dk/Df costante su intervalli di frequenza e temperatura


Resistenza all'umidità: protezione eccezionale contro fattori ambientali


Compatibilità senza piombo: Perfetto per i moderni processi produttivi

Caratteristiche chiave che contano
Miglioramento dell'espansione termica dell'asse z: migliora le prestazioni sotto stress termico


Capacità anti-CAF: garantisce affidabilità in condizioni difficili


Non alogene: rispettoso dell'ambiente e conforme alle norme del settore

Applicazioni versatili: dove il nostro PCB eccelle
Il nostro avanzato PCB a 8 strati è ideale per una vasta gamma di applicazioni, tra cui:

Dispositivi a radiofrequenza: perfetti per migliorare le tecnologie di comunicazione con una perdita minima di segnale.


Backplane e High-Performance Computing: ottimizzato per ambienti ad alta intensità di dati, garantendo prestazioni affidabili in compiti computerizzati impegnativi.


Line Card e soluzioni di storage: progettate per supportare il trasferimento di dati ad alta velocità, fondamentali per un'efficiente gestione dello storage e della rete.


Server e apparecchiature di telecomunicazione: essenziali per mantenere una robusta connettività e prestazioni nelle infrastrutture di server e telecomunicazioni.


Office Router: ben adatti per migliorare l'affidabilità e la velocità delle soluzioni di rete di ufficio, fornendo una connettività senza soluzione di continuità per vari dispositivi.

Ottenete un preventivo oggi!
Se siete alla ricerca di una soluzione PCB ad alte prestazioni che soddisfi le esigenze dell'elettronica moderna, il nostro PCB TU-883 a 8 strati è la scelta perfetta.Contattaci ora per discutere le tue esigenze o richiedere un preventivo.
