PCB ibrido 1.4 mm RO4003C e FR4 attraverso fori PCB PCB a impedenza controllata

PCB ibrido 1.4 mm RO4003C e FR4 attraverso fori PCB PCB a impedenza controllata

MOQ: 1pcs
prezzo: USD9.99-99.99
Imballaggio standard: Vuoto bags+Cartons
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000pcs al mese
Informazioni dettagliate
Luogo di origine
La Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-083.V1.0
Materiale di base:
RO4003C+FR-4; RO4350B + FR4; F4B + FR4; Duroid/RT5880 + RO4350B; Duroid/RT5880 + FR4
Numero di strati:
4 strati, 6 strati, a più strati
Spessore del PCB:
1.0-5.0 mm
Dimensione del PCB:
≤ 400 mm x 500 mm
Maschera di saldatura:
Verde, rosso, blu, nero, giallo
Fabbricazione a partire da fibre sintetiche:
Bianco
Peso di rame:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Finitura superficiale:
Rame nudo, HASL, ENIG, latta di immersione, OSP
Evidenziare:

Attraverso il PWB dei fori

,

Attraverso il PWB dei fori

,

L'impedenza ha controllato il PWB

Descrizione del prodotto



un PWB ibrido di 6 strati ha fatto su 12mil 0.305mm RO4003C e FR-4 per l'antenna satellitare



Oggi stiamo introducendo un tipo di PWB di 6 strati rf sviluppato su 12mil RO4003C e FR-4. Questo bordo è usato per l'antenna satellitare. A seguito del disegno è l'accatastamento del bordo.

PCB ibrido 1.4 mm RO4003C e FR4 attraverso fori PCB PCB a impedenza controllata 0



L'osservazione dall'accatastamento, il centro 12mil è sullo strato superiore e pricipalmente svolge i ruoli dello strato del segnale. Il centro ha riparato lo spessore che è molto importante alla lunghezza elettrica delle linee di rf sul circuito. Gli strati di resto sono materiale di vetro a resina epossidica FR-4 con simile spessore con RO4003C.



Le specifiche dettagliate sono come segue.

Materiale di base: 12mil 0.305mm RO4003C+ Tg170 FR-4

Costante dielettrica: 3.38+/-0.05

Conteggio di strato: 6 strati

Via tipo: Attraverso i fori

Formato: 105mm x 80mm = 1 tipo = 1 pezzo

Finitura superficia: Oro di immersione

Peso di rame: Strato esterno 35μm/strato interno di 18μm

Maschera/leggenda della lega per saldatura: Verde/bianco

Altezza finale del PWB: 1,4 millimetri

Altri: L'impedenza ha controllato il PWB

Norma: Classe 2 di IPC 6012

Imballaggio: 20 pannelli sono imballati per la spedizione.

Termine d'esecuzione: 10 giorni lavorativi

Durata di prodotto in magazzino: 6 mesi

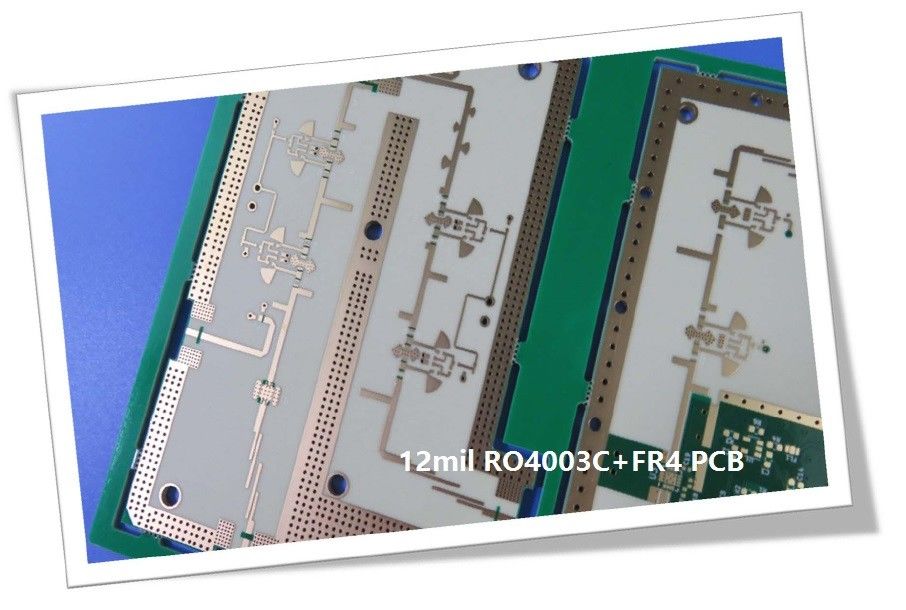

PCB ibrido 1.4 mm RO4003C e FR4 attraverso fori PCB PCB a impedenza controllata 1



Attualmente, i materiali prementi misti maturi sono come segue:

RO4350B + FR4;

RO4003C + FR4;

F4B + FR4;

RT/duroid 5880 + RO4350B

RT/duroid 5880 + FR4



Capacità del PWB
Tipo del PWB: PWB ibrido, PWB misto
Di tipo misto: RO4350B + FR4;
  RO4003C + FR4;
  F4B + FR4;
  Duroid/RT5880 + RO4350B
  Duroid/RT5880 + FR4
Maschera della lega per saldatura: Verde, rosso, blu, nero, giallo
Conteggio di strato: 4 strati, 6 strati, a più strati
Peso di rame: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Spessore del PWB: 1.0-5.0mm
Dimensione del PWB: ≤400mm X 500mm
Finitura superficia: Rame nudo, HASL, ENIG, latta di immersione, OSP
