| Materiale di base: | Il centro di RO4350B, RO4450B pp | Conteggio di strato: | 10 strati |
|---|---|---|---|
| Spessore del PWB: | 2 millimetri | Dimensione del PWB: | 115 x 110mm=1PCS=1design |
| Peso di rame: | 0.5oz interno, 1oz esterno | Finitura superficia: | Nichel Electroless sopra l'oro di immersione (ENIG) |
| Evidenziare: | Bordo del PWB di IATF16949 rf,bordo del PWB di 2mm rf,Un PWB di 10 strati |
||

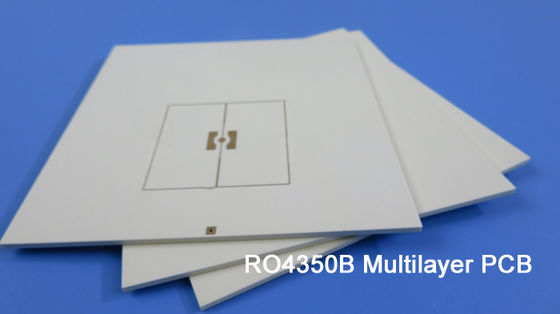

un PWB ad alta frequenza di 10 strati sviluppato sui 5 centri di 10mil RO4350B con 4mil RO4450F per le soluzioni senza fili a banda larga
(PWB sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Nei prodotti precedenti, abbiamo parlato un PWB di 4 strati rf e un PWB di 6 strati rf. Abbiamo saputo che Rogers PCBs a più strati è fatto di ogni centro differente. Un PWB di così 10 strati rf ora diventa semplice, è giusto?
il PWB di 10-layer rf è fatto sui 5 centri del materiale di Rogers. Poiché lo spessore finale non sarà molto più spesso, in modo dal centro sottile è usato solitamente, quali 6.6mil RO4350B, 10mil RO4350B, 13.3mil RO4350B, 8mil RO4003C and12mil RO4003C ecc.
Oggi questo PWB di 10 strati è sui 5 centri di 10mil RO4350B combinato dal prepreg di RO4450F.
È per l'applicazione delle soluzioni senza fili a banda larga. È spesso 2,0 millimetri, cuscinetti è oro di immersione ha placcato. Ha fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 10 bordi sono imballati per la spedizione.
Caratteristiche e benefici
1) Stabilità dimensionale eccellente.
2) Buona resistenza di bassa temperatura e di temperatura elevata. (- 192℃-260℃)
3) L'oro di immersione ha planarity di superficie eccellente, particolarmente utile per PCBs con i pacchetti di BGA o persino CSP ha montato le componenti per ridurre l'incidenza guasti durante l'assemblea e la saldatura.
4) La progettazione di ingegneria impedisce i problemi l'avvenimento nella preproduzione.
5) Spedizione di porta in porta di DDU con costo di spedizione competitivo,
6) Nessun MOQ, basso costo per i prototipi e campioni.
Applicazioni
Ricetrasmettitore di rf, relè di comunicazioni, blocco a basso rumore, modulo del separatore
Parametro e scheda di dati
| DIMENSIONE DEL PWB | 115 x 110mm=1PCS=1design |
| TIPO DEL BORDO | PWB ad alta frequenza, PWB a più strati |
| Numero degli strati | 10 strati |
| Componenti di superficie del supporto | SÌ |
| Attraverso le componenti del foro | NO |
| ACCATASTAMENTO DI STRATO | Strato SUPERIORE: segnale - stagnola 1/2oz + Cu di 25μm |
| Il centro RO4350B -0.254mm | |
| INT 1: misto - stagnola 1/2oz | |
| Prepreg RO4450F -0.202mm (2 x 0,101) | |
| INT 2: misto - stagnola 1/2oz | |
| Il centro RO4350B -0.254mm | |
| INT 3: misto - stagnola 1/2oz | |
| Prepreg RO4450F -0.202mm (2 x 0,101) | |
| INT 4: misto - stagnola 1/2oz | |
| Il centro RO4350B -0.254mm | |
| INT 5: misto - stagnola 1/2oz | |
| Prepreg RO4450F -0.202mm (2 x 0,101) | |
| INT 6: misto - stagnola 1/2oz | |
| Il centro RO4350B -0.254mm | |
| INT 7: misto - stagnola 1/2oz | |
| Prepreg RO4450F -0.202mm (2 x 0,101) | |
| INT 8: misto - stagnola 1/2oz | |
| Il centro RO4350B -0.254mm | |
| Strato del BOT: segnale - stagnola 1/2oz + Cu di 25μm | |
| TECNOLOGIA | |
| Traccia e spazio minimi: | 5.5mil/5mil |
| Fori minimi/massimi: | 0.3/2.0mm |
| Numero dei fori differenti: | 9 |
| Numero dei luoghi di perforazione: | 7505 |
| Numero delle scanalature macinate: | 0 |
| Numero dei ritagli interni: | 0 |
| Controllo di impedenza | NO |
| MATERIALE DEL BORDO | |
| In vetro epossidico: | Il centro 0.254mm (10mil), RO4450B pp di RO4350B 0.1mm (4mil) |
| Esterno finale della stagnola: | 1oz |
| Stagnola finale interna: | 0.5oz |
| Altezza finale del PWB: | 2.0mm ±10% |
| PLACCAGGIO E RICOPRIRE | |
| Finitura superficia | Nichel Electroless sopra l'oro di immersione (ENIG) (0.05µm più del nichel di 3µm) |
| Saldi la maschera per applicarsi a: | N/A |
| Colore della maschera della lega per saldatura: | N/A |
| Tipo della maschera della lega per saldatura: | N/A |
| CONTOUR/CUTTING | Percorso |
| MARCATURA | |
| Lato della leggenda componente | N/A |
| Colore della leggenda componente | N/A |
| Produttore Name o logo: | N/A |
| VIA | Foro metallizzato (PTH), via tented. Pacchetto di BGA |
| VALUTAZIONE DI FLAMIBILITY | Approvazione minuto dell'UL 94-V0. |
| TOLLERANZA DI DIMENSIONE | |
| Dimensione del profilo: | 0,0059" (0.15mm) |
| Placcatura del bordo: | 0,0030" (0.076mm) |
| Tolleranza del trapano: | 0,002" (0.05mm) |
| PROVA | Spedizione priore della prova elettrica di 100% |
| TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE | archivio del email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO | Universalmente, globalmente. |
