PCB ibridi 10 strato 1.7 mm HDI Board RO4350B e FR4

MOQ:	1pcs
prezzo:	USD9.99-99.99
Imballaggio standard:	Vuoto bags+Cartons
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000pcs al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

La Cina

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-084.V1.0

Materiale di base:

RO4350B+FR-4

Conta dei strati:

10 strati

Spessore del PCB:

1,7 mm

Dimensione del PCB:

210 x 85mm = 1pcs

Maschera di saldatura:

rosso

Silkscreen:

Bianco

Peso di rame:

Strato interno esterno 18 di strato 35 um/um

Finitura superficiale:

oro di immersione

Evidenziare:

10 bordo del PWB di strato HDI

bordo del PWB di 1.7mm HDI

1.7mm un PWB di 10 strati

Descrizione del prodotto

10-Layer PWB ibrido del PWB ibrido Rogers RO4350 6.6mil+FR4 con la maschera della lega per saldatura e l'oro rossi di immersione

(PWB sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

Oggi stiamo parlando di un tipo di PWB ibrido di 10 strati abbiamo costruito su RO4350B e su FR-4. Questo bordo è usato per le alte applicazioni di guadagno.

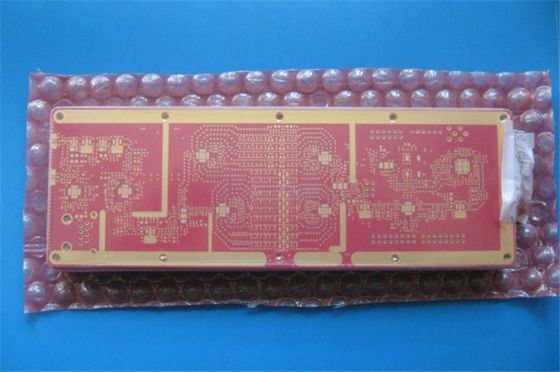

PCB ibridi 10 strato 1.7 mm HDI Board RO4350B e FR4 0

Il bordo realmente è semplice, perché c'è soltanto attraverso i fori collegati ogni strato. L'altezza finita è densamente 1.7mm. I cuscinetti ed i fori sono oro di immersione placcato, la superficie è con la maschera rossa della lega per saldatura. Ha fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 20 bordi sono imballati per la spedizione.

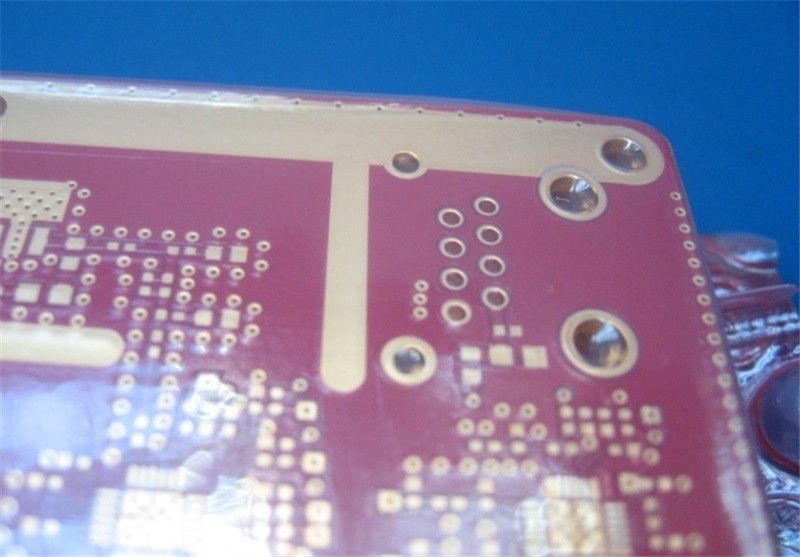

PCB ibridi 10 strato 1.7 mm HDI Board RO4350B e FR4 1

Applicazioni

Amplificatore di WiFi, del preamplificatore, stazioni di relè e ricetrasmettitore ecc. di rf.

I nostri vantaggi

1) Aiutivi fuoco sulle vostre competenze di centro su ricerca e sviluppo, sulle vendite e sull'introduzione sul mercato;

2) capacità di mese di 30000 metri quadri;

3) La riunione del vostro PWB ha bisogno di dal prototipo a fabbricazione in serie;

4) Consegna di tempo d'inserimento e rapida;

5) IATF 16949 (2016), ISO14001 (2015), ISO9001 (2015), UL ha certificato la fabbrica.

Parametro e scheda di dati

DIMENSIONE DEL PWB	210 x 85mm=1PCS
TIPO DEL BORDO
Numero degli strati	PWB a più strati, un PWB di 10 strati
Componenti di superficie del supporto	SÌ
Attraverso le componenti del foro	SÌ
ACCATASTAMENTO DI STRATO	rame ------- strato SUPERIORE di 35um (1oz) +plate
	Il centro 0.168mm di RO4350B
	rame ------- 18um (0.5oz) MidLayer 1
	RO4450F Prepreg (2x0.1) 0.2mm
	rame ------- 18um (0.5oz) MidLayer 2
	Il centro 0.168mm di RO4350B
	rame ------- 18um (0.5oz) MidLayer 3
	RO4450F Prepreg (2x0.1) 0.2mm
	rame ------- 18um (0.5oz) MidLayer 4
	Il centro 0.168mm di RO4350B
	rame ------- 18um (0.5oz) MidLayer 5
	RO4450F Prepreg (2x0.1) 0.2mm
	rame ------- 18um (0.5oz) MidLayer 6
	Il centro 0.168mm di RO4350B
	rame ------- 18um (0.5oz) MidLayer 7
	FR-4 pregpreg 0.1mm
	rame ------- 18um (1oz) MidLayer 8
	FR-4 il centro 0.1mm
	rame ------- strato di 35um (1oz) +plate BOT
TECNOLOGIA
Traccia e spazio minimi:	5.9mil/5.9mil
Fori minimi/massimi:	0.3mm/3.8mm
Numero dei fori differenti:	16
Numero dei luoghi di perforazione:	11385
Numero delle scanalature macinate:	0
Numero dei ritagli interni:	0
Controllo di impedenza	no
MATERIALE DEL BORDO
In vetro epossidico:	RO4350B, RO4450B si è mescolato con FR-4 TG>135
Esterno finale della stagnola:	1.5oz
Stagnola finale interna:	0.5oz
Altezza finale del PWB:	1.7mm ±0.17
PLACCAGGIO E RICOPRIRE
Finitura superficia	Oro di immersione (nichel 17,7%) 2µ» sopra 100µ»
Saldi la maschera per applicarsi a:	Alto e basso, minimo 12micon.
Colore della maschera della lega per saldatura:	Rosso
Tipo della maschera della lega per saldatura:	LPSM
CONTOUR/CUTTING	Percorso
MARCATURA
Lato della leggenda componente	ALTO e basso.
Colore della leggenda componente	Bianco, S-380W, Taiyo Supplied.
Produttore Name o logo:	Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged
VIA	Foro metallizzato (PTH), via tented.
VALUTAZIONE DI FLAMIBILITY	Approvazione minuto dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo:	0,0059" (0.15mm)
Placcatura del bordo:	0,0030" (0.076mm)
Tolleranza del trapano:	0,002" (0.05mm)
PROVA	Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE	archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	Universalmente, globalmente.

Le nostre capacità 2020 dei circuiti di azionamento

Vias ciechi, vias sepolti

PWB della flessione

Bordi di rame pesanti 12oz

Alto Tg, alto materiale di CTI

FR-4 ibrido e materiale ad alta frequenza

L'impedenza ha controllato il PWB

Classe 2, classe 3 di IPC di IPC

PWB senza piombo (RoHS compiacente)

PCBs a più strati ai bordi di strati del rame 32+

PWB del centro del metallo (MCPCB)

Materiali del PWB – FR-4, Polyimide,

Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 ecc.

Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010,

PTFE F4B DK2.2, DK2.65 ecc…

TLX-8, TLY-5, RF-35TC, TLF-35 Taconic ecc…

Produttore compiacente del PWB di RoHS

PWB rigido della flessione

Attraverso-foro, BGA, dito dell'oro, cupola del bordo

Via-in-cuscinetto, vias riempiti

Materiali del PWB

FR-4, Polyimide,

Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 ecc.

Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010,

PTFE F4B DK2.2, DK2.65 ecc…

TLX-8, TLY-5, RF-35TC, TLF-35 Taconic ecc…
