RO4350B 4 mette a strati il circuito a più strati di 0.8mm con il Silkscreen bianco

MOQ:	1pcs
prezzo:	USD9.99-99.99
Imballaggio standard:	Vuoto bags+Cartons
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000pcs al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

La Cina

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-067.V1.0

Materiale di base:

RO4350B

Conta dei strati:

4 strati

Spessore del PCB:

0,8 mm

Dimensioni del circuito stampato:

120 x 120 mm = 1 pezzo

Maschera di saldatura:

Verde

Silkscreen:

Bianco

Peso di rame:

Finitura superficiale:

oro di immersione

Evidenziare:

4 strati del circuito a più strati

circuito a più strati di 0.8mm

multi circuito di strato di 0.8mm

Descrizione del prodotto

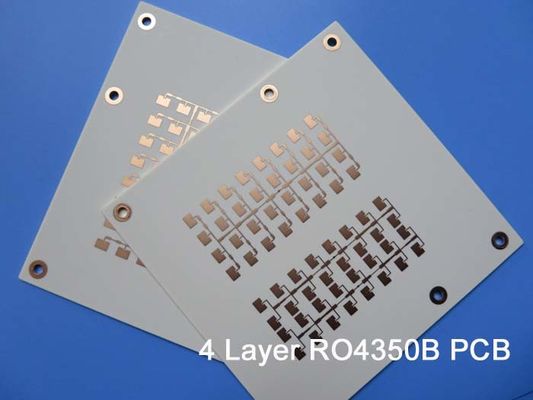

PCB ad alta frequenza a 4 strati costruito su2 Core di10mil RO4350B con oro a immersione per sistema di antenne wireless

(I circuiti stampati sono prodotti personalizzati, l'immagine e i parametri mostrati sono solo di riferimento)

Questa è una PCB ad alta frequenza RO4350B a 4 strati costruita su 2 core da 10mil, legati da 1 foglio di prepreg RO4450F. In base ai requisiti di trasmissione del segnale, il prepreg può essere 1 foglio (4mil), 2 fogli e 3 fogli. Questa scheda è per l'applicazione del sistema di antenne wireless. Ha uno spessore di 0,80 mm, legenda bianca su maschera di saldatura verde coperta su entrambi i lati e oro a immersione sui pad. Sono fabbricati secondo IPC 6012 Classe 2 utilizzando i dati Gerber forniti. Ogni 25 pannelli sono imballati per la spedizione.

RO4350B 4 mette a strati il circuito a più strati di 0.8mm con il Silkscreen bianco 0

Parametri e scheda dati

DIMENSIONE PCB	120 x 120 mm = 1PCS
TIPO DI SCHEDA	PCB multistrato
Numero di strati	4 strati
Componenti a montaggio superficiale	SÌ
Componenti a foro passante	SÌ
STACKUP DEGLI STRATI	rame ------- 35um(1 oz)+strato SUPERIORE placcato
	RO4350B 0,254 mm
	rame ------- 35um(1oz) Strato intermedio 1
	RO4450F 0,1016 mm
	rame ------- 35um(1oz) Strato intermedio 2
	RO4350B 0,254 mm
	rame ------- 35um(1 oz)+strato INFERIORE placcato
TECNOLOGIA
Traccia e spazio minimi:	5,5 mil / 6 mil
Fori minimi / massimi:	0,38 mm / 3,72 mm
Numero di fori diversi:	8
Numero di fori di foratura:	489
Numero di fessure fresate:	0
Numero di ritagli interni:	4
Controllo dell'impedenza:	no
Numero di contatti dorati:	0
MATERIALE DELLA SCHEDA
Epoxy di vetro:	RO4350B Tg280℃, er<3,48, Rogers Corp.
Foglio finale esterno:	1,5 oz
Foglio finale interno:	1 oz
Altezza finale del PCB:	0,8 mm ±10%
PLACCATURA E RIVESTIMENTO
Finitura superficiale	Oro a immersione
Maschera di saldatura applicata a:	SUPERIORE, minimo 12 micron
Colore della maschera di saldatura:	Verde, PSR-2000GT600D, Taiyo Supplied.
Tipo di maschera di saldatura:	LPSM
CONTORNO/TAGLIO	Routing
MARCATURA
Lato della legenda dei componenti	SUPERIORE
Colore della legenda dei componenti	Bianco, IJR-4000 MW300, marca Taiyo
Nome o logo del produttore:	Marcato sulla scheda in un'area libera del conduttore e della legenda
VIA	Foro passante placcato (PTH), dimensione minima 0,42 mm.
VALUTAZIONE DI INFIAMMABILITÀ	Approvazione UL 94-V0 MIN.
TOLLERANZA DIMENSIONALE
Dimensione del contorno:	0,0059"
Placcatura della scheda:	0,0029"
Tolleranza di foratura:	0,002"
TEST	Test elettrico al 100% prima della spedizione
TIPO DI OPERA D'ARTE DA FORNIRE	file e-mail, Gerber RS-274-X, PCBDOC ecc.
AREA DI SERVIZIO	In tutto il mondo, a livello globale.

In base alle applicazioni effettive, il prepreg può essere scelto come più strati, ad esempio, la seguente microsezione mostra un prepreg a 3 strati di RO4450F.

RO4350B 4 mette a strati il circuito a più strati di 0.8mm con il Silkscreen bianco 1

Caratteristiche e vantaggi

1) RO4350B Eccellenti prestazioni ad alta frequenza;

2) Bassa tolleranza e perdita dielettrica;

3) Fabbrica certificata ISO9000, ISO14001, IAFT16949;

4) Capacità di 30000 metri quadrati al mese;

5) 8000 tipi di PCB al mese;

Applicaziones

Splitter HDMI, Router 3G, Amplificatore WiFi, Dongle USB Bluetooth, Filtro interferenze, Multi-accoppiatore

Tag:

Multi PWB di strato 2OZ,

4 strati del circuito a più strati,

circuito a più strati di 0.8mm
