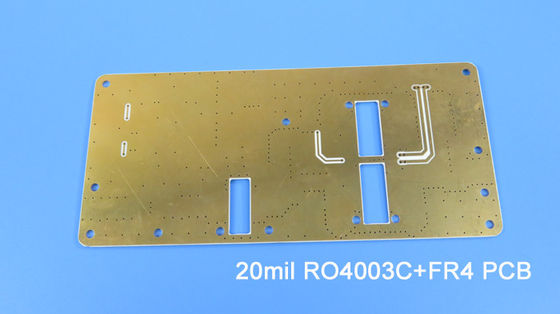

Bordo ibrido Bulit del PWB di 4 strati su Rogers 20mil RO4003C e FR-4
(PWB sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Ciao ognuno,
Saluti caldi!
Oggi parliamo di un PWB ibrido di 4 strati sviluppato su 20mil RO4003C e FR-4.
In primo luogo, è una struttura di strato 4. Lo strato 1 per mettere a strati 2 è il centro di 20mil RO4003C, che è lo strato fissante principale per i segnali. Lo strato 3 per mettere a strati 4 è il centro di FR-4, entrambi i centri si combina attraverso il prepeg di 0.2mm. Ogni strato è collegato dai fori metallizzati. Lo strato interno e fuori strato di rame è di 1 oncia. Ciò è un buon metodo per tenere il bordo redditizio.
Diamo un'occhiata al suo grafico della micro-sezione.
Qui a sinistra è il foro di PTH, il fondo è strato 1 per mettere a strati 2 che è materiale ad alta frequenza, la parte superiore è materiale della fibra di vetro. Lo spessore finito del piatto è 1.6mm.
Il colore della maschera della lega per saldatura ed il silkscreen sono inoltre comunemente usati in verde ed in bianco. La finitura superficia sui cuscinetti è oro di immersione.
Segue un altro tipo di PWB ibrido di 20mil RO4003C. Ha fatto dei 2 centri di 20mil RO4003C.
Le applicazioni del PWB ibrido di 20mil RO4003C è ampie, quale LNA, accoppiatore ottico, amplificatore equilibrato, duplexer ecc.
I vantaggi del PWB ibrido di 20mil RO4003C sono riflessi in quanto segue 3 punti:
1) RO4003C esibisce una costante dielettrica stabile sopra una vasta gamma di frequenza. Ciò le rende un substrato ideale per le applicazioni a banda larga.
2) La riduzione della perdita del segnale nell'applicazione ad alta frequenza incontra lo sviluppo ha bisogno di di tecnologia della comunicazione.
3) Costo riduttore sopra pila-UPS con tutto il materiale con poche perdite;
La nostra capacità del PWB (progettazione ibrida)
| Capacità del PWB |
| Tipo del PWB: |
PWB ibrido, PWB misto |
| Di tipo misto: |
RO4350B + FR4; |
| |
RO4003C + FR4; |
| |
F4B + FR4; |
| |
RT/duroid5880 + FR4; |
| |
RT/duroid5880 + RO4350B |
| Maschera della lega per saldatura: |
Verde, rosso, blu, nero, giallo |
| Conteggio di strato: |
4 strati, 6 strati, a più strati |
| Peso di rame: |
0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Spessore del PWB: |
1.0-5.0mm |
| Dimensione del PWB: |
≤400mm X 500mm |
| Finitura superficia: |
Rame nudo, HASL, ENIG, latta di immersione, OSP |
| |
|
Attualmente, i materiali prementi misti maturi sono come segue:
RO4350B + FR4;
RO4003C + FR4;
F4B + FR4;
RT/duroid5880 + FR4
RT/duroid5880 + RO4350B
Grazie per la vostra lettura. Siete benvenuto contattarci per le vostre indagini del PWB di rf.
Appendice: Scheda di dati di RO4003C
| Valore tipico di RO4003C |
| Proprietà |
RO4003C |
Direzione |
Unità |
Circostanza |
Metodo di prova |
| Costante dielettrica, εProcess |
3.38±0.05 |
Z |
|
10 GHz/23℃ |
IPC-TM-650 Stripline premuto 2.5.5.5 |
| Costante dielettrica, εDesign |
3,55 |
Z |
|
8 - 40 gigahertz |
Metodo di lunghezza di fase differenziale |
| Dissipazione Factortan, δ |
0,0027
0,0021 |
Z |
|
10 GHz/23℃
2,5 GHz/23℃ |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε |
+40 |
Z |
ppm/℃ |
-50℃to 150℃ |
IPC-TM-650 2.5.5.5 |
| Resistività di volume |
1,7 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Resistività di superficie |
4,2 x 109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Forza elettrica |
31.2(780) |
Z |
Kv/mm (v/mil) |
0.51mm (0,020") |
IPC-TM-650 2.5.6.2 |
| Modulo di tensione |
19.650 (2.850)
19.450 (2.821) |
X
Y |
MPa (ksi) |
RT |
ASTM D 638 |
| Resistenza alla trazione |
139 (20,2)
100 (14,5) |
X
Y |
MPa (ksi) |
RT |
ASTM D 638 |
| Resistenza alla flessione |
276
(40) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Stabilità dimensionale |
<0>
| X, Y |
mm/m
(mil/pollice) |
dopo etch+E2/150℃ |
IPC-TM-650 2.4.39A |
| Coefficiente di espansione termica |
11
14
46 |
X
Y
Z |
ppm/℃ |
-55℃to288℃ |
IPC-TM-650 2.4.41 |
| Tg |
>280 |
|
℃ TMA |
|
IPC-TM-650 2.4.24.3 |
| Il TD |
425 |
|
℃ TGA |
|
ASTM D 3850 |
| Conducibilità termica |
0,71 |
|
W/M/oK |
80℃ |
ASTM C518 |
| Assorbimento dell'umidità |
0,06 |
|
% |
48hours immersione 0,060"
temperatura 50℃ del campione |
ASTM D 570 |
| Densità |
1,79 |
|
gm/cm3 |
23℃ |
ASTM D 792 |
| Buccia di rame Stength |
1,05
(6,0) |
|
N/mm
(pli) |
dopo il galleggiante della lega per saldatura 1 oncia.
Stagnola di EDC |
IPC-TM-650 2.4.8 |
| Infiammabilità |
N/A |
|
|
|
UL 94 |
| Processo senza piombo compatibile |
Sì |
|
|
|
|
