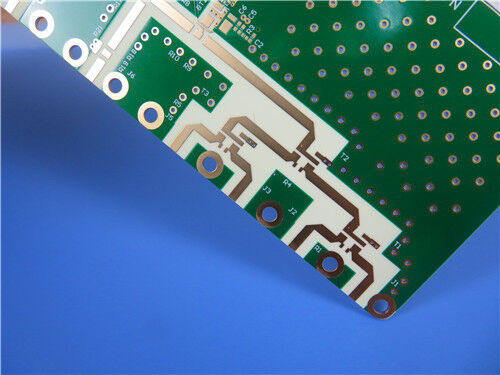

Il circuito elettronico a alta frequenza ibrido a 12 strati RO4350B e RO3010 è un circuito RF multi-dielettrico ad alta precisione progettato per sistemi di comunicazione a microonde e a banda larga ad alta densità.Questo PCB ibrido a 12 strati personalizzato adotta una struttura di impilazione mista professionale, con 4mil RO4350B per gli strati esterni superiore e inferiore, strati intermedi del nucleo con 5mil / 10mil / 25mil RO3010 substrato a microonde ad alta Dk,e RO4450F prepreg come materiale dielettrico di incollaggio in tutto lo stacking-up.
Questo PCB applica una configurazione di rame differenziato standard: 1 oz di rame per gli strati esterni per una robusta trasmissione del segnale ad alta frequenza e la conduzione della corrente, e 0.5 oz di rame per gli strati interni per supportare l'invio di linee ultrafine e l'impostazione ad alta densità. It features green solder mask with white silkscreen and premium nickel-free Palladium Gold surface finish to eliminate nickel-layer signal interference and deliver superior high-frequency conductivity and oxidation resistance. con una dimensione di pannello di 107 mm × 91,5 mm (2 pezzi per lotto) e una struttura sofisticata di persiane multi-gruppo,questa scheda ibrida a 12 strati combina la stabilità della banda larga a bassa perdita RO4350B e i vantaggi della miniaturizzazione di RO3010 ad alta Dk, ideale per applicazioni di apparecchiature RF e microonde compatte ad alte prestazioni.
Specificativi per PCB ibridi a 12 strati RO4350B e RO3010
| Parametro |
Specificità dettagliata |
| Numero di strati di PCB |
PCB ibridi ad alta frequenza a 12 strati misto-dielettrici |
| Configurazione del materiale di impilamento |
Superiore/basso: 4mil RO4350B; Core interno: 5mil / 10mil / 25mil RO3010; Prepreg di incollaggio: RO4450F |
| Peso del rame |
Strato esterno: 1 oz; strato interno: 0,5 oz |
| Finitura superficiale |
Placcaggio in oro di palladio privo di nichel per una conduttività ad alta frequenza ultra stabile |
| Maschera di saldatura e filtro di seta |
Maschera di saldatura verde con vetrina bianca per una marcatura chiara e una protezione del circuito durevole |
| Dimensione della scheda |
107 mm × 91,5 mm, 2 pezzi |
| Struttura della via cieca |
L1-L2, L2-L5, L2-L6, L2-L8, L1-L9, L10-L12, L3-L12 vias cieche di precisione multigruppo |
| Caratteristiche principali del materiale |
RO4350B: bassa stabilità della banda larga Df; RO3010: elevate prestazioni di miniaturizzazione Dk; RO4450F: legame di alta affidabilità |
| Standard di qualità |
Classificato IPC-Class-2, assemblaggio senza piombo compatibile, standard di affidabilità del circuito ad alta frequenza |

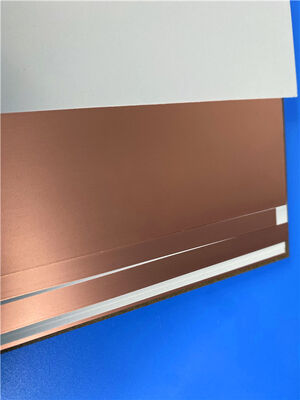

12 strati di PCB ibridi
Che cos'è RO4350B?
RO4350B è un laminato ceramico ad idrocarburi rinforzato con vetro di alta qualità appartenente alla serie Rogers RO4000.ampiamente riconosciuto come substrato di alte prestazioni per circuiti RF e microonde commerciali. fornendo una costante dielettrica stabile (Dk=3,48) e un fattore di dissipazione ultra basso (Df=0,0037 @10GHz),RO4350B mantiene prestazioni elettriche costanti su uno spettro di frequenze estremamente ampio, garantendo un'attenuazione minima del segnale per il funzionamento ad alta frequenza a banda larga.
A differenza dei materiali PTFE tradizionali che richiedono un'elaborazione speciale complessa, RO4350B presenta un'eccellente fabbricabilità con piena compatibilità con i flussi di lavoro di fabbricazione standard FR-4.Non richiede un trattamento specializzato., supporta apparecchiature di elaborazione automatizzate di PCB e si adatta alla produzione in serie ad alto volume.attraverso la crepa e la deformazione termica durante la saldatura ripetuta e il ciclo termicoLa sua eccezionale stabilità a banda larga, la bassa perdita di inserimento e l'elevata capacità di gestione della potenza la rendono il materiale di strato esterno preferito per i disegni di PCB ibridi ad alta frequenza.
R.O.4350B FOLLA DATI
| RO4350B Valore tipico |
| Immobili |
RO4350B |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
3.48±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Stripline stretta |
| Costante dielettrica |
3.66 |
Z |
|
da 8 a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione |
0.0037
0.0031 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε |
+50 |
Z |
ppm/°C |
-50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Resistenza al volume |
1.2 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Resistenza superficiale |
5.7 x 109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Forza elettrica |
31.2(780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Modulo di trazione |
16, 767 ((2,432)
14,153 ((2,053) |
X
Y |
MPa (ksi) |
NT1 commercio |
ASTM D 638 |
| Resistenza alla trazione |
203(29.5)
130(18.9) |
X
Y |
MPa (ksi) |
NT1 commercio |
ASTM D 638 |
| Forza flessibile |
255
(37) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Stabilità dimensionale |
< 0.5 |
X,Y |
mm/m
(millimetro/pollice) |
dopo etch+E2/150°C |
IPC-TM-650 2.4.39A |
| Coefficiente di espansione termica |
10
12
32 |
X
Y
Z |
ppm/°C |
-55°C a 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
A |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ASTM D 3850 |
| Conduttività termica |
0.69 |
|
W/M/oK |
80°C |
ASTM C518 |
| Assorbimento di umidità |
0.06 |
|
% |
48 ore di immersione 0.060"
campione Temperatura 50°C |
ASTM D 570 |
| Densità |
1.86 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Forza della buccia di rame |
0.88
5,0 |
|
N/mm
(pli) |
dopo la saldatura galleggiare 1 oz.
Fogli di EDC |
IPC-TM-650 2.4.8 |
| Infiammabilità |
(3)V-0 |
|
|
|
UL 94 |
| Processo senza piombo compatibile |
- Sì, sì. |
|
|
|
|
RO4350BFabbricazione a partire da:Applicazioni
Infrastrutture di comunicazione wireless:5G/6G moduli frontali di stazione base RF, schede di antenna a banda larga, amplificatori di potenza (PA) e amplificatori a basso rumore (LNA)
Dispositivi a microonde e RF:Filtri ad alta frequenza, accoppiatori, splitter e reti di abbinamento dell'impedenza per sistemi a microonde a banda larga
Sistemi ad alta frequenza per l'automobile:Radar a onde millimetriche per autoveicoli a 77 GHz, moduli di controllo di velocità e di monitoraggio della sicurezza dei veicoli
Apparecchiature di prova e misurazione di precisione:Dispositivi di prova ad alta frequenza, circuiti stampati per la trasmissione e l'elaborazione dei segnali
Aerospaziale e elettronica della difesa:Circuiti RF a bassa perdita di inserimento che richiedono una elevata stabilità termica e una costanza a banda larga
Che cos'è RO3010?
RO3010 è un composito PTFE ricoperto di ceramica ad alte prestazionilaminatodalla serie RO3000 di Rogers, appositamente progettata per disegni di circuiti microonde compatti e miniaturizzati.30 e un fattore di dissipazione molto basso di Df=0.0022 @10GHz, consentendo una significativa riduzione delle dimensioni del circuito mantenendo una perdita di segnale ad alta frequenza ultra-bassa.comprese le antenne, filtri e accoppiatori, per dispositivi elettronici ad alta densità con spazio limitato.
RO3010 FOLLA DATI
| RO3010 Valore tipico |
| Immobili |
RO3010 |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
10.2±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Stripline stretta |
| Costante dielettrica |
11.2 |
Z |
|
da 8 GHz a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione,tanδ |
0.0022 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε |
- 395 |
Z |
ppm/°C |
10 GHz -50°Cfino a 150°C |
IPC-TM-650 2.5.5.5 |
| Stabilità dimensionale |
0.35
0.31 |
X
Y |
mm/m |
COND A |
IPC-TM-650 2.2.4 |
| Resistenza al volume |
105 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Resistenza superficiale |
105 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Modulo di trazione |
1902
1934 |
X
Y |
MPa |
23°C |
ASTM D 638 |
| Assorbimento di umidità |
0.05 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Calore specifico |
0.8 |
|
j/g/k |
|
Calcolato |
| Conduttività termica |
0.95 |
|
W/M/K |
50°C |
ASTM D 5470 |
Coefficiente di espansione termica
(-55 a 288°C) |
13
11
16 |
X
Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°CTGA |
|
ASTM D 3850 |
| Densità |
2.8 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Forza della buccia di rame |
9.4 |
|
- Si', si'. |
1 oz, EDC dopo saldatura galleggiante |
IPC-TM 2.4.8 |
| Infiammabilità |
V-0 |
|
|
|
UL 94 |
| Processo senza piombo compatibile |
- Sì, sì. |
|
|
|
|
RO3010Fabbricazione a partire da:Applicazioni
Componenti RF miniaturizzati:Antenne compatte, microfiltri e accoppiatori in miniatura per dispositivi wireless con spazio limitato
PCB multilivello ad alta densità:Tabelle di impilamento ibride ad alto numero di strati che richiedono una riduzione delle dimensioni e prestazioni stabili ad alta frequenza
Comunicazione via satellite e microonde:Moduli di elaborazione e trasmissione di segnali ad alta precisione a banda stretta
Sensori industriali ad alta frequenza:Apparecchiature di rilevamento e rilevamento a microonde ad alta stabilità che funzionano in condizioni ambientali complesse
