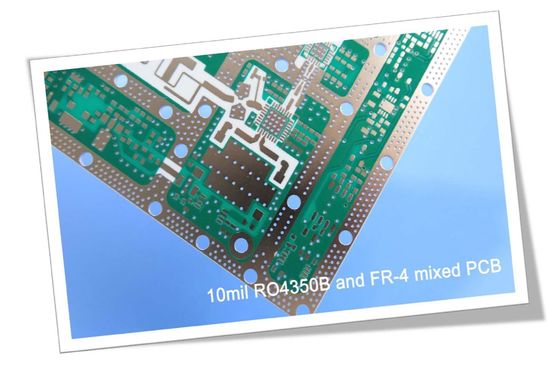

4 strati di PCB ibridi costruiti su Rogers 10mil RO4350B e FR-4
(I PCB sono prodotti su misura, l'immagine e i parametri mostrati sono solo di riferimento)
Ciao a tutti.
Oggi, stiamo parlando di 4 strati di PCB ad alta frequenza realizzati su 10 millimetri di RO4350B pressati con FR-4.
La tavola è progettata come una struttura a 4 strati, poiché 4 strati sono relativamente semplici e controllabili in termini di costi, questo è utile per aprire un nuovo mercato.
Diamo un'occhiata al primo accumulo,
Il primo strato al secondo strato è 10mil RO4350B materiale di base, il nucleo ha uno spessore fisso che è molto importante per la lunghezza elettrica delle linee RF sulla scheda di circuito,e gli altri strati sono materiali FR-4Lo strato interno è di 0,5 once e lo strato esterno è di 1 once.
L'immagine seguente è la sezione trasversale

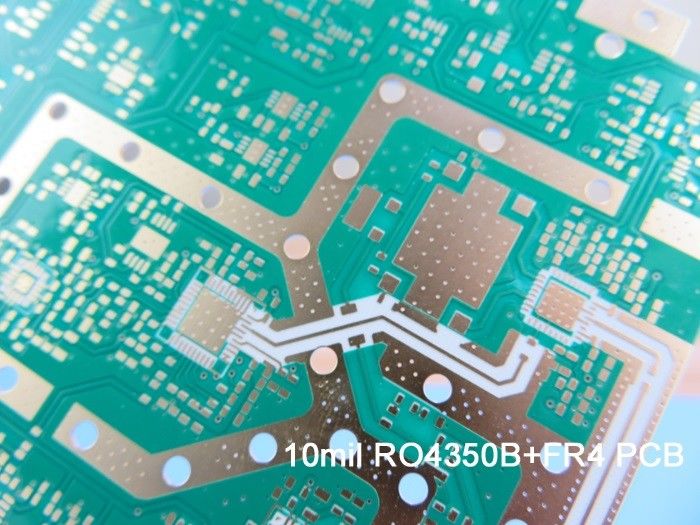

I fori rivestiti collegano ogni strato, i cuscinetti e i vias sono in oro immersivo.

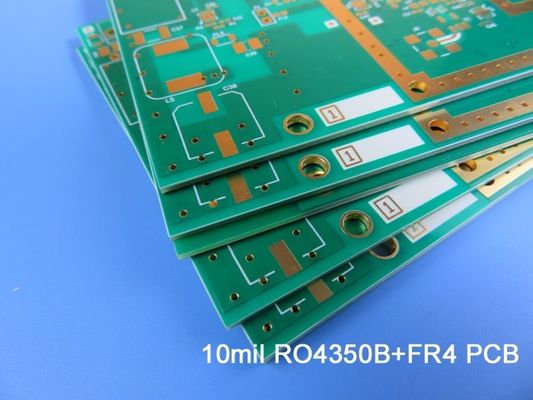

La seconda tavola ha un buco speciale nella tavola.
Lo strato 1 e lo strato 2 sono il nucleo di 10 millimetri.
Le applicazioni del PCB ibrido 10mil RO4350B sono ampie, come preamplificatore, sensori radar, trasmettitore digitale e modulo splitter; antenna GPS, relè di comunicazione,trasmettitore analogo e antenne 4G■ trasmettitore RF, amplificatore WiFi, RFID e attenuatore ecc.
I vantaggi dei PCB ibridi 10mil RO4350B si riflettono nei seguenti punti.
1) RO4350B presenta una costante dielettrica stabile su un ampio intervallo di frequenze, che lo rende un substrato ideale per applicazioni a banda larga;
2) prestazioni di integrità del segnale migliorate rispetto agli stack-up con tutte le schede FR4;
3) Riduzione dei costi rispetto agli impianti di accumulo con materiale a basse perdite;
4) Beneficiare delle nostre forti capacità: soddisfare le vostre esigenze di PCB dal prototipo alla produzione di massa e IATF 16949 (2016), ISO14001 (2015),La fabbrica certificata ISO9001 (2015) e UL garantisce la vostra qualità.
Grazie per la lettura, siete i benvenuti a contattarci per le nostre richieste di PCB RF.
Appendice: Capacità del nostro PCB 2021
| Parametro |
Valore |
| Numero di strati |
1-32 |
| Materiale del substrato |
FR-4 ((compreso High Tg 170, High CTI> 600V); a base di alluminio; a base di rame; Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 ecc.; Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002,NT1duroide..; Taconic TLX-8, TLY-5, RF-35TC, TLF-35 ecc.; Arlon AD450, AD600 ecc.; PTFE F4B DK2.2, DK2.65 ecc.; poliammide e PET. |
| Dimensione massima |
Test in volo: 900*600mm, prova di impianto 460*380mm, nessuna prova 1100*600mm |
| Tolleranza del quadro di riferimento |
±0.0059" (0.15 mm) |
| Spessore del PCB |
0.0157" - 0.3937" (0.40mm--10.00mm) |
| Tolleranza dello spessore ((T≥0,8 mm) |
± 8% |
| Tolleranza di spessore (t<0,8 mm) |
± 10% |
| Spessore dello strato isolante |
0.00295" - 0.1969" (0.075mm-5.00mm) |
| Traccia minima |
0.003" (0,075 mm) |
| Spazio minimo |
0.003" (0,075 mm) |
| Spessore esterno del rame |
35 μm-420 μm (1 oz-12 oz) |
| Spessore interno del rame |
17 μm-350 μm (0,5 oz - 10 oz) |
| Foratura (meccanica) |
0.0059" - 0.25" (0.15mm-6.35mm) |
| Fuoco finito ((Meccanico) |
0.0039"-0.248" (0.10mm-6.30mm) |
| Diametro Tolleranza (meccanica) |
0.00295" (0.075mm) |
| Registrazione (meccanica) |
0.00197" (0,05 mm) |
| Rapporto di aspetto |
12:1 |
| Tipo di maschera di saldatura |
LPI |
| Ponte Min Soldermask |
0.00315" (0,08mm) |
| Minima clearance della maschera di saldatura |
0.00197" (0,05 mm) |
| Collegamento tramite Diametro |
0.0098" - 0.0236" (0.25mm-0.60mm) |
| Tolleranza di controllo dell'impedenza |
± 10% |
| Finitura superficiale |
HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, Gold Finger |
