Finitura superficia di rame nuda del bordo Taconic a più strati del PWB di TLF-35 400x500mm
  • Nome
  • Nome
  • Nome
  • Nome

Finitura superficia di rame nuda del bordo Taconic a più strati del PWB di TLF-35 400x500mm

MOQ: 1pcs
Imballaggio standard: Vuoto bags+Cartons
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000pcs al mese
Dettagli Informazioni
Descrizione del prodotto
Informazioni dettagliate
Luogo di origine
La Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-091.V1.0
Materiale di base:
laminati Organico-ceramici TLF-35
Conteggio di strato:
1 strato, 2 strati, 4 strati.
Spessore del PWB:
0.8mm, 1.6mm
Dimensione del PWB:
≤400 mm x 500 mm
Peso di rame:
0.5oz, 1oz, 2oz
Finitura superficia:
Rame nudo, HASL, ENIG, latta ecc. di immersione.
Evidenziare:

Bordo a più strati di rame nudo del PWB

,

bordo a più strati del PWB di 400x500mm

,

Bordo a più strati del PWB IATF16949

Descrizione del prodotto

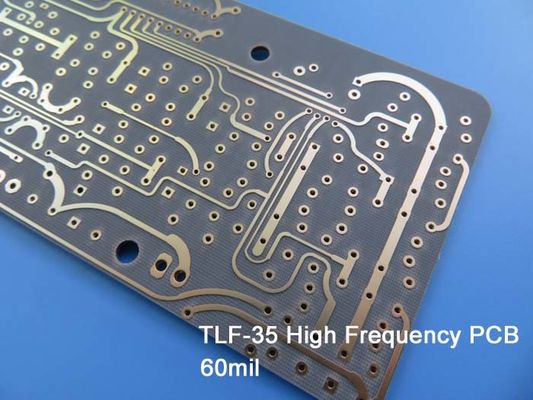

Taconic TLF-35 PCB ad alta frequenzacon rivestimento spesso 30mil, 60mil Immersion Gold, HASL, Immersion Silver e Tin

(I PCB sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)



Ciao a tutti,

Oggi parliamo del PCB ad alta frequenza TLF-35.



Taconic TLF-35 è un laminato in ceramica organica basato su un rinforzo in vetro intrecciato.È il risultato sia della tecnologia di riempimento in ceramica che della fibra di vetro rivestita in PTFE.



Finitura superficia di rame nuda del bordo Taconic a più strati del PWB di TLF-35 400x500mm 0



Valori tipici di TLF-35

Proprietà Metodo di prova Unità Valore Unità Valore
Costante dielettrica a 1,9 GHz IPC-TM650 2.5.5.5.1 mod   3,50±0,05   3,50±0,05
Fattore di dissipazione a 1,9 GHz IPC-TM650 2.5.5.5.1 mod   0.0016   0.0016
Fattore di dissipazione a 10 GHz IPC-TM650 2.5.5.5.1 mod   0,0022   0,0022
Assorbimento dell'acqua IPC-TM 650 2.6.2.1 % 0.03 % 0.03
Peel Strength (1 oncia di rame) IPCTM 650 2.4.8 Libbre/pollici lineari 10 N/mm 1.8
Resistività di volume IPC-TM 650 2.5.17.1 Mohm·cm 2,0 x 109 Mohm·cm 2,0 x 109
Resistività superficiale IPC-TM 650 2.5.17.1 Mah 3,0 x 108 Mah 3,0 x 108
Resistenza alla flessione in senso longitudinale IPCTM 650 650 2.4.4 psi 13000 N/mm2 90
Resistenza alla flessione trasversale IPCTM 650 650 2.4.4 psi 13000 N/mm2 90
Conduttività termica IPC-TM 650 2.4.50 W/m/K 0,37 W/m/K 0,37
xy CET (50 ~ 150℃) IPC-TM 650 2.4.41 ppm/℃ 9-12 ppm/℃ 9-12
z CET (50 ~ 150℃) IPC-TM 650 2.4.41 ppm/℃ 80 ppm/℃ 80
Infiammabilità UL-94   V-0   V-0




Beneficiamo dei suoi seguenti vantaggi:

1. Distorsione di intermodulazione di fase migliorata (PIMD) con DK3.5

TLF-35 è progettato per ottenere prestazioni PIMD migliorate su PCB dimensionati per l'applicazione dell'antenna.La costante dielettrica di TLF-35 è 3,5 che è simile ai livelli richiesti PIMD.



2. Migliore qualità del PTH

Mostra una migliore qualità PTH che si traduce in una parete del foro più stabile e resistenza all'isolamento anche per i fori più piccoli.



3. Stabile ad alta frequenza

TLF-35 è progettato per offrire prestazioni superiori ad alta frequenza.



4. Basso assorbimento di umidità

Il suo bassissimo tasso di assorbimento dell'umidità e il basso fattore di dissipazione riducono al minimo lo sfasamento con la frequenza.



5. Costo.

Il basso costo realizza applicazioni commerciali a microonde e radiofrequenza ad alto volume.



Finitura superficia di rame nuda del bordo Taconic a più strati del PWB di TLF-35 400x500mm 1



Le applicazioni tipiche sono illustrate di seguito.

1. Antenna

2. Amplificatori di potenza (TD-SCDMA, WCDMAS, LTE, WLAN ecc.)

3. LNA, Ripetitore PA

4. Componenti RF passivi (filtri, accoppiatori ecc.)



Finitura superficia di rame nuda del bordo Taconic a più strati del PWB di TLF-35 400x500mm 2



NostroCapacità PCB(TLF-35)

Capacità PCB
Materiale PCB: Laminati organici-ceramici
Designazione: TLF-35
Costante dielettrica 3,50±0,05
Numero di strati: 1 strato, 2 strati, 4 strati.
Peso del rame: 0,5 once, 1 oz, 2 oz
Spessore PCB: 0,8 mm, 1,6 mm
Dimensione PCB: ≤400 mm x 500 mm
Finitura superficiale: Rame nudo, HASL, ENIG, stagno per immersione ecc.
　 　



Siamo in grado di fornire PCB ad alta frequenza TLF-35 con rame da 1 oz e 2 oz, spessore 0,8 mm e 1,6 mm, dimensioni massime del pannello 400 X 500 mm, con finitura superficiale in rame nudo, HASL, ENIG, stagno per immersione ecc.



Bicheng è specializzata nella fornitura di prototipi, piccoli lotti e servizi di produzione di massa.

In caso di domande, non esitare a contattarci.



Grazie per la tua lettura.
