Dettagli:
Termini di pagamento e spedizione:
|
| Materiale di base: | Vetroresina tessuta leggera | Conteggio di strato: | 1 strato, 2 strati, 4 strati. |
|---|---|---|---|
| Spessore del PWB: | 0.2mm, 0.3mm, 0.6mm, 0.8mm, 1.6mm | Dimensione del PWB: | ≤400mm X 500mm |
| Peso di rame: | 0,5 once, 1 once, 2 once | Finitura superficia: | Rame nudo, HASL, ENIG, latta ecc. di immersione. |
| Evidenziare: | PWB ad alta frequenza Taconic,PWB Taconic tessuto leggero della vetroresina,TLY-3FF che ricopre PWB ad alta frequenza |
||

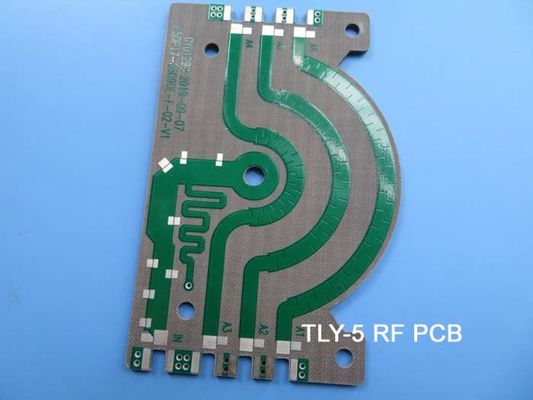

PWB ad alta frequenza di TLY Taconic con il rivestimento di TLY-5, di TLY-5-L, di TLY-3, di TLY-3FF con HASL, l'oro di immersione, OSP e latta
(PWB sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Ciao ognuno,
Oggi, stiamo parlando del PWB di alta frequenza sviluppato sul materiale di TLY.
I laminati di TLY sono fabbricati con vetroresina tessuta molto leggera, che provengono da Taconic Company. Sono più dimensionale stabili di quanto i composti a fibra rinforzata tagliati di PTFE. Poiché sono più meccanicamente stabili, è adatto a fabbricazione in grande quantità.
Il fattore di dissipazione basso permette al riuscito spiegamento per le applicazioni automobilistiche del radar progettate a 77 gigahertz come pure ad altre antenne nelle frequenze d'onda di millimetro.
Traiamo giovamento dai suoi seguenti vantaggi:
1. Dimensionale stabile:
Il montaggio in grande quantità diventa possibile.
2. DF più basso
Nella gamma costante dielettrica bassa, il fattore di dissipazione è circa 0,0009 a 10 gigahertz.
3. Assorbimento della bassa umidità
Può lavorare nell'ambiente severo.
4. Alta forza di buccia di rame
È alti fino a 2,32, dimensionale stabile.
5. La dk uniforme e coerente
Per la maggior parte dei spessori, la costante dielettrica può essere specificata dovunque all'interno di questa gamma con una tolleranza di +/--0,02
Le applicazioni tipiche includono:
Comunicazioni cellulari
Amplificatori di potenza, filtri, accoppiatori
Spazio aereo, elettronica aeronautica
Antenne a allineamento di fase
Ci sono 6 membri nella famiglia di TLY. Abbiamo azione per TLY-5. Altri sono acquistati secondo il requisito dei clienti.
| Capacità del PWB | |
| Materiale del PWB: | Vetroresina tessuta leggera |
| Famiglia di TLY (±0.02 costante dielettrico) | TLY-5A (DK=2.17) |
| TLY-5A-L (DK=2.17) | |
| TLY-5 (DK=2.20) | |
| TLY-5-L (DK=2.20) | |
| TLY-3 (DK=2.33) | |
| TLY-3FF (DK=2.33) | |
| Conteggio di strato: | 1 strato, 2 strati, 4 strati. |
| Peso di rame: | 0.5oz, 1oz, 2oz |
| Spessore del PWB: | 0.2mm, 0.3mm, 0.6mm, |
| 0.8mm, 1.6mm | |
| Dimensione del PWB: | ≤400mm X 500mm |
| Finitura superficia: | Rame nudo, HASL, ENIG, latta ecc. di immersione. |
Bicheng si specializza nel fornirgli il prototipo, i piccoli lotti ed il servizio di fabbricazione in serie.
Se avete qualunque domande, senta libero prego per contattarci.
Grazie per la vostra lettura.
Appendice: Valori tipici di TLY
| VALORI TIPICI DI TLY | |||||
| Proprietà | Metodo di prova | Unità | Valore | Unità | Valore |
| La dk a 10 gigahertz | IPC-650 2.5.5.5 | 2,2 | 2,2 | ||
| Df a 10 gigahertz | IPC-650 2.5.5.5 | 0,0009 | 0,0009 | ||
| Assorbimento dell'umidità | IPC-650 2.6.2.1 | % | 0,02 | % | 0,02 |
| Ripartizione dielettrica | IPC-650 2.5.6 | chilovolt | >45 | chilovolt | >45 |
| Resistenza dielettrica | ASTM D 149 | V/mil | 2.693 | V/mil | 106.023 |
| Resistività di volume | IPC-650 2.5.17.1 (dopo gli impiegati elevati.) | Mohms/cm | 1010 | Mohms/cm | 1010 |
| Resistività di volume | IPC-650 2.5.17.1 (dopo umidità) | Mohms/cm | 1010 | Mohms/cm | 109 |
| Resistività di superficie | IPC-650 2.5.17.1 (dopo gli impiegati elevati.) | Mohms | 108 | Mohms | 108 |
| Resistività di superficie | IPC-650 2.5.17.1 (dopo umidità) | Mohms | 108 | Mohms | 108 |
| Flex Strength (MD) | IPC-650 2.4.4 | PSI | 14.057 | N/mm2 | 96,91 |
| Flex Strength (CD) | IPC-650 2.4.4 | PSI | 12.955 | N/mm2 | 89,32 |
| Buccia Stength (rame del ½ oz.ed) | IPC-650 2.4.8 | Ibs. /inch | 11 | N/mm | 1,96 |
| Buccia Stength (1 rame oz.CL1) | IPC-650 2.4.8 | Ibs. /inch | 16 | N/mm | 2,86 |
| Buccia Stength (un rame .CV1 da 1 oncia.) | IPC-650 2.4.8 | Ibs. /inch | 17 | N/mm | 3,04 |
| Buccia Stength | IPC-650 2.4.8 (dopo gli impiegati elevati.) | Ibs. /inch | 13 | N/mm | 2,32 |
| Modulo di Young (MD) | ASTM D 3039/IPC-650 2.4.19 | PSI | 1,4 x 106 | N/mm2 | 9,65 x 103 |
| Il rapporto di Poisson (MD) | ASTM D 3039/IPC-650 2.4.19 | 0,21 | 0,21 | ||
| Conducibilità termica | ASTM F 433 | W/M*K | 0,22 | W/M*K | 0,22 |
| Stabilità dimensionale (MD, 10mil) | IPC-650 2.4.39 (sforzo bake&thermal di avg.after) | mil/pollice | -0,038 | -0,038 | |
| Stabilità dimensionale (CD, 10mil) | IPC-650 2.4.39 (sforzo bake&thermal di avg.after) | mil/pollice | -0,031 | -0,031 | |
| Densità (peso specifico) | ASTM D 792 | g/cm3 | 2,19 | g/cm3 | 2,19 |
| CTE (ascissa) (25-260℃) | ASTM D 3386 (TMA) | ppm/℃ | 26 | ppm/℃ | 26 |
| CTE (asse y) (25-260℃) | ASTM D 3386 (TMA) | ppm/℃ | 15 | ppm/℃ | 15 |
| CTE (asse) di Z (25-260℃) | ASTM D 3386 (TMA) | ppm/℃ | 217 | ppm/℃ | 217 |
| Degassamento della NASA (% di TML) | 0,01 | 0,01 | |||
| Degassamento della NASA (% di CVCM) | 0,01 | 0,01 | |||
| Degassamento della NASA (% di WVR) | 0,00 | 0,00 | |||
| Valutazione di infiammabilità UL-94 | UL-94 | V-0 | V-0 | ||
