Circuito ad alta frequenza Taconic di rame del PWB di RF-35TC 0.3mm 1oz rf

MOQ:	1pcs
prezzo:	USD9.99-99.99
Imballaggio standard:	Vuoto bags+Cartons
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000pcs al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

La Cina

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-104.V1.0

Materiale di base:

Taconico RF-35TC

Numero di strati:

1 strato, 2 strati, tipo a più strati e ibrido

Spessore del PCB:

0.3mm, 0.6mm, 0.8mm, 1.6mm (10mil, 20mil, 30mil, 60mil di substrato)

Dimensione del PCB:

≤ 400 mm x 500 mm

Maschera di saldatura:

Verde, rosso, nero, bianco, blu ecc.

Peso di rame:

0.5oz, 1oz, 2oz

Finitura superficiale:

Rame nudo, HASL, ENIG, latta ecc. di immersione.

Evidenziare:

bordo del PWB di 1oz rf

bordo del PWB di 0.3mm rf

circuito ad alta frequenza di 0.3mm

Descrizione del prodotto

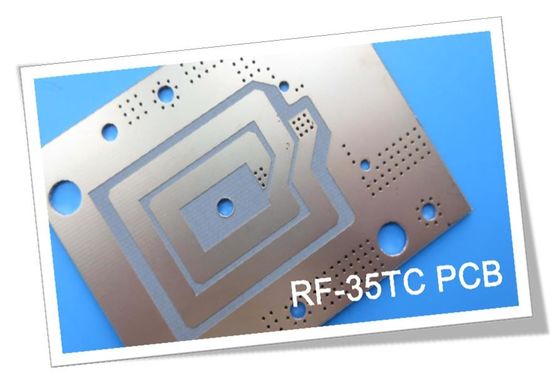

PWB ad alta frequenza di RF-35TC Taconic con l'oro di immersione 10mil, 20mil, 30mil e 60mil e l'argento ricoprenti spessi di immersione

(PWB sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

Ciao ognuno,

Oggi, introduciamo il PWB ad alta frequenza sviluppato su RF-35TC.

RF-35TC è un PTFE basato, materiale riempito ceramico di alta frequenza della vetroresina dalla società Taconic.

In primo luogo, dia un'occhiata ad alcuni dei suoi vantaggi:

Circuito ad alta frequenza Taconic di rame del PWB di RF-35TC 0.3mm 1oz rf 0

Gestione termica eccezionale

Questo materiale offre la prestazione superiore di dissipazione di calore, in modo da è un tipo di laminato con poche perdite termicamente conduttivo. È più adatto per le applicazioni di alto potere. Il calore dissipa a partire dagli entrambi la linea di trasmissione sulle componenti di superficie e del PWB del supporto quale il condensatore ecc.

Similmente, la stabilità della dk è attraverso una vasta gamma di temperature; i guadagni e le efficienze dell'antenna sono migliorati molto bene, legami di RF-35TC al rame di basso profilo, riducente la perdita di inserzione.

Ritornando a tavola, diamo un'occhiata alle sue applicazioni principali:

1. Amplificatori di potenza: Estremamente - un Df basso di 0,0011 e l'alta conducibilità termica sono particolare adatti per le applicazioni dell'amplificatore di potenza.

2. Accoppiatori: L'asse basso CTE di Z e la temperatura dk stabile sono critici per sia gli accoppiatori stretti che vasti della sovrapposizione della banda.

3. Filtri: I valori bassi di Y e di X CTE sono cruciali per il mantenimento delle distanze critiche fra gli oligoelementi in un filtro stampato

Inoltre, è inoltre ampiamente usato in antenne, attrezzatura satellite ecc. Dopo, diamo un'occhiata alle nostre capacità del PWB.

Capacità del PWB
Materiale del PWB:	PTFE ha basato il substrato riempito ceramico della vetroresina
Designatore:	RF-35TC
Costante dielettrica @ 10GHz:	3,50
Costante dielettrica @ 10GHz:	3,50
Conteggio di strato:	1 strato, 2 strati, tipo a più strati e ibrido
Peso di rame:	0.5oz, 1oz, 2oz
Spessore del PWB:	0.3mm, 0.6mm, 0.8mm, 1.6mm
Spessore del PWB:	(substrato 10mil, 20mil, 30mil, 60mil)
Maschera della lega per saldatura:	Ecc. verde, rosso, nero, bianco, blu.
Dimensione del PWB:	≤400mm X 500mm
Finitura superficia:	Rame nudo, HASL, ENIG, latta ecc. di immersione.

Attualmente, la nostra società può fornire il singolo PWB parteggiato, il doppio PWB parteggiato, il PWB a più strati ed il PWB ibrido.

Lo spessore di rame è pricipalmente 1oz e 2oz.

Secondo gli usi differenti, ci sono molti generi di spessore per scegliere, come da 0.3mm, da 0.6mm, da 0.8mm e da 1.6mm.

Il colore della maschera della lega per saldatura è disponibile ecc. verde, rosso, nero, bianco e blu.

La nostra dimensione massima del PWB è all'interno di 400X 500mm.

Varie finiture superfice sono disponibili, quali rame, il livello di aria calda nudi, oro di immersione e latta di immersione.

Circuito ad alta frequenza Taconic di rame del PWB di RF-35TC 0.3mm 1oz rf 1

Il colore di base del PWB di RF-35TC è marrone e grigio.

La nostra società mette a fuoco sui prototipi, sul piccolo lotto e sulla fabbricazione in serie. Se avete tutte le domande, senta libero prego per contattarci.

Grazie per leggere.

Appendice: Scheda di dati RF-35TC

VALORI TIPICI DI RF-35TC
Proprietà	Metodo di prova	Unità	Valore	Unità	Valore
Gigahertz della dk @10	IPC-650 2.5.5.5 .1 (modificato)		3,5		3,5
Tck (-℃ 30 - 120)	IPC-650 2.5.5.5 .1 (modificato)	PPM	24	PPM	24
Gigahertz di Df @10	IPC-650 2.5.5.5 .1 (modificato)		0,0011		0,0011
Ripartizione dielettrica	IPC-650 2.5.6 (in-aereo, due perni in olio)	chilovolt	56,7	chilovolt	56,7
Resistenza dielettrica	ASTM D 149 (tramite l'aereo)	V/mil	570	V/mm	22.441
Resistenza di arco	IPC-650 2.5.1	Secondi	304	Secondi	304
Assorbimento dell'umidità	IPC-650 2.6.2.1	%	0,05	%	0,05
Resistenza alla flessione (MD)	ASTM D 790/IPC-650 2.4.4	PSI	12.900	N/mm2	88,94
Resistenza alla flessione (CD)	ASTM D 790/IPC-650 2.4.4	PSI	11.700	N/mm2	80,67
Resistenza alla trazione (MD)	ASTM D 3039/IPC-TM-650 2.4.19	PSI	9.020	N/mm2	62,19
Resistenza alla trazione (CD)	ASTM D 3039/IPC-TM-650 2.4.19	PSI	7.740	N/mm2	53,37
Allungamento a rottura (MD)	ASTM D 3039/IPC-TM-650 2.4.19	%	1,89	N/mm	1,89
Allungamento a rottura (CD)	ASTM D 3039/IPC-TM-650 2.4.19	%	1,7	%	1,7
Modulo di Young (MD)	ASTM D 3039/IPC-TM-650 2.4.19	PSI	667.000	N/mm2	4.599
Modulo di Young (CD)	ASTM D 3039/IPC-TM-650 2.4.19	PSI	637.000	N/mm2	4.392
Il rapporto di Poisson (MD)	ASTM D 3039/IPC-TM-650 2.4.19		0,18		0,18
Il rapporto di Poisson (CD)	ASTM D 3039/IPC-TM-650 2.4.19		0,23		0,18
Modulo compressivo	ASTM D 695 (℃ 23)	PSI	560.000	N/mm2	3.861
Resistenza alla flessione (MD)	ASTM D 790/IPC-650 2.4.4	PSI	1,46 x 106	N/mm2	10.309
Resistenza alla flessione (CD)	ASTM D 790/IPC-650 2.4.4	PSI	1,50 x 106	N/mm2	10.076
Buccia Stength (½ oz.CVH)	IPC-650 2.4.8 (stress termico.)	Ibs. /inch	7	g/cm3	1,25
Conducibilità termica (Unclad,℃ 125)	ASTM F433 (flusso di calore custodetto)	Con (Mk)	0,6	Con (Mk)	0,6
Conducibilità termica (C1/C1,125℃)	ASTM F433 (flusso di calore custodetto)	Con (Mk)	0,92	Con (Mk)	0,92
Conducibilità termica (CH/CH,℃ 125)	ASTM F433 (flusso di calore custodetto)	Con (Mk)	0,87	Con (Mk)	0,87
Stabilità dimensionale (MD)	IPC-650-2.4.39 Sec.5.4 (dopo incissione all'acquaforte)	mils/in.	0,23	mm/M	0,23
Stabilità dimensionale (CD)	IPC-650-2.4.39 Sec.5.4 (dopo incissione all'acquaforte)	mils/in.	0,64	mm/M	0,64
Stabilità dimensionale (MD)	IPC-650-2.4.39 Sec.5.5 (stress termico.)	mils/in.	-0,04	mm/M	-0,04
Stabilità dimensionale (CD)	IPC-650-2.4.39 Sec.5.5 (stress termico.)	mils/in.	0,46	mm/M	0,46
Resistività di superficie	IPC-650 2.5.17.1 (dopo gli impiegati elevati.)	Mohms	8,33 x 107	Mohms	8,33 x 107
Resistività di superficie	IPC-650 2.5.17.1 (dopo umidità)	Mohms	6,42 x 107	Mohms	6,42 x 107
Resistività di volume	IPC-650 2.5.17.1 (dopo gli impiegati elevati.)	Mohms/cm	5,19 x 108	Mohms/cm	5,19 x 108
Resistività di volume	IPC-650 2.5.17.1 (dopo umidità)	Mohms/cm	2,91 x 108	Mohms/cm	2,91 x 108
CTE (ascissa) (25-260℃)	IPC-650 2.4.41/ASTM D 3386	ppm/℃	11	ppm/℃	11
CTE (asse y) (25-260℃)	IPC-650 2.4.41/ASTM D 3386	ppm/℃	13	ppm/℃	13
CTE (asse) di Z (25-260℃)	IPC-650 2.4.41/ASTM D 3386	ppm/℃	34	ppm/℃	34
Densità	ASTM D 792	g/cm3	2,35	g/cm3	2,35
Durezza	ASTM D 2240 (riva D)		79,1		79,1
Sforzo alla rottura (MD)	ASTM D 790/IPC-650 2.4.4	%	0,014	%	0,014
Sforzo alla rottura (CD)	ASTM D 790/IPC-650 2.4.4	%	0,013	%	0,013
Calore specifico	ASTM E 1269-05, E 967-08, E968-02	J (℃ di g)	0,94	J (℃ di g)	0,94
Il TD (perdita di peso di 2%)	IPC-650 2.4.24.6 /TGA	di	788	℃	420
Il TD (perdita di peso di 5%)	IPC-650 2.4.24.6 /TGA	di	817	℃	436
