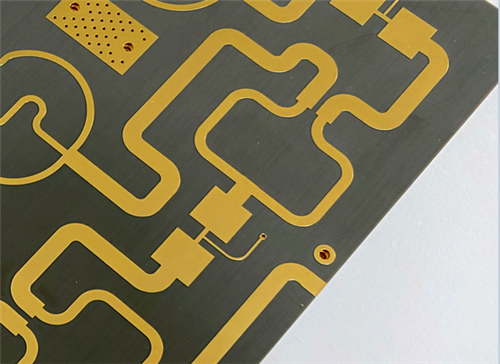

Questo PCB rigido a 2 strati TLY-5 è un circuito stampato ad alta frequenza con perdite ultra basse, progettato per applicazioni a onde millimetriche e RF ad alta precisione.Costruito con strati di PTFE rinforzati in fibra di vetro TLY-5 ad alta stabilità, questo PCB rigido ha uno spessore di scheda di 0,3 mm e una finitura di superficie EPIG affidabile, abbinata a uno strato esterno di rame da 1 oz.Prodotto secondo rigorose linee guida IPC-Classe 2 e testato al 100% elettricamente prima della consegna, fornisce perdite dielettriche minime, eccezionale stabilità dimensionale e prestazioni elettriche costanti per radar automobilistici a 77 GHz, comunicazioni satellitari, apparecchiature a onda millimetrica a banda Ka/E/W,e sistemi aerospaziali ad alta affidabilitàDiamo il benvenuto alle richieste di file Gerber globali e offriamo spedizioni in tutto il mondo.
Che cos'è il laminato TLY-5?
TLY-5 rappresenta un substrato composito PTFE ad alta frequenza di qualità superiore,utilizzando rinforzo in fibra di vetro tessuto ultraleggero per ottenere una stabilità dimensionale molto migliore rispetto ai materiali PTFE convenzionali a fibre tritateLa sua matrice strutturale tessuta raffinata migliora l'uniformità meccanica complessiva e la consistenza strutturale, rendendo TLY-5 una scelta ideale per la produzione di massa su larga scala.
Grazie al suo fattore di dissipazione estremamente basso e alla tolleranza della costante dielettrica strettamente controllata, i substrati TLY-5 mantengono una trasmissione del segnale stabile attraverso diverse bande di frequenza di onde millimetriche.Attenua efficacemente l'attenuazione del segnale ad alta frequenza, deriva di frequenza e problemi di deformazione strutturalePCB ad alta frequenzaS, garantendo un funzionamento affidabile a lungo termine per radar di precisione, comunicazioni wireless e sistemi di amplificazione RF.
Caratteristiche fondamentali delle prestazioni del PCB ad alta frequenza TLY-5
Il substrato TLY-5 offre caratteristiche elettriche, fisiche e termiche superiori, soddisfacendo pienamente i rigorosi standard industriali e aerospaziali per il funzionamento dei circuiti ad alta frequenza:
Costante dielettrica di precisione (Dk): Dk stabile di 2,2 con una tolleranza stretta di ±0,02 a 10 GHz/23°C, garantendo una costante precisione di trasmissione del segnale ad alta frequenza
Fattore di dispersione ultra-basso (Df): Tangente di perdita estremamente bassa di 0,0009 a 10 GHz, riducendo al minimo l'attenuazione del segnale ad alta frequenza e la perdita di trasmissione
Densità fisica stabile: densità specifica standard di 2,19 g/cm3, realizzando un design PCB leggero mantenendo la rigidità strutturale
Superiore resistenza all'umidità: tasso di assorbimento dell'umidità ultra-basso dello 0,02%, impedendo il degrado delle prestazioni elettriche in ambienti di lavoro umidi
Coefficiente di espansione termica (CTE) controllabile: asse X 26 ppm/°C, asse Y 15 ppm/°C, asse Z 217 ppm/°C, corrispondente all'espansione e alla contrazione del foglio di rame per evitare la crepa della scheda e il guasto del circuito
Principali vantaggi del PCB TLY-5
Con prestazioni di resistenza equilibrate e complete, i substrati in PTFE in fibra di vetro tessuti TLY-5 superano molti materiali tradizionali ad alta frequenza, fornendo prestazioni stabili, convenienti,e soluzioni ad alta affidabilità per applicazioni avanzate di RF e onde millimetriche:
Eccellente stabilità dimensionale: la struttura in fibra di vetro tessuta evita deformazioni e deviazioni di dimensioni durante la lavorazione e l'uso a lungo termine
Le prestazioni DF basse leader del settore: la tangente a perdita ultra-bassa garantisce una trasmissione ad attenuazione ultra-bassa per i segnali di onda millimetrica
Superiore resistenza all'umidità: basso assorbimento dell'umidità si adatta a condizioni di lavoro ambientali complesse
Alta resistenza allo sbucciamento del rame: prestazioni di legame affidabili tra foglio di rame e substrato, evitando la sbucciatura e il guasto del circuito
DK uniforme e coerente: una tolleranza stretta della costante dielettrica garantisce la coerenza delle prestazioni del prodotto del lotto
Principali specifiche di costruzione del PCB
| Parametro |
Specificità specifica |
| Materiale di base |
TLY-5 laminato in fibra di vetro tessuto rinforzato in PTFE |
| Numero di strati |
2 strati (struttura rigida) |
| Dimensioni della scheda |
45 mm × 87 mm (tolleranza ± 0,15 mm, 1 pezzo) |
| Traccia/spazio minimo |
6/10 mils, adattabile alla progettazione di circuiti RF ad alta precisione |
| Dimensione minima del foro |
0.4 mm |
| Via Design |
Nessun via cieco, solo via perforata per una struttura stabile |
| Spessore della tavola finita |
0.3 mm, ultra-sottile per l'integrazione di dispositivi a onde millimetriche compatti |
| Peso del rame finito |
1 oz (1.4 mils) strati esterni di rame, portamento di corrente stabile e trasmissione del segnale |
| Via spessore del rivestimento |
20 μm, garantendo un'affidabile conduttività e resistenza all'ossidazione |
| Finitura superficiale |
EPIG, ottimizzazione dell'affidabilità della saldatura e dell'adesione dei componenti |
| Fabbricazione a partire da fibre sintetiche |
Nessuna scherma di seta superiore e inferiore, garantendo una trasmissione del segnale ad alta frequenza pura |
| Maschera di saldatura |
Nessuna maschera di saldatura superiore e inferiore |
| Standard di prova di qualità |
Test elettrico completo al 100% prima della spedizione per eliminare i difetti di circuito aperto/corto circuito |
2 strati TLY-5 PCB stack-Struttura
Questo impianto rigido a due strati standardizzato adotta un materiale dielettrico TLY-5 ad alta stabilità, con una distribuzione degli sforzi a strati equilibrata e una eccezionale stabilità del segnale ad alta frequenza,perfettamente adatto per ambienti operativi professionali a onde millimetriche:
| Sequenza di strati |
Specificità del materiale |
Spessore |
Funzione centrale |
| Strato esterno 1 (alto) |
Fogli di rame conduttivi |
35 μm |
Trasmissione del segnale delle onde millimetriche e supporto per la saldatura dei componenti |
| Strato dielettrico del nucleo |
Laminato di PTFE ad alta frequenza TLY-5 |
0.191 mm (7,5 mil) |
Isolamento dielettrico a basse perdite, base stabile di trasmissione del segnale ad alta frequenza |
| Strato esterno 2 (sotto) |
Fogli di rame conduttivi |
35 μm |
Trasmissione del circuito ausiliario e sostegno dell'equilibrio strutturale |
Statistiche sui PCB
| Parametro |
Valore specifico |
| Componenti |
37 |
| Total Pads |
149 |
| Acciai per il buco |
85 |
| Pad SMT superiori |
64 |
| Pad SMT di fondo |
0 |
| Vias |
139 |
| Reti |
2 |
Formato accettato delle opere d'arte: Accettiamo file Gerber standard in formato RS-274-X da clienti globali.e una produzione formale semplificata, garantendo una collaborazione tecnica fluida e priva di errori per tutti i progetti internazionali di personalizzazione dei PCB.
Standard di qualità della produzione:Tutti i PCB ad alta frequenza TLY-5 sono fabbricati e ispezionati in stretta conformità alle specifiche di affidabilità industriale IPC-Classe-2.Strette procedure di produzione e di controllo della qualità garantiscono una precisione dimensionale costante e prestazioni elettriche stabili per ogni lotto di produzione.
Servizio di fornitura globale:Forniamo quote di PCB personalizzate in tutto il mondo e servizi di spedizione internazionali.e forniamo soluzioni complete in un unico punto di riferimento che coprono la quotazione dei PCB, produzione di precisione, controllo di qualità completo e consegna logistica globale.
Scenari tipici di applicazione
Combinando perdite di segnale ultra basse, eccezionale stabilità strutturale e prestazioni superiori di frequenza di onda millimetrica, i PCB a 2 strati TLY-5 sono ampiamente adottati nei sistemi RF di fascia alta,dispositivi a onde millimetriche, e apparecchiature elettroniche di precisione aerospaziali:
Radar automobilistico: sistemi di rilevamento radar a onde millimetriche montati su veicoli a 77 GHz
Comunicazioni satellitari e cellulari: terminali di comunicazione satellitare e moduli RF di stazioni base cellulari
Amplificatori di potenza: schede di circuito di amplificatori di potenza RF ad alta frequenza
Dispositivi LNB, LNA e LNC: amplificatori a basso livello di rumore e convertitori a basso livello di rumore
Apparecchiature aerospaziali: moduli di comunicazione e rilevamento di precisione aerospaziali
Applicazioni a banda d'onda millimetrica: dispositivi ad alta frequenza professionali a banda Ka, E e W
