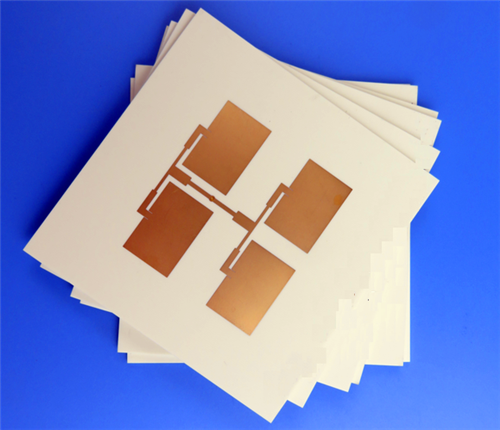

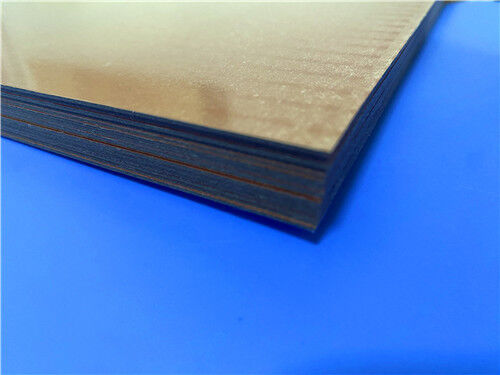

Questo PCB rigido ad alta frequenza a due strati personalizzato utilizza un substrato dielettrico in PTFE in ceramica senza vetro TFA294 di qualità aerospaziale.applicazioni a microonde e onde millimetriche a bassa perdita, la scheda è dotata di finitura superficiale in oro immersivo con una struttura a doppio lato completamente priva di maschera di saldatura e serigrafia.garantire una coerenza superiore e un'affidabilità a lungo termine per i sistemi elettronici RF e aerospaziali di fascia alta.
Specificativi dei PCB
| Parametro |
Specificità |
| Materiale di base |
TFA294 Substrato composito ceramico PTFE senza vetro |
| Numero di strati |
PCB rigidi a due strati |
| Dimensioni della scheda |
970,53 mm × 100,28 mm (1 pezzo), tolleranza: ±0,15 mm |
| Traccia minima / spazio |
4 ml / 6 ml |
| Dimensione minima del foro meccanico |
0.35mm |
| Per tipo |
Solo via perforata, senza via cieca. |
| Spessore della tavola finita |
1.1 mm |
| Peso del rame finito |
1 oz (1,4 ml) per gli strati esterni |
| Via spessore del rivestimento |
20 μm |
| Finitura superficiale |
Oro per immersione |
| Strato di vetrina |
Non contenente filtro di seta, sia sul lato superiore che sul lato inferiore |
| Strato di maschera di saldatura |
Completamente senza maschera di saldatura su entrambi i lati |
| Prova di qualità |
Test elettrici effettuati al 100% prima della spedizione |
Struttura di accumulo dello strato PCB
| Nome dello strato |
Specificità |
| Strato di rame 1 (in alto) |
Spessore di rame finito di 35 μm |
| Core dielettrico |
TFA294 substrato ceramico in PTFE, spessore 1,016 mm (40 mil) |
| Strato di rame 2 (sotto) |
Spessore di rame finito di 35 μm |
Arti e standard di qualità
Formato delle immagini: fabbricato con i file standard Gerber RS-274-X per garantire un modello di circuito preciso e una piena compatibilità di produzione.
Standard di qualità: tutti i processi di fabbricazione e ispezione sono rigorosamente conformi alle specifiche di affidabilità IPC-Classe-2 per prestazioni stabili e durata strutturale a lungo termine.
Copertura dei servizi: supporto alla consegna globale e all'approvvigionamento affidabile di prodotti per i progetti internazionali di PCB ad alta frequenza.
Riassunto dei materiali della serie TFA
La serie TFA rappresenta l'avanzata gamma di prodotti senza vetroPTFEi substrati dielettrici compositi in ceramica, che adottano processi innovativi di miscelazione nanoceramica e di laminazione specializzati al posto della tradizionale produzione di impregnazione in fibra di vetro.Eliminazione dell'effetto fibra di vetro durante la propagazione di onde elettromagnetiche, questo materiale riduce al minimo l'anisotropia dell'asse X/Y/Z e offre proprietà elettriche, termiche e meccaniche ultrauniformi.perdite dielettriche ultrabasse e prestazioni di espansione termica corrispondenti al rameDisponibile con quattro costanti dielettriche personalizzabili (2.94, 3.0, 6.15, 10.2), la serie TFA funge da alternativa ad alta affidabilità e di qualità aerospaziale ai substrati ad alta frequenza importati.
TFA294 Caratteristiche e vantaggi essenziali
Performance dielettrica stabile: fornisce una DK stabile di 2,94 a 10GHz e una DF ultra-bassa di 0,0010 (10/20GHz) / 0,0012 (40GHz), consentendo la trasmissione di segnali a banda larga e a onde millimetriche a bassa perdita.
TCDK ultra-basso: mantiene un TCDK minimo di -5 ppm/°C tra -55°C e 150°C, garantendo proprietà dielettriche costanti in condizioni di variazioni di temperatura estreme.
CTE basso equilibrato: caratteristiche corrispondenti ai valori di CTE (18 ppm/°C X/Y, 32 ppm/°C asse Z) nell'intervallo da -55°C a 288°C, attenuando lo stress termico e migliorando l'affidabilità strutturale del PTH.
Dissipazione termica efficiente: con una conduttività termica di 0,59 W/mk, dissipa rapidamente il calore di esercizio e previene il degrado delle prestazioni in condizioni di lavoro continue ad alta potenza.
Bassa sensibilità all'umidità: l'assorbimento di umidità ultra-basso dello 0,03% impedisce la deriva dei parametri elettrici in ambienti umidi, garantendo un funzionamento stabile del circuito a lungo termine.
Scenari tipici di applicazione
Sfruttando la struttura senza vetro, perdite ultra basse, stabilità a temperature estreme e anisotropia minima, i PCB TFA294 sono ideali per sistemi ad alta frequenza ad alta precisione e sensibili alle fasi nell'aerospazio,settori della comunicazione militare e satellitare:
- Equipaggiamenti aerei e aerei, sistemi elettronici di bordo di aeromobili
- Circuiti a microonde ad alta precisione e sistemi di antenne sensibili alla fase
- Radar di allarme rapido e dispositivi radar aerei
- Antenne a serie di fasi e reti di formazione del fascio
- Sistemi di comunicazione e navigazione via satellite
- Moduli amplificatori di potenza ad alta frequenza
