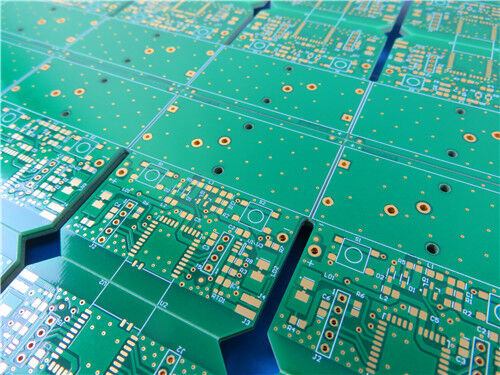

Questo PCB ibrido ad alta frequenza personalizzato a 4 strati adotta il substrato rinforzato con vetro ceramico idrocarburico termoindurente WL-CT338 combinato con materiali dielettrici FR4 ad alta Tg. Dotato di maschera di saldatura verde a doppio lato con legenda bianca e finitura superficiale ENIG, il PCB applica peso differenziato del rame interno/esterno, standardFR4processo di fabbricazione e struttura di laminazione stabile. Con uno spessore di laminazione finito di 1,47 mm e una dimensione della scheda di 175 mm x 121 mm (10 pezzi), offre eccezionale stabilità termica, bassa perdita ad alta frequenza, prestazioni CTE abbinate e lavorabilità superiore per applicazioni aerospaziali, radar e elettroniche RF ad alta potenza.
Specifiche del PCB
| Elemento parametro |
Specifica |
| Configurazione dei livelli |
PCB multistrato rigido a 4 strati |
| Dimensione della scheda |
175 mm × 121 mm (10 pezzi) |
| Spessore di laminazione finita |
1,47 mm |
| Struttura impilabile PCB |
Parte superiore: nucleo WL-CT338 da 0,305 mm + 3 pezzi da 0,185 mm FR4 PP + Fondo: nucleo Tg170℃ FR4 da 0,5 mm |
| Peso in rame finito |
Rame interno da 0,5 once, rame esterno da 1 oncia |
| Finitura superficiale |
ENIG |
| Maschera per saldatura e serigrafia |
Maschera di saldatura verde + legenda bianca sui lati superiore e inferiore |
WL-CT338Panoramica dei materiali
WL-CT338 è un laminato rivestito in rame rinforzato con vetro ceramico idrocarburico termoindurente di tipo singolo dedicato alla fabbricazione di PCB multistrato ad alta frequenza. Formulato con resina idrocarburica modificata, riempitivo ceramico funzionale e tessuto di vetro rinforzato, adotta una struttura termoindurente matura invece del materiale termoplastico PTFE. Supporta il flusso di lavoro di fabbricazione FR4 standard, offre una lavorazione più semplice, una maggiore uniformità del circuito e una migliore stabilità della produzione, che possono sostituire completamente i laminati ad alta frequenza equivalenti importati.
Dotato di una formula ottimizzata del composto ceramica-idrocarburo, WL-CT338 possiede una bassa perdita dielettrica ad alta frequenza, una resistenza termica superiore e una stabilità costante della temperatura dielettrica. Ha un basso coefficiente di espansione termica e una Tg ultraelevata superiore a 280 ℃, con Dk fisso = 3,38 per una progettazione stabile del circuito ad alta frequenza.
WL-CT338 può essere incollato con un foglio di rame ED o un foglio di rame RTF invertito. Il foglio di rame RTF invertito garantisce prestazioni PIM eccellenti, perdite di conduttore e di inserzione ridotte; la sua struttura con supporto adesivo aggiunge uno spessore di 0,018 mm (0,7 mil) per rafforzare la forza di adesione del rame. Questo substrato si abbina alla base in alluminio per PCB in alluminio ad alta frequenza personalizzati. Compatibile con il processo FR4 standard, consente la laminazione ripetuta per l'impilamento multistrato e vanta un'eccezionale lavorabilità per la fabbricazione di passaggi densi e tracce fini.
Caratteristiche del materiale principale
Tolleranza Dk stretta e basse perdite: costante dielettrica stabile con basso fattore di dissipazione per la trasmissione del segnale ad alta frequenza
Sistema termoindurente premium: la resina termoindurente ceramica idrocarburica garantisce una lavorabilità e una resistenza termica superiori del PCB
Eccellente stabilità della temperatura: variazione minima dei parametri dielettrici in caso di fluttuazioni della temperatura ambiente
CTE abbinato al rame: il CTE dell'asse X/Y corrisponde alla lamina di rame, il CTE basso dell'asse Z garantisce stabilità dimensionale e affidabilità del rame del foro
Prestazioni Tg ultra elevate: Tg ≥ 280 ℃, mantiene dimensioni stabili e struttura intatta del foro in rame in condizioni di alta temperatura
Conduttività termica superiore: maggiore efficienza di dissipazione del calore rispetto ai substrati termoplastici equivalenti, ideale per scenari operativi ad alta potenza
Efficienza dei costi commerciali: produzione di massa disponibile con un favorevole rapporto costi-prestazioni
Resistenza alle radiazioni: mantiene proprietà dielettriche e fisiche stabili dopo l'esposizione a una dose di radiazioni specificata
Proprietà di basso degassamento: conforme ai requisiti di degassamento del vuoto aerospaziale previsti dagli standard di test sulla volatilità del vuoto del settore
Campi di applicazione tipici
- Attrezzature aerospaziali, dispositivi per cabine spaziali e sistemi elettronici di bordo
- Dispositivi a microonde, antenne e sistemi di antenne sensibili alla fase
- Radar di allarme rapido, radar aviotrasportati e altre strutture radar militari
- Antenne a schiera di fase e moduli di rete beamforming
- Sistemi di comunicazione satellitare e navigazione di precisione
- Componenti dell'amplificatore RF ad alta potenza
