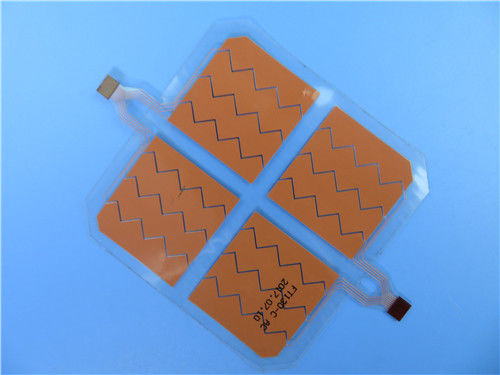

PWB flessibile a un solo strato sviluppato sull'ANIMALE DOMESTICO trasparente con l'oro di immersione ed il rinforzo di pi per il sensore dell'automobile
(I circuiti stampati flessibili sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
Ciò è un tipo di circuito stampato flessibile per l'applicazione dell'amplificatore di a microonde. È un FPC a un solo strato a 0.15mm spessi. Il laminato basso proviene da ITEQ, ha fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Il rinforzo del Polyimide si applica sul divisorio d'inserimento.
Parametro e scheda di dati
| Dimensione del PWB flessibile | 70,18 x 68.28mm |
| Numero degli strati | 1 |
| Tipo del bordo | PWB flessibile |
| Spessore del bordo | 0.15mm |
| Materiale del bordo | ANIMALE DOMESTICO 25µm |
| Fornitore materiale del bordo | ITEQ |
| Valore di Tg del materiale del bordo | 60℃ |
| Spessore del Cu di PTH | N/A |
| Thicknes interni del Cu di Iayer | N/A |
| Spessore di superficie del Cu | µm 35 |
| Colore di Coverlay | Trasparente |
| Numero di Coverlay | 2 |
| Spessore di Coverlay | µm 25 |
| Materiale del rinforzo | Polyimide |
| Spessore del rinforzo | 0.2mm |
| Tipo di inchiostro del Silkscreen | IJR-4000 MW300 |
| Fornitore del Silkscreen | TAIYO |
| Colore del Silkscreen | Nero |
| Numero del Silkscreen | 1 |
| Pelatura della prova di Coverlay | Nessun peelable |
| Adesione di leggenda | 3M 90℃ non che non sbuccia dopo il minuto una prova di 3 volte |
| Finitura superficia | Oro di immersione |
| Spessore di nichel/di oro | Au: 0.03µm (minuto); Ni 2-4µm |
| RoHS ha richiesto | Sì |
| Famability | 94-V0 |
| Prova dello shock termico | Passaggio, -25℃±125℃, 1000 cicli. |
| Stress termico | Passaggio, 300±5℃, 10 secondi, 3 cicli. Nessuna delaminazione, nessuna vescica. |
| Funzione | Prova elettrica del passaggio di 100% |
| Esecuzione | Conformità with la classe 2 di IPC-6013C & di IPC-A-600H |
Caratteristiche e benefici
Flessibilità eccellente
Riduzione del volume
Perdita di peso
Consistenza dell'assemblea
Affidabilità aumentata
L'estremità può essere intero saldata
Basso costo
Continuità di elaborazione
Nessun quantità di ordine minimo e campione basso.
La riunione del vostro circuito stampato deve da modello del PWB ammassare la produzione in volume.
Applicazioni
Testa FPC, bordo molle della macchina fotografica del PC della compressa, bordo del laser della flessione del sensore dell'automobile
Chiarimenti di FPC
Secondo la combinazione di materiale di base e di stagnola di rame, il circuito flessibile può essere diviso in due tipi: bordo flessibile con il bordo adesivo e flessibile senza adesivo. Il prezzo del PWB flessibile non adesivo è molto superiore a quello del PWB flessibile adesivo, ma la sua flessibilità, legando la forza fra stagnola ed il substrato di rame e la planarità della lega per saldatura sono inoltre migliori di quella del PWB flessibile adesivo. Così è utilizzato soltanto nelle situazioni molto richieste, come: COF (CHIP SULLA FLESSIONE, sul bordo flessibile con il chip nudo, sull'alta planarità del cuscinetto) ecc. Poiché il suo prezzo è elevato, la maggior parte del PCBs flessibile utilizzato nel mercato sono circuito flessibile ancora adesivo. Poiché il circuito flessibile pricipalmente è utilizzato nella situazione dove piegare è richiesto, se la progettazione o il processo non è ragionevole, è facile da produrre le microfratture, la saldatura ed altri difetti.
Economia di usando FPC
Se la progettazione di circuito è relativamente semplice, il volume totale è piccolo e lo spazio è adatto, il collegamento interno tradizionale è molto più economico. I circuiti flessibili sono una buona opzione di progettazione se il circuito è complesso, elabora molti segnali o ha requisiti elettrici o meccanici speciali. Quando la dimensione e la prestazione delle applicazioni superano la capacità dei circuiti rigidi, l'assemblea flessibile è il più economico. Un cuscinetto 12mil con un 5mil tramite il foro e un circuito flessibile con le linee 3mil e la spaziatura può essere fabbricato su un film sottile. Di conseguenza, è più affidabile montare il chip direttamente sul film. C'è non ignifugo quello potrebbe essere una fonte di ione. Questi film possono essere protettivi ed hanno solidificato alle più alte temperature per ottenere le più alte temperature di transizione vetrosa. I materiali flessibili sono meno costosi che i materiali rigidi perché sono esenti dai connettori.
