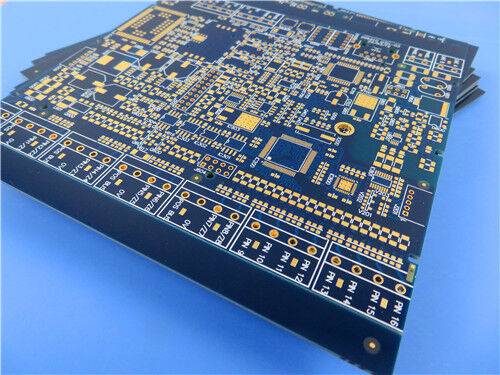

Questo PCB RF ibrido rigido a 4 strati è costruito con laminato ad alta frequenza F4BM265 e materiali dielettrici FR-4 serie S1000-2M, progettato con circuiti a impedenza controllata e strutture cieche. Prodotto in conformità ai criteri di affidabilità IPC-Class-3, il PCB adotta la finitura superficiale ENIG, maschera di saldatura blu a doppio lato con legenda bianca, placcatura in rame con foro da 25μm e rame finito da 35μm su ogni strato conduttivo. Presenta uno spessore di laminazione totale di 4,14 mm e una dimensione della scheda di 245 mm×245 mm (1 pezzo), garantendo caratteristiche di impedenza stabile, stabilità dielettrica premium e prestazioni dimensionali affidabili per applicazioni di comunicazione RF e microonde di fascia alta.
Specifiche del PCB
| Elemento parametro |
Specifica |
| Configurazione dei livelli |
PCB multistrato rigido a 4 strati |
| Dimensione della scheda |
245 mm × 245 mm (1 pezzo) |
| Spessore di laminazione finita |
4,14 mm |
| Composizione dello stack-up PCB |
Nucleo F4BM265 da 3 mm + preimpregnato S1000-2MB + nucleo S1000-2M da 0,5 mm |
| Spessore Rame Finito |
Rame finito da 35μm per ogni strato |
| Tramite struttura |
Vie cieche incluse |
| Tramite lo spessore della placcatura |
Spessore del rame del foro di 25μm |
| Requisiti di impedenza |
Design personalizzato dell'impedenza controllata |
| Finitura superficiale |
ENIG |
| Maschera per saldatura e serigrafia |
Maschera di saldatura blu + legenda bianca sui lati superiore e inferiore |
| Norma di qualità |
Classe IPC-3 |
F4BM265 Panoramica dei materiali
F4BM, F4BME e F4BM265 sono laminati rivestiti in rame PTFE rinforzato con tessuto di vetro fabbricati tramite processo di laminazione standardizzato con tessuto di vetro composito, resina PTFE e pellicola di PTFE. Con proprietà elettriche migliorate rispetto ai substrati F4B standard, presentano una gamma Dk sintonizzabile più ampia, una minore perdita dielettrica, una maggiore resistenza di isolamento e una maggiore stabilità operativa, fungendo da alternative qualificate ai laminati ad alta frequenza peer importati.
F4BM e F4BME condividono lo stesso nucleo dielettrico ma differiscono nella configurazione della lamina di rame. F4BM è incollato con un foglio di rame ED per progetti senza requisiti di prestazioni PIM; F4BME adotta un foglio di rame RTF invertito per ottenere prestazioni PIM superiori, profilazione precisa del circuito e ridotta perdita del conduttore. La sua costante dielettrica può essere modulata con precisione regolando la proporzione di resina PTFE e tessuto di vetro. Un contenuto più elevato di fibra di vetro contribuisce a un Dk più elevato, una migliore stabilità dimensionale, un CTE inferiore e una proprietà di deriva termica ottimizzata, con un aumento minore della perdita dielettrica.
Caratteristiche del materiale principale
Costante dielettrica regolabile: Dk standard compreso tra 2,17 e 3,0, Dk personalizzato disponibile su richiesta
Bassa perdita dielettrica RF: la formula del composto ottimizzata riduce al minimo l'attenuazione del segnale ad alta frequenza
Prestazioni PIM superiori: la variante F4BME con foglio di rame RTF invertito offre prestazioni PIM eccellenti
Efficienza dei costi ottimizzata: diverse dimensioni di schede disponibili per ridurre i costi complessivi di fabbricazione
Resistenza ambientale speciale: eccezionale capacità anti-radiazioni e proprietà di basso degassamento
Disponibilità di produzione di massa: fornitura su scala commerciale con rapporto costo-prestazioni stabile
Scenari applicativi tipici
- Circuiti a microonde e RF, sistemi radar militari
- Sfasatori e componenti passivi a microonde
- Divisori di potenza, accoppiatori e combinatori di segnale
- Reti di alimentazione di antenne e sistemi di antenne a schiera
- Terminali di comunicazione satellitare e antenne per stazioni base
