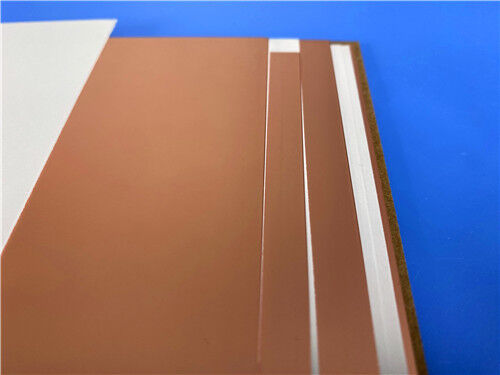

2 oz di rame F4BM255 PCB Maschera di saldatura verde Immersione Finitura in oro

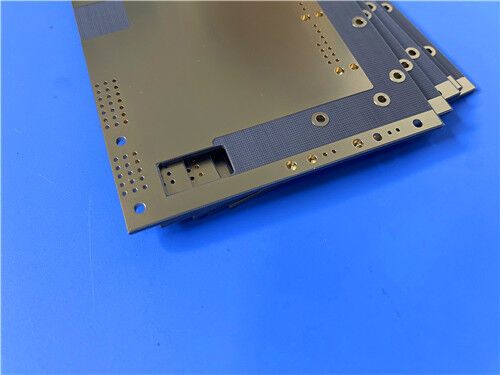

Il PCB a microonde F4BM255 è una scheda di circuito ad alta frequenza di alte prestazioni spessa 3 mm, progettata per sistemi professionali di trasmissione di segnali a microonde e RF.finitura in oro a doppia immersione, maschera di saldatura verde e serigrafia bianca, questo PCB aggiornato offre un'eccezionale stabilità elettrica e prestazioni di alta frequenza coerenti rispetto ai PCB convenzionaliF4BEsso supporta la produzione commerciale su larga scala con un'eccellente efficienza dei costi, fungendo da sostituzione premium per i substrati a microonde importati per la comunicazione.applicazioni radar e satellitari.

PCBSpecificità

F4BM255 Materiale Introduzione

Questo substrato a microonde adotta una struttura composita di alta qualità composta da tessuto in fibra di vetro di alta qualità, resina PTFE e pellicola PTFE,Prodotto mediante proporzionamento scientifico e rigorosi processi di pressatura ad alta precisioneRispetto ai materiali F4B tradizionali, il F4BM255 presenta un intervallo di costante dielettrica regolabile più ampio, una minore perdita dielettrica, un'ampiezza di potenza di potenza superiore a quella di un motore a motore.maggiore resistenza all'isolamento e prestazioni elettriche generali più stabiliLa formula del materiale consente una regolazione flessibile dei parametri modificando la proporzione di resina PTFE e tessuto in fibra di vetro: un maggiore contenuto di fibra di vetro migliora efficacemente la stabilità dimensionale,riduce il coefficiente di espansione termica e la deriva di temperatura, aumentando leggermente la perdita dielettrica per ottenere prestazioni complete equilibrate.

F4BM e F4BME hanno la stessa formula di strato dielettrico e le loro differenze di prestazione derivano principalmente dall'adattamento dei tipi di fogli di rame per adattarsi a diversi scenari di applicazione.F4BM è abbinato a foglio di rame ED, adatto ad applicazioni senza indicatori PIM rigorosi.controllo del circuito più preciso e minore perdita dei conduttori per scenari ad alta precisione ad alta frequenza.

F4BM e F4BME differenza di materiale

F4BM e F4BME presentano la stessa struttura del nucleo dielettrico, con differenze di prestazioni derivate principalmente da materiali di foglio di rame abbinati per esigenze di applicazione differenziate:

Serie F4BM: dotata di foglio di rame ED standard, adatta a progetti generali di microonde e RF senza restrizioni di specifiche PIM,offrendo prestazioni ad alto costo per l'implementazione commerciale di massa.

Serie F4BME: adotta una lamina di rame RTF invertita, offrendo eccellenti prestazioni PIM, precisione di controllo del circuito più fine e minore perdita di conduttori,con una lunghezza massima di 20 mm o più ma non superiore a 30 mm,.

Caratteristiche principali delle prestazioni

Costante dielettrica personalizzabile: supporta valori DK regolabili da 2,17 a 3,0 con personalizzazione completa,che consentono una corrispondenza precisa dei parametri per adattarsi a varie condizioni di funzionamento del circuito RF e microonde.

Perdite ad alta frequenza ultra-basse: adotta una formula di miscelazione ottimizzata di resina PTFE e tessuto in fibra di vetro per ridurre al minimo l'attenuazione del segnale, assicurando una pulizia,trasmissione del segnale a microonde stabile e di alta qualità.

Performance PIM eccellente (versione F4BME): la variante F4BME aggiornata utilizza una lamina di rame RTF invertita per fornire indicatori PIM eccezionali,minore perdita di conduttori e controllo del circuito più preciso per sistemi RF ad alta precisione a bassa interferenza.

Stabilità dimensionale e termica superiore: la proporzione regolabile di fibra di vetro riduce efficacemente il coefficiente di espansione termica e la deriva di temperatura,mantenere una precisione strutturale stabile anche in ambienti a temperatura variabile.

Forte adattabilità ambientale: caratterizzato da una resistenza alle radiazioni affidabile e da caratteristiche di emissioni di gas ultra basse, adatto a scenari di lavoro industriali e aerospaziali estremi e complessi.

Alte prestazioni di costo e produttività di massa: disponibili in dimensioni diversificate e supportate da processi di produzione di lotti maturi,fornire un approvvigionamento commerciale stabile e ridurre efficacemente i costi complessivi del progetto per l'implementazione su larga scala di apparecchiature ad alta frequenza.

Applicazioni tipiche

Con prestazioni ad alta frequenza a basse perdite, parametri dielettrici stabili e eccellente adattabilità ambientale, i PCB a microonde F4BM255 sono ampiamente utilizzati nella comunicazione commerciale,sistemi di rilevamento radar e di microonde satellitari:

• Dispositivi a microonde, moduli RF e sistemi di rilevamento radar
• Fabbricazione a partire da prodotti della voce 8528
• Dispositivi per la distribuzione di potenza
• Reti di alimentazione e sistemi di antenne a fascia
• Apparecchiature di comunicazione satellitare e apparecchiature per antenne di stazioni base

Conclusioni

Il PCB a microonde F4BM255 si distingue come una soluzione di circuito ad alta frequenza versatile e altamente affidabile per i moderni sistemi RF, microonde e di comunicazione.bilanciamento dei parametri dielettrici personalizzabili, ultra-basse perdite di segnale, ed eccezionale stabilità dimensionale, questo spessore di 3 mm,2 oz di cartone rivestito di rame con finitura in oro immersione offre prestazioni elettriche costanti che superano di gran lunga i materiali F4B standard. Con una lamina di rame aggiornata F4BME opzionale per prestazioni PIM superiori, si adatta sia a progetti commerciali generali che a applicazioni ad alta precisione e a bassa interferenza.
