10 problemi inaccettabili principali di qualità del circuito stampato

Ci sono molti punti di controllo nell'intero processo di produzione, il bordo saranno rotti se c'è un po'della disattenzione, i problemi di qualità del PWB stanno emergendo senza fine, questo sono inoltre un'emicrania alla gente, perché se il solo un pezzo solo ha un problema, poi la maggior parte dei dispositivi anche non possono essere usati.

Oltre ai problemi di cui sopra, ci sono inoltre alcuni problemi con gli alti rischi potenziali, noi hanno compilato complessivamente dieci problemi principali, elencati qui e con una certa esperienza di trattamento per dividere con voi

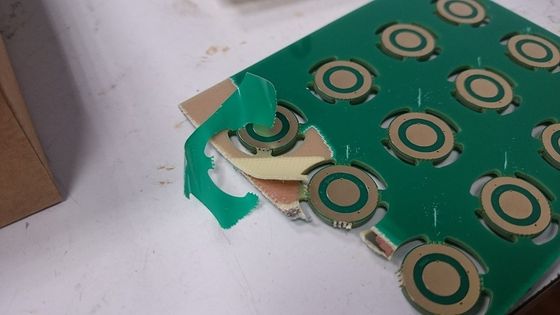

1.】 di delaminazione del 【

La delaminazione è un problema di lunga durata del PWB, allineante costantemente il primo dei problemi comuni. Le cause possono essere come segue:

(1) impropriamente è imballato o immagazzinato, o è colpito con umidità;

(2) periodo troppo molto di stoccaggio, che supera il periodo di stoccaggio, il bordo del PWB è colpito con umidità;

(3) il materiale o i problemi trattati del fornitore;

(4) selezione materiale difficile di progettazione e distribuzione difficile di superficie di rame.

Il problema di essere colpitoe con l'umidità è facile da accadere, anche se scegliete un buon pacchetto e c'è un magazzino di umidità e della temperatura costante, ma il processo di stoccaggio temporaneo e del trasporto non può essere controllato. Ma essendo colpendo con l'umidità possono ancora essere risolte, le borse conduttive di vuoto o le borse del di alluminio possono essere una buona protezione contro l'intrusione dell'umidità, allo stesso tempo, è richiesta per mettere un'umidità che indica la carta nelle borse d'imballaggio. Se l'umidità che indica la carta è trovata per superare la norma prima dell'uso, può essere risolta cocendo prima del mettere online, la circostanza bollente è solitamente di 120 gradi, 4H.

Le cause possibili comuni possono includere: l'ossidazione nera difficile, i pp o il bordo interno è colpita con la quantità umida e insufficiente della colla dei pp, la pressatura anormale, ecc… Per ridurre questo genere di problemi, l'attenzione speciale dovrebbe essere pagata alla gestione dei fornitori del PWB ai processi ed alle prove di affidabilità corrispondenti di delaminazione. Prendendo la prova di stress termico nella prova di affidabilità come esempio, il requisito del livello del passaggio di buona fabbrica non è delaminazione di oltre 5 volte e la conferma sarà condotta in ogni periodo della fase del campione e della fabbricazione in serie. Tuttavia, il livello del passaggio della fabbrica ordinaria può soltanto due volte e confermare una volta soltanto ogni parecchi mesi. La prova di IR del montaggio di simulazione può anche impedire più uscente dei prodotti difettosi, che è un essenziale per una fabbrica eccellente del PWB.

Naturalmente, la progettazione della società di progettazione stessa del PWB può anche portare i pericoli nascosti di delaminazione. Per esempio, non c'è spesso requisito della scelta del piatto Tg, la termoresistenza del materiale ordinario di Tg sarà relativamente povero. Nell'era di trasformarsi senza piombo in una corrente principale, la selezione del Tg sopra 145°C è relativamente sicura. Inoltre, la grande superficie di rame aperta e troppo il denso sepolti via area è inoltre i pericoli nascosti del PWB hanno separato lo strato, che devono essere evitati nella progettazione.

2.】 difficile di solderability del 【

Solderability è inoltre uno dei problemi gravi, particolarmente problemi in lotti. Le sue cause possibili sono inquinamento del bordo, l'ossidazione, il nichel nero, lo spessore anormale del nichel, la FECCIA della maschera della lega per saldatura (ombra), tempo troppo molto di stoccaggio, l'assorbimento dell'umidità, maschera della lega per saldatura con il CUSCINETTO, troppo spesso (riparazione).

I problemi di assorbimento dell'umidità e di contaminazione sono relativamente più facili da essere risolto, altri problemi sono più importuni e questi problemi non possono essere trovati con ispezione ricevuta di qualità, attualmente, voi devono mettere a fuoco sul piano di controllo di qualità e della capacità trattata della fabbrica del PWB. Prenda il nichel nero per esempio, avete bisogno del controllo se la fabbrica del PWB invia l'oro chimico (oro chimico) fuori, se il loro liquido medicinale di frequenza dell'analisi della linea chimica dell'oro è adeguato, se la concentrazione è stabile, se la prova di spogliatura dell'oro regolare e la prova contenta del fosforo sono messe per rilevazione, se la prova interna di solderability è ecc ben eseguito… Se tutti i questi possono essere risolti bene, quindi ci sarà poca possibilità del problema in lotti. Mentre per il CUSCINETTO della maschera della lega per saldatura e la riparazione difficile, dovete capire le norme dei fornitori del PWB per manutenzione, se gli ispettori ed il personale di manutenzione abbiano un buon sistema di appuntamento di valutazione, allo stesso tempo, definirete chiaramente che le aree cuscinetto-intensive non possono essere riparate (quali BGA e QFP).

3. piegamento del bordo del 【e】 di distorsione

Le ragioni per cui può causare il bordo che piega e la distorsione sono: il problema della selezione del fornitore di materiale, del processo di produzione anormale, del controllo difficile della ripresa, del trasporto improprio o dello stoccaggio, progettazione del foro rotto non è abbastanza forte, la differenza di rame di area di ogni strato è troppo grande, ecc… Le ultime due edizioni di progettazione devono essere condotte con revisione disegno nella fase precedente per l'evitare, allo stesso tempo, voi possono richiedere la fabbrica del PWB di simulare il montaggio del termine di IR per la prova, per evitare il bordo che piega dopo la fornace. Per alcuni piatti sottili, potete richiedere per premere il bordo della pasta di legno su e giù quando imballano e dopo di che condurre il pacchetto, per evitare la deformazione successiva, aggiunga un dispositivo mentre montano per impedire l'eccessivo peso del dispositivo il piegamento del bordo.

4. graffio del 【,】 di rame di esposizione

Il graffio e l'esposizione di rame sono i difetti che più verificano il sistema di gestione e l'esecuzione della fabbrica del PWB. Questo problema è serio o niente di serio, ma porta le preoccupazioni di qualità. Molte società del PWB diranno che questo problema è difficile da migliorare. In molti casi, non è difficile da cambiarlo, ma se cambiarlo o non, se avete incentivo per cambiarlo. Tutto il DPPMs consegnato dalla fabbrica del PWB che ha promosso con attenzione il progetto ha apportato i miglioramenti significativi. Di conseguenza, il trucco della soluzione di questo problema si trova in: spinta, pressione.

5.】 di controllo di impedenza del povero del 【

L'impedenza del PWB è un indicatore importante relativo alla prestazione di radiofrequenza del bordo del telefono cellulare, il problema comune è le più grandi differenze dell'impedenza fra i lotti del PWB. Poiché le strisce test dell'impedenza solitamente sono fatte dal grande lato del bordo del PWB e non possono essere spedite con i bordi, in modo dal fornitore può essere richiesto per attaccare le strisce dell'impedenza e le relazioni sull'esperimento di quel lotto per riferimento a ogni volta di trasporto, allo stesso tempo, i dati di confronto del diametro del bordo del bordo e diametro di cavo interno del bordo sono richieste per essere fornite.

6.】 vuoto di saldatura della latta del 【BGA

Il vuoto di saldatura della latta di BGA può condurre alla funzione difficile del chip matrice e non può essere individuato durante la prova, con un ad alto rischio di nascondersi. Così ora molte fabbriche di SMT passano i RAGGI X per ispezione dopo il montaggio. Le ragioni possibili di questo tipo di difetto possono essere liquido o impurità residuo nel foro del PWB, in vapori dopo temperatura elevata, o nel modello di foro difficile sul cuscinetto di BGA. Così al giorno d'oggi molti bordi di HDI richiedono il placcaggio il poro-riempimento o del semi-poro-riempimento per evitare questo problema.

7.】 di schiumatura/cadente della maschera della lega per saldatura del 【

Tali problemi sono solitamente le anomalie di controllo dei processi della maschera della lega per saldatura del PWB, o l'inchiostro usato della maschera della lega per saldatura non è adatto (affari, inchiostro non chimico dell'oro, cambiamento continuo di montaggio improprio), anche potrebbe essere ugualmente temperatura elevata del montaggio e della ripresa. Per impedire i problemi in lotti, i fornitori del PWB devono sviluppare i requisiti di prova corrispondenti dell'affidabilità, controllare nelle fasi differenti.

8. povero del 【via il】 della spina

Il povero tramite spina è pricipalmente la mancanza di capacità tecnica della fabbrica del PWB o causata dalla facilitazione del processo, la sua prestazione è che tramite spina non è pieno, là è l'esposizione di rame o rame pseudo-esposto in anello del foro, che può causare i problemi della quantità insufficiente di saldatura la latta, il cortocircuito con la toppa o del dispositivo montato, impurità residue nel foro ecc. Questo problema può essere trovato nell'ispezione visiva, in modo da può essere controllato nell'ispezione ricevuta di qualità, richiedente la fabbrica del PWB di migliorare.

9.】 difficile di dimensione del 【

Ci sono molte ragioni possibili per la dimensione difficile, sono facili da causare il harmomegathus sul processo di produzione del PWB, il fornitore hanno regolato il rapporto di perforazione di programma/grafici/la formazione del programma di CNC, che può causare il montaggio mal riposto, la partita difficile delle parti strutturali ed altre edizioni. Poichè tali problemi sono molto difficili da essere individuato e che può dipendere soltanto da buon controllo dei processi del fornitore, in modo dall'attenzione speciale sarà pagata alla selezione di fornitori.

10.】 galvanico di effetto del 【

L'effetto galvanico è la reazione della pila ha imparato in chimica della High School, che compare nel processo di OSP del piatto di oro chimico selettivo. dovuto la differenza di potenziale fra oro e rame, il cuscinetto di rame collegato alla grande superficie dell'oro nel processo del trattamento di OSP continuamente perderà gli elettroni e si dissolverà negli ioni di rame bivalenti, con conseguente cuscinetto che diventa più piccolo, colpendo il montaggio delle componenti e dell'affidabilità successive.

Sebbene questo problema non accada spesso, mentre sarà il problema in lotti accade una volta. La fabbrica del bordo con esperienza nel PWB fabbricante del telefono cellulare schermerà fuori questa parte del cuscinetto attraverso software, pre-per compensarla prima della progettazione e fissare gli stati speciali della ripresa e limitare il numero del riprendono di per evitare l'avvenimento dei problemi. Così questo problema può essere confermato in anticipo quando esamina la fabbrica del bordo.
