Alto circuito stampato del PWB di Tg S1000-2MB Prepreg con l'oro di immersione
  • Nome
  • Nome
  • Nome
  • Nome
  • Nome

Alto circuito stampato del PWB di Tg S1000-2MB Prepreg con l'oro di immersione

MOQ: 1PCS
Imballaggio standard: Vuoto bags+Cartons
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000PCS al mese
Dettagli Informazioni
Descrizione del prodotto
Informazioni dettagliate
Luogo di origine
La CINA
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-504.V1.0
Base material:
High Tg, High Performance and Low CTE Epoxy Resin
PCB thickness:
0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm, 2.4mm, 3.0mm, 3.2mm
Layer count:
Double Layer, Multilayer, Hybrid PCB
PCB size:
≤400mm X 500mm
Solder mask:
Green, Black, Matt Black, Blue, Matt Blue, Yellow, Red etc.
Copper weight:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
Surface finish:
Bare copper, HASL, ENIG, OSP, Immersion tin, Immersion Silver etc..
Evidenziare:

Alto circuito stampato del PWB di Tg

,

Circuito stampato del PWB dell'oro di immersione

,

circuito stampato del PWB di 0.6mm

Descrizione del prodotto



Fabbricazione di circuiti stampati ad alta TgsuS1000-2M Core e S1000-2MB Prepregcon Immersion Gold

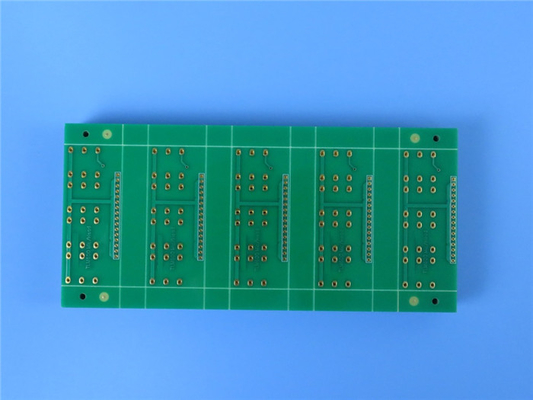

(Le schede di circuito stampato sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)



Descrizione generale

S1000-2M è un tipo di materiale per circuiti stampati ad alta Tg prodotto da Shengyi con caratteristiche di alte prestazioni e basso CTE, adatto per PCB ad alto multilivello.05 mm a 3.2 mm, peso di rame da 0,5 oz a 3 oz ecc.



Caratteristiche



- Laminato FR-4 compatibile senza piombo: assicura la conformità ambientale e supporta i moderni processi di saldatura.


- Alta temperatura di transizione del vetro (Tg 170°C): fornisce una stabilità termica superiore, impedendo la deformazione sotto calore estremo.


- UV-Blocking/AOI Compatibile: Migliora la precisione dell'ispezione e previene false letture durante l'ispezione ottica automatizzata.


- Resistenza al calore eccezionale: mantiene l'integrità strutturale ed elettrica in ambienti ad alta temperatura.


- Riduzione della CTE dell'asse Z: riduce al minimo la tensione del forato, migliorando l'affidabilità durante il ciclo termico.


- prestazioni anti-CAF superiori: resiste alla filamentazione anodica conduttiva, garantendo un'affidabilità elettrica a lungo termine.


- Basso assorbimento dell'acqua: protegge dal degrado indotto dall'umidità in condizioni di funzionamento umide.


- Eccellente capacità di lavorazione meccanica: consente perforazioni, percorsi e fabbricazioni precise senza danni ai materiali.

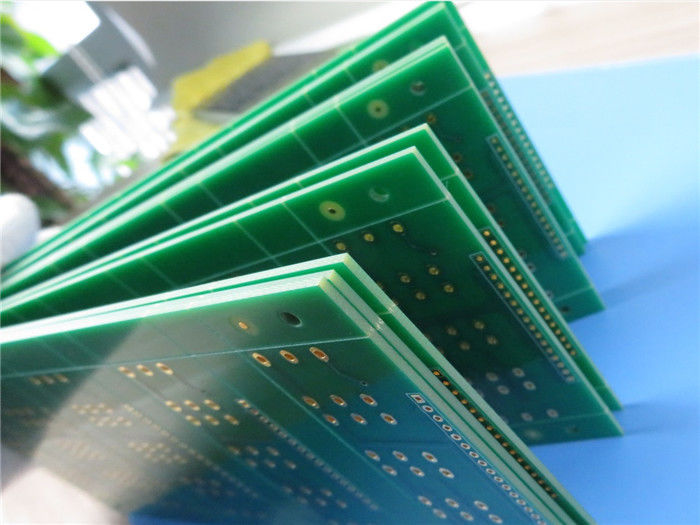

Alto circuito stampato del PWB di Tg S1000-2MB Prepreg con l'oro di immersione 0



Applicazioni

Computer

Comunicazione

Elettronica per l'automobile

Adatto per PCB ad alto numero di strati



La nostra capacità di PCB (S1000-2M)

Materiale per PCB: Resina epossidica ad alta Tg, alte prestazioni e bassa CTE
Indicazione: S1000-2M
Costante dielettrica: 4.6 a 10 GHz
Numero di strati: PCB a doppio strato, a più strati e ibridi
Peso di rame: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm), 3 oz (105 μm)
Spessore del PCB: 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm, 2.4mm, 3.0mm, 3.2mm
Dimensione del PCB: ≤ 400 mm x 500 mm
Maschera di saldatura: Verde, nero, nero matt, blu, blu matt, giallo, rosso ecc.
Finitura superficiale: Rame nudo, HASL, ENIG, OSP, stagno immersivo, argento immersivo ecc.
Tecnologia: HDI, Via in pad, Controllo dell'impedenza, Blind via/Buried via, Edge Plating, BGA, Countsunk Holes ecc.



Proprietà generali di S1000-2M

Prodotti di prova Metodo di prova Condizione di prova Unità Valore tipico
Tg IPC-TM-650 2.4.24.4 DMA °C 185
IPC-TM-650 2.4.25D DSC °C 180
Td IPC-TM-650 2.4.24.6 TGA (5% W.L) °C 355
T260 IPC-TM-650 2.4.24.1 TMA min > 60
T288 IPC-TM-650 2.4.24.1 TMA min 30
T300 IPC-TM-650 2.4.24.1 TMA min 15
Stress termico IPC-TM-650 2.4.13.1 288°C, immersione di saldatura s > 100
CTE (asse Z) IPC-TM-650 2.4.24 Prima di Tg ppm/°C 41
IPC-TM-650 2.4.24 Dopo Tg ppm/°C 208
IPC-TM-650 2.4.24 50-260°C % 2.4
Permittività (1 GHz) IPC-TM-650 2.5.5.9 C-24/23/50 - 4.6
Tangente di perdita (1 GHz) IPC-TM-650 2.5.5.9 C-24/23/50 - 0.018
Resistenza al volume IPC-TM-650 2.5.17.1 C-96/35/90 MΩ-cm 8.7×108
Resistenza superficiale IPC-TM-650 2.5.17.1 C-96/35/90 MΩ 2.2×107
Resistenza all'arco IPC-TM-650 2.5.1 D-48/50+D-0.5/23 s 133
Rottura dielettrica IPC-TM-650 2.5.6 D-48/50+D-0.5/23 kV > 45
Forza di buccia (1 oz) IPC-TM-650 2.4.8 288°C/10s N/mm [lb/in] 1.3 [7.43]
Resistenza flessibile (LW/CW) IPC-TM-650 2.4.4 A MPa 567/442
Assorbimento dell'acqua IPC-TM-650 2.6.2.1 D-24/23 % 0.08
Infiammabilità UL94 C-48/23/50 Classificazione V-0
CTI IEC 60112 A Classificazione PLC 3



Tag:

FR4 PCB Board,

6 Layer FR4 PCB Board,

Mobile Broadband Gold Finger PCB
