Multi bordo alto Tg 400mmX500mm senza piombo del PWB di strato FR4

MOQ:	1PCS
Imballaggio standard:	Vuoto bags+Cartons
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000PCS al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

La CINA

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-506.V1.0

Materiale di base:

Alto Tg, alta epossiresina senza piombo di affidabilità

Conteggio di strato:

Doppio strato, PWB a più strati e ibrido

Spessore del PWB:

0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm, 2.4mm, 3.0mm, 3.2mm

Dimensione del PWB:

≤400mm X 500mm

Maschera della lega per saldatura:

Ecc. giallo e rosso di verde, del nero, di Matt Black, del blu, di Matt Blue.

Peso di rame:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)

Finitura superficia:

Rame nudo, HASL, ENIG, OSP, latta di immersione, immersione ecc d'argento…

Evidenziare:

Multi bordo del PWB di strato FR4

Circuito stampato senza piombo del PWB

circuito stampato di 400mmX500mm

Descrizione del prodotto

Alto circuito stampato a più strati di Tg (PWB) su conformità senza piombo di IT-180GNBS e di IT-180ATC

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

Descrizione generale

IT-180ATC è un alto epossidico riempito multifunzionale avanzato di Tg (175℃ da DSC) con l'alte affidabilità e resistenza termiche di CAF. È adatto per varie applicazioni e può passare a 260℃ l'assemblea senza piombo. Lo spessore varia 0.5mm - 3.2mm, peso di rame 0.5oz a 3oz.

Applicazioni

Automobilistico (sala macchine ECU)

PWB di HDI ed a più strati

Superfici posteriori

Archiviazione di dati

Server e rete

Telecomunicazioni

Rame pesante

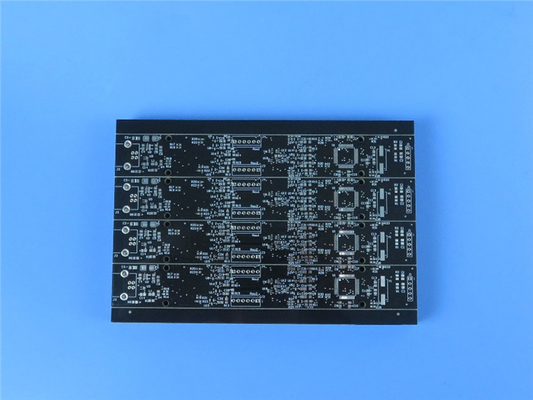

Multi bordo alto Tg 400mmX500mm senza piombo del PWB di strato FR4 0

Caratteristiche fondamentali

CTE basso

Alta resistenza al calore

Resistenza eccellente di CAF

Buona affidabilità del attraverso-foro

La nostra capacità del PWB (IT-180ATC)

Materiale del PWB:	Alto Tg, alta epossiresina senza piombo di affidabilità
Designazione:	IT-180ATC
Costante dielettrica:	4,4 a 1GHz
Conteggio di strato:	Doppio strato, PWB a più strati e ibrido
Peso di rame:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
Spessore del PWB:	0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm, 2.4mm, 3.0mm, 3.2mm
Dimensione del PWB:	≤400mm X 500mm
Maschera della lega per saldatura:	Ecc. giallo e rosso di verde, del nero, di Matt Black, del blu, di Matt Blue.
Finitura superficia:	Rame nudo, HASL, ENIG, OSP, latta di immersione, immersione ecc d'argento…
Tecnologia:	HDI, tramite in cuscinetto, controllo dell'impedenza, accecano la placcatura via/sepolto via, del bordo, BGA, i fori ecc. di Countsunk.

Proprietà generali di IT-180ATC

Oggetti	IPC TM-650	Valore tipico	Unità
Sbucci la forza, minimo	2.4.8		lb/inch
A. stagnola del rame di basso profilo		5
Stagnola del rame di profilo di B. Standard		8
Resistività di volume	2.5.17.1	1x109	 di m. - cm
Resistività di superficie	2.5.17.1	1x108	 di m.
Assorbimento dell'umidità, massimo	2.6.2.1	0,1	%
Costante dielettrica (dk, contenuto della resina di 50%)			--
A. 1MHz	2.5.5.9	4,5
B. 1GHz	2.5.5.9	4,4
Tangente di perdita (Df, contenuto della resina di 50%)			--
A. 1MHz	2.5.5.9	0,014
B. 1GHz	2.5.5.9	0,015
Resistenza alla flessione, minima			N/mm2
Direttiva di A. Length	2.4.4	500-530
B. direzione trasversale		410-440
Stress termico 10 s a 288°C
A. Unetched	2.4.13.1	Passaggio	Valutazione
B. Etched		Passaggio
Infiammabilità	UL94	V-0	Valutazione
Indice di inseguimento comparativo (CTI)	IEC 60112/UL 746	CTI 3 (175-249)	Classe (volt)
Temperatura di transizione vetrosa (DSC)	2.4.25	175	˚C
Temperatura di decomposizione	2.4.24.6	345	˚C
Asse CTE (40℃ di X/Y a 125℃)	2.4.41	11-13 / 13-15	ppm/˚C
Z-asse CTE
A. Alpha 1		45	ppm/˚C
B. Alpha 2	2.4.24	210	ppm/˚C
Di C dei C. 50 - 260 gradi		2,7	%
Resistenza termica
A. T260	2.4.24.1	>60	Resoconto
B. T288		20	Resoconto

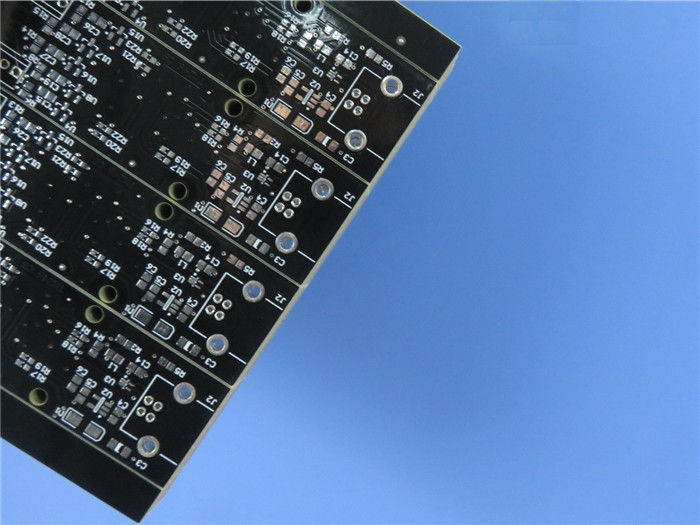

Multi bordo alto Tg 400mmX500mm senza piombo del PWB di strato FR4 1
