Il doppio dell'oro di immersione ha parteggiato PWB ad alta temperatura per automobilistico

MOQ:	1PCS
Imballaggio standard:	Vuoto bags+Cartons
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000PCS al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

La CINA

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-507.V1.0

Base material:

FR-4 IT-180ATC

PCB thickness:

1.63-1.68mm

Copper weight:

Surface finish:

Immersion gold

Evidenziare:

Il doppio ha parteggiato PWB ad alta temperatura

PWB ad alta temperatura dell'oro di immersione

PWB ad alta temperatura automobilistico

Descrizione del prodotto

Fabbricazione su IT-180ATC con oro immersivo Di doppio latoPCB ad alta temperatura

(Le schede di circuito stampato sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)

Breve introduzione

Si tratta di un PCB standard a due facce ad alta temperatura prodotto su un laminato IT-180ATC di ITEQ.6 mm di spessore e 2 oz di peso in rameLe principali finiture includono l'immersione in oro sui pad e la protezione con maschera di saldatura verde per il substrato.

Applicazioni

Automotive (ECU della sala macchine)

Piani di fondo

Immagazzinamento dati

Server e rete

Servizi di telecomunicazione

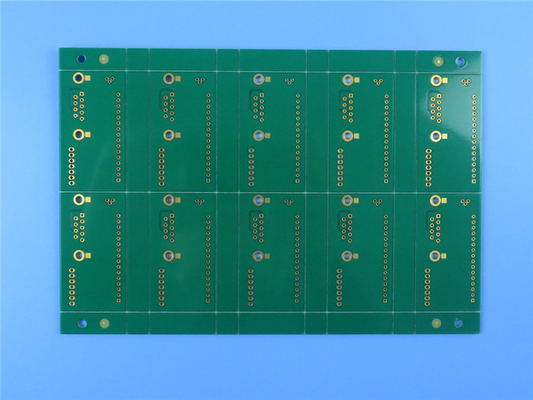

Il doppio dell'oro di immersione ha parteggiato PWB ad alta temperatura per automobilistico 0

Parametri del PCB

Articolo	Descrizione	Requisito	Esistente	Risultato
1. laminato	Tipo di materiale	FR-4 IT-180ATC	FR-4 IT-180ATC	ACC
	Tg	170°C	170°C	ACC
	Fornitore	ITEQ	ITEQ	ACC
	Spessore	10,6 ± 10% mm	1.63-1.68 mm	ACC
2Spessore del rivestimento	Parete a buco	≥ 25 μm	260,51 μm	ACC
	Acciaio	35 μm	410,09 μm	ACC
	Copper interno
3- Maschera da soldato.	Tipo di materiale	TAIYO/ PSR-2000GT600D	TAIYO/ PSR-2000GT600D	ACC
	Colore	Verde	Verde	ACC
	Rigidità (prova a matita)	≥ 4H o superiore	5h	ACC
	Spessore S/M	≥ 10 μm	20.11 μm	ACC
	Localizzazione	Entrambe le parti	Entrambe le parti	ACC
4. Marchio dei componenti	Tipo di materiale	TAIYO/ IJR-4000 MW300	IJR-4000 MW300	ACC
	Colore	Bianco	Bianco	ACC
	Localizzazione	C/S	C/S	ACC
5. Maschera di saldatura peelable	Tipo di materiale
	Spessore
	Localizzazione
6. Identificazione	Marchio UL	- Sì.	- Sì.	ACC
	Codice di data	WWYY	2121	ACC
	Luogo di marcatura	Lato della saldatura	Lato della saldatura	ACC
7Finitura superficiale.	Metodo	Oro per immersione	Oro per immersione	ACC
	Spessore dello stagno
	Spessore del nichel	3-6 μm	40,06 μm	ACC
	Spessore dell'oro	00,05 μm	00,056 μm	ACC
8. Normatività	RoHS	Regolamento (CE) n.	- Va bene.	ACC
8. Normatività	Regolamento REACH	Direttiva 1907/2006	- Va bene.	ACC
9. Anello annulare	Min. Larghezza della linea (mil)	5 mil	4.8 mil	ACC
9. Anello annulare	Min. Spaziatura (mil)	5 mil	5.2mil	ACC
10.V-groove	Angolo	30o	30o	ACC
10.V-groove	Spessore residuo	00,4 ± 0,1 mm	0.43 mm	ACC
11- E'un bello.	Angolo
11- E'un bello.	Altezza
12. Funzione	Prova elettrica	100% PASS	100% PASS	ACC
13. aspetto	Livello di classe IPC	IPC-A-600J &6012D Classe 2	IPC-A-600J &6012D Classe 2	ACC
	Ispezione visiva	IPC-A-600J &6012D Classe 2	IPC-A-600J &6012D Classe 2	ACC
	Warp e Twist	¥0,7%	0.21%	ACC
14. Prova di affidabilità	Prova del nastro	Nessun peeling	- Va bene.	ACC
	Prova del solvente	Nessun peeling	- Va bene.	ACC
	Prova di solderabilità	265 ± 5°C	- Va bene.	ACC
	Prova di tensione termica	288 ± 5°C	- Va bene.	ACC
	Prova di contaminazione ionica	️ 1,56 μg/cm2	00,56 μg/cm2	ACC

Misurazione del diametro del foro (unità: mm), Tolleranza: PTH±0.075; NPTH±0.05

Codice del buco	PTH	Necessario	Valore effettivo				Risultato
1	Y	0.400	0.400	0.425	0.425	0.400	ACC
2	Y	0.450	0.450	0.500	0.475	0.450	ACC
3	Y	0.600	0.600	0.650	0.625	0.600	ACC
4	Y	0.725	0.750	0.775	0.775	0.750	ACC
5	Y	0.850	0.850	0.825	0.850	0.825	ACC

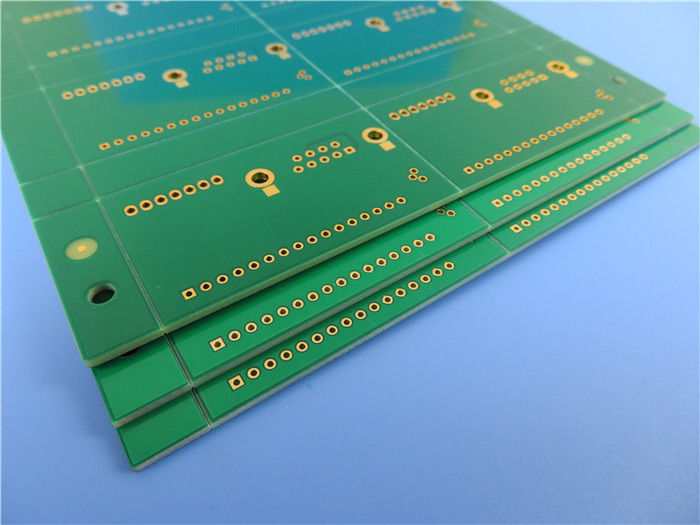

Il doppio dell'oro di immersione ha parteggiato PWB ad alta temperatura per automobilistico 1
