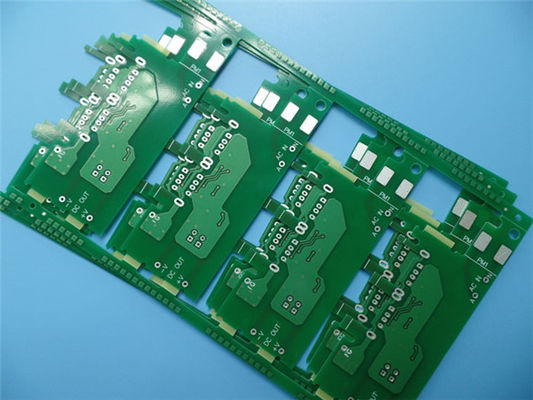

vetro a resina epossidica ITEQ FR4 di 1.0mm PWB d'argento di immersione del circuito di 2 strati

MOQ:	1PCS
prezzo:	USD9.99-99.99
Imballaggio standard:	Vuoto bags+Cartons
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000pcs al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

La Cina

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-470.V1.0

Materiale di base:

Conteggio degli strati:

2 strati

Spessore del PCB:

1.0mm ±0.1

Dimensioni del circuito stampato:

120 x 79 mm = 4 pezzi

Maschera per saldatura:

verde

Serigrafia:

Bianco

Peso del rame:

1 oncia

Finitura superficiale:

Argento immersione

Evidenziare:

1.0mm circuito di 2 strati

ITEQ FR4 circuito di 2 strati

PWB d'argento di immersione di ITEQ FR4

Descrizione del prodotto

PCB in argento immersione su vetro epossido da 1,0 mm ITEQ FR-4 2 strati di circuito per caricabatterie USB

1.1 Descrizione generale

Questo è un tipo di circuito stampato a due strati costruito su substrato FR-4 con Tg 170 °C per l'applicazione di caricabatterie USB.0 mm di spessore con vetrina bianca (Taiyo) su maschera di saldatura verde (Nanya) e argento immersivo su padIl materiale di base è di Taiwan ITEQ che fornisce 4 PCB per pannello. Sono fabbricati secondo IPC 6012 Classe 2 utilizzando i dati Gerber forniti. Ciascuno di 30 pannelli è confezionato per la spedizione.

1.2 Caratteristiche e benefici

Resistenza termica eccezionale e adatta a processi privi di piombo

Può funzionare orizzontalmente e ha un'elevata efficienza

Ispezione AOI

Soddisfare le vostre esigenze di PCB dal prototipo alla produzione di massa.

12 ore di offerta

Capacità di prototipo di PCB

1.3 Applicazione

Router wireless

Adattatore Bluetooth per PC

Controller motore

Tracciamento GSM

Modem HSDPA

1.4 Parametro e scheda dati

DIMENSIONE del PCB	120 x 79 mm = 4 PCS
Tipo di bordo	PCB a doppio lato
Numero di strati	2 strati
Componenti montati in superficie	- Sì.
Attraverso i componenti a buco	- Sì.
STACKUP di strato	rame ------- 17,8um ((0,5 oz) + PLATE
	FR-4 0,8 mm
	rame ------- 17,8um ((0,5 oz) + PLATE
Tecnologia
Traccia minima e spazio:	4 ml/4 ml
Fori minimi / massimi:	0.5/3.8 mm
Numero di fori:	4
Numero di fori:	135
Numero di slot fresati:	1
Numero di tagli interni:	0
Controllo dell'impedenza	- No, no.
Materiale per la tavola
Epoxi vetro:	FR-4, ITEQ IT-180A TG>170
Fogli finiti esterni:	1 oz
Fogli interni finali:	0 oz
Altezza finale del PCB:	1.0 mm ± 0.1
CLAVING E COATING
Finitura superficiale	Argento immersivo, Ag> 0,15 μm
Maschera di saldatura Applicabile a:	In alto e in basso, 12 miconi minimo.
Maschera di saldatura colore:	Verde, LP-4G G-05, fornito da Nanya.
Tipo di maschera di saldatura:	LPSM
Conto/taglio	Routing
Marcatura
lato della leggenda del componente	TOP
Colore della leggenda del componente	Bianco, S-380W, fornito da Taiyo.
Nome o logo del fabbricante:	Segnalato sul tabellone in un conduttore e con gambe
VIA	Plastificato attraverso il buco (PTH), tramite tenda.
Classificazione di infiammabilità	L'omologazione è effettuata con un sistema di controllo di sicurezza.
Tolleranza di dimensioni
Dimensione del profilo:	0.0059" (0,15mm)
Dispositivi per il rivestimento del cartone:	0.0030" (0.076mm)
Tolleranza di trivellazione:	0.002" (0,05 mm)
TESTO	Test elettrico al 100% prima della spedizione
Tipo di opere d'arte da fornire	file email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	In tutto il mondo.

1.5 ITEQ laminato/prepreg: IT-180ATC / IT-180ABS

Immobili	Spessore < 0,50 mm		Spessore ¥0,50 mm		Unità	Metodo di prova
	[0,0197 in]		[0,0197 in]		Unità	Metodo di prova
	Valore tipico	Specificità	Valore tipico	Specificità	Metrica	IPC-TM-650
	Valore tipico	Specificità	Valore tipico	Specificità	(in inglese)	(o come indicato)
Resistenza alla buccia, minima					N/mm	2.4.8
A. Folio di rame a basso profilo e folio di rame a profilo molto basso - tutti i pesi di rame > 17 mm					(lb/pollice)	2.4.8.2
B. Foglio di rame a profilo standard	0.88 (5.0)	0.70 (4.00)	0.88 (5.0)	0.70 (4.00)		2.4.8.3
1Dopo lo stress termico.
2. a 125°C
3. Dopo le soluzioni di processo	1.23 (7.0)	0.80 (4.57)	1.40 (8.0)	1.05 (6.00)
	1.05 (6.0)	0.70 (4.00)	1.23 (7.0)	0.70 (4.00)
	1.05 (6.0)	0.55 (3.14)	1.23 (7.0)	0.80 (4.57)
Resistenza al volume, minima					MW-cm	2.5.17.1
A. C-96/35/90	3.0x10¹⁰	106	- Non lo so.	- Non lo so.
B. Dopo resistenza all'umidità	- Non lo so.	- Non lo so.	3.0x10¹⁰	104
C. a temperatura elevata E-24/125	5.0x10¹⁰	103	1.0x10¹⁰	103
Resistenza superficiale, minima					MW	2.5.17.1
A. C-96/35/90	3.0x10¹⁰	104	- Non lo so.	- Non lo so.
B. Dopo resistenza all'umidità	- Non lo so.	- Non lo so.	3.0x10¹⁰	104
C. a temperatura elevata E-24/125	4.0x10¹⁰	103	4.0x10¹⁰	103
Assorbimento di umidità, massimo	- Non lo so.	- Non lo so.	0.12	0.8	%	2.6.2.1
Disgregazione dielettrica, minimo	- Non lo so.	- Non lo so.	60	40	kV	2.5.6
Permittività (Dk, contenuto di resina del 50%)		5.4		5.4	- Non lo so.
(Laminato e Prepreg laminato)
A. 1MHz	4.4		4.4			2.5.5.9
B. 1 GHz	4.4		4.4
C. 2 GHz	4.2		4.3			2.5.5.13
D. 5 GHz	4.1		4.1
E. 10 GHz	4		4.1
Tangente di perdita (Df, 50% di resina)		0.035		0.035	- Non lo so.
(Laminato e Prepreg laminato)
A. 1MHz	0.015		0.014			2.5.5.9
B. 1 GHz	0.015		0.015
C. 2 GHz	0.015		0.015			2.5.5.13
D. 5 GHz	0.016		0.016
E. 10 GHz	0.017		0.016
Resistenza flessibile, minima					N/mm²	2.4.4
A. Direzione longitudinale	- Non lo so.	- Non lo so.	500-530	415	(lb/in)²)
	- Non lo so.	- Non lo so.	(72.500-76.850)	- Sessanta.190
B. Direzione trasversale	- Non lo so.	- Non lo so.	410-440	345
	- Non lo so.	- Non lo so.	(59 450-63 800)	- Cinquanta.140
Resistenza all'arco, minima	125	60	125	60	s	2.5.1
Lo stress termico 10 s a 288°C [550,4F],minimo					Classificazione	2.4.13.1
A. Non incisi	Passaggio	Pass Visual	Passaggio	Pass Visual
B. incisi	Passaggio	Pass Visual	Passaggio	Pass Visual
Forza elettrica, minima	45	30	- Non lo so.	- Non lo so.	kV/mm	2.5.6.2
(Laminato e Prepreg laminato)	45	30	- Non lo so.	- Non lo so.	kV/mm	2.5.6.2
infiammabilità,	V-0	V-0	V-0	V-0	Classificazione	UL94
(Laminato e Prepreg laminato)	V-0	V-0	V-0	V-0	Classificazione	UL94
Temperatura di transizione del vetro (DSC)	175	170 minimo	175	170 minimo	̊C	2.4.25
Temperatura di decomposizione	- Non lo so.	- Non lo so.	345	340 minimo	̊C	2.4.24.6
Temperatura di decomposizione	- Non lo so.	- Non lo so.	345	340 minimo	̊C	(perdita di peso del 5%)
Asse X/Y CTE (40°C a 125°C)	- Non lo so.	- Non lo so.	10-13	- Non lo so.	PPM/ ̊C	2.4.24
CTE dell'asse Z						2.4.24
A. Alfa 1	- Non lo so.	- Non lo so.	45	60 al massimo	PPM/ ̊C
B. Alfa 2	- Non lo so.	- Non lo so.	210	300 al massimo	PPM/ ̊C
C. da 50 a 260 gradi C	- Non lo so.	- Non lo so.	2.7	3.0 massimo	%
Resistenza termica						2.4.24.1
A. T260	- Non lo so.	- Non lo so.	> 60	30 minimo	Processo verbale
B. T288	- Non lo so.	- Non lo so.	> 30	15 minimo	Processo verbale
Resistenza CAF	- Non lo so.	- Non lo so.	Passaggio	AABUS	Passaggio/fallimento	2.6.25
