| Evidenziare: | PWB doppio di strato di Rogers 3203,PWB doppio di strato 10mil,PWB doppio riempito ceramico di strato dell'UL |
||

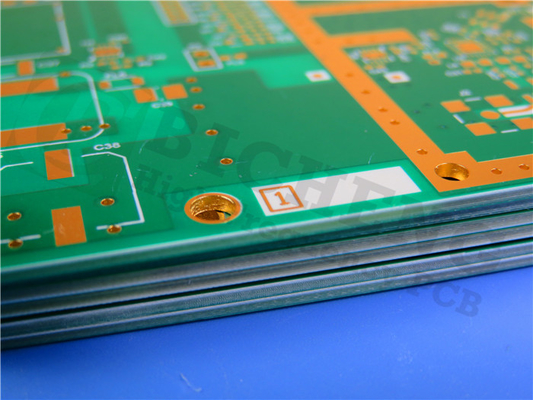

Rogers RO3203 Double Sided 10mil PCB ad alta frequenza con immersione Gold ForSatelliti di trasmissione diretta
(I circuiti stampati sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)
I materiali del circuito ad alta frequenza RO3203 di Rogers Corporation sono laminati riempiti di ceramica rinforzati con fibra di vetro intrecciata.Questo materiale è progettato per offrire eccezionali prestazioni elettriche e stabilità meccanica a prezzi competitivi.La costante dielettrica dei materiali per circuiti ad alta frequenza RO3203 è 3,02.Questo, insieme a un fattore di dissipazione di 0,0016, estende la gamma di frequenze utili oltre i 40 GHz.
I laminati RO3203 combinano la levigatezza della superficie di un laminato in PTFE non tessuto, per tolleranze di incisione della linea più fini, con la rigidità di un laminato in PTFE di vetro intrecciato.Questi materiali possono essere fabbricati in circuiti stampati utilizzando tecniche standard di lavorazione dei circuiti stampati in PTFE.Le opzioni di rivestimento disponibili sono fogli di rame elettrodepositato da 0,5, 1 o 2 oz./ft2 (17, 35, 70 micron di spessore).Questi laminati sono prodotti secondo un sistema di qualità certificato ISO 9002.
Caratteristiche:
1. Le prestazioni elettriche e meccaniche uniformi sono ideali per strutture multistrato complesse ad alta frequenza.
2. La bassa perdita dielettrica per prestazioni ad alta frequenza può essere utilizzata in applicazioni superiori a 20 GHz.4. Eccellenti proprietà meccaniche su un'ampia gamma di costanti dielettriche sono ideali per i progetti di schede multistrato.
3. Il basso coefficiente di espansione nel piano (abbinato al rame) è adatto per l'uso con progetti ibridi di pannelli multistrato in vetro epossidico e affidabili assemblaggi montati in superficie.
4. Prezzo economico per la produzione in serie.
Applicazioni tipiche:
1. Antenne satellitari di posizionamento globale per autoveicoli
2. Collegamento dati su sistemi di cavi
3. Satelliti per trasmissione diretta
4. Backplane di alimentazione
5. Sistemi di telecomunicazioni senza fili
Capacità PCB(RO3203)
| Materiale PCB: | Laminati caricati con ceramica rinforzati con fibra di vetro intrecciata |
| Designazione: | RO3203 |
| Costante dielettrica: | 3,02±0,04 |
| Numero di strati: | PCB doppio strato, multistrato, ibrido |
| Peso del rame: | 0,5 once (17 µm), 1 once (35 µm), 2 once (70 µm) |
| Spessore PCB: | 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Dimensione PCB: | ≤400mm X 500mm |
| Maschera di saldatura: | Verde, nero, blu, giallo, rosso ecc. |
| Finitura superficiale: | Rame nudo, HASL, ENIG, OSP ecc.. |
Scheda tecnica di RO3203
| RO3203 Valore tipico | |||||
| Proprietà | RO3203 | Direzione | Unità | Condizione | Metodo di prova |
| Costante dielettrica,εProcess | 3,02±0,04 | z | 10GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| Fattore di dissipazione,tanδ | 0.0016 | z | 10GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| Conduttività termica | 0,47 (3,2) | W/mK | Galleggia a 100 ℃ | ASTM C518 | |
| Resistività di volume | 107 | MΩ.cm | UN | ASTM D257 | |
| Resistività superficiale | 107 | MΩ | UN | ASTM D257 | |
| Stabilità dimensionale | 0.08 | X, Y | mm/m+E2/150 | dopo l'incisione | IPC-TM-650 2.4.3.9 |
| Modulo di tensione | XY | kpsi | RT | ASTM D638 | |
| Modulo a flessione | 400 300 | XY | kpsi | UN | ASTM D790 |
| Resistenza alla trazione | 12,5 13 | XY | kpsi | RT | ASTM D638 |
| Resistenza alla flessione | 9 8 | XY | kpsi | UN | ASTM D790 |
| Assorbimento dell'umidità | <0,1 | % | D24/23 | IPC-TM-650 2.6.2.1 | |
| Coefficiente di espansione termica | 58 13 | ZX, Y | ppm/℃ | Da -50 ℃ a 288 ℃ | ASTM D3386 |
| Td | 500 | ℃ | TGA | ASTM D3850 | |
| Densità | 2.1 | g/cm3 | 23℃ | ASTM D792 | |
| Forza della buccia di rame | 10 (1,74) | libbre/pollici (N/mm) | Dopo la saldatura | IPC-TM-650 2.4.8 | |
| Infiammabilità | V-0 | UL94 | |||
| Processo senza piombo compatibile | SÌ | ||||
