Dettagli:
Termini di pagamento e spedizione:
|
| Materiale di base: | di composti ripieni di ceramica di PTFE | Numero di strati: | PCB doppio strato, multistrato, ibrido |
|---|---|---|---|
| Spessore del PCB: | 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) | Dimensione del PCB: | ≤400 mm x 500 mm |
| Maschera di saldatura: | Ecc. verde, nero, blu, giallo, rosso. | Peso del rame: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Finitura superficiale: | Rame nudo, HASL, ENIG, OSP ecc… | ||
| Evidenziare: | bordo del PWB di 10mil Rogers,Bordo riempito ceramico del PWB di PTFE Rogers,Bordo a più strati del PWB di Rogers |
||

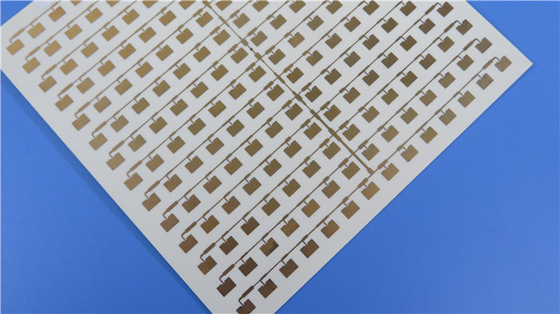

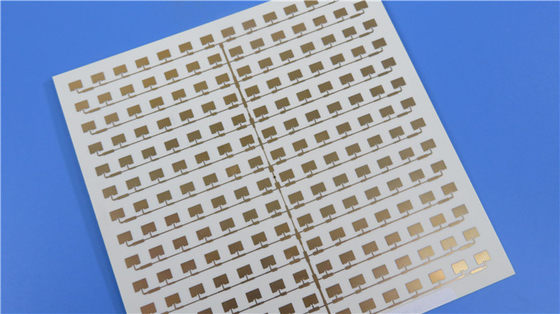

Doppia faccia Rogers PCB ad alta frequenza costruito su10 milNT1 rifornimento di acqua
(I circuiti stampati sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)
I materiali del circuito ad alta frequenza RT/duroid 6035HTC della Rogers Corporation sono compositi PTFE riempiti di ceramica per l'uso in applicazioni RF e microonde ad alta potenza.con una conduttività termica di quasi 2.4 volte i prodotti standard RT/duroid 6000 e foglio di rame (elettrodeposito e trattato al contrario) con eccellente stabilità termica a lungo termine, i laminati RT/duroide 6035HTC sono una scelta eccezionale per applicazioni ad alta potenza.
Caratteristiche/benefici:
1. Alta conduttività termica
Una migliore dissipazione del calore dielettrico consente temperature di funzionamento più basse per applicazioni ad alta potenza
2. Tangente a bassa perdita
Performance eccellente ad alta frequenza
3. termicamente stabile a basso profilo e sottoposto a trattamento inverso di fogli di rame
Minore perdita di inserimento e eccellente stabilità termica delle tracce
4Sistema di riempimento avanzato
Miglioramento della capacità di trivellazione e durata dell'utensile rispetto ai materiali di circuito contenenti allumina
Alcune applicazioni tipiche:
1Amplificatori RF e microonde ad alta potenza
2Amplificatori di potenza, accoppiatori, filtri
3- Combinatori, divisori di potenza
Scheda di datiNT1 commercio/duroide6035HTC
| NT1 di cui all'articolo 2 | |||||
| Immobili | NT1comunicazione | Direzione | Unità | Condizione | Metodo di prova |
| Costante dielettrica,ε Processo | 3.50±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Stripline stretta | |
| Costante dielettrica | 3.6 | Z | 8 GHz - 40 GHz | Metodo della lunghezza di fase differenziale | |
| Fattore di dissipazione | 0.0013 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Coefficiente termico di ε | - 66 | Z | ppm/°C | -50 °C a 150 °C | mod IPC-TM-650, 2.5.5.5 |
| Resistenza al volume | 108 | MΩ.cm | A | IPC-TM-650, 2.5.17.1 | |
| Resistenza superficiale | 108 | MΩ | A | IPC-TM-650, 2.5.17.1 | |
| Stabilità dimensionale | - 0,11 - 0.08 | CMD MD | mm/m (mils/pollici) | 0Spessore dopo incisione "+E4/105 | IPC-TM-650 2.4.39A |
| Modulo di trazione | 329 244 | MD CMD | kpsi | 40 ore @23°C/50RH | ASTM D638 |
| Assorbimento di umidità | 0.06 | % | D24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
| Coefficiente di espansione termica (-50 °C a 288 °C) | 19 19 39 | X Y Z | ppm/°C | 23°C / 50% RH | IPC-TM-650 2.4.41 |
| Conduttività termica | 1.44 | W/m/k | 80°C | ASTM C518 | |
| Densità | 2.2 | gm/cm3 | 23°C | ASTM D792 | |
| Forza della buccia di rame | 7.9 | pi | 20 secondi @ 288 °C | IPC-TM-650 2.4.8 | |
| Infiammabilità | V-0 | UL 94 | |||
| Processo senza piombo compatibile | - Sì, sì. | ||||
Capacità di PCB(NT1 commercio/duroide6035HTC)
| Materiale per PCB: | PTFE composti di ceramica |
| Indicazione: | NT1comunicazione |
| Costante dielettrica: | 3.50±0.05 |
| Numero di strati: | PCB a doppio strato, a più strati e ibridi |
| Peso di rame: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Spessore del PCB: | 10 mil (0,254 mm), 20 mil ((0,508 mm), 30 mil (0,762 mm), 60 mil ((1,524 mm) |
| Dimensione del PCB: | ≤ 400 mm x 500 mm |
| Maschera di saldatura: | Verde, nero, blu, giallo, rosso, ecc. |
| Finitura superficiale: | rame nudo, HASL, ENIG, OSP ecc. |
