PCB ibrido Laminato ceramico organico RF-35 PCB taconico 30mil 60mil

PCB ibrido Laminato ceramico organico RF-35 PCB taconico 30mil 60mil

MOQ: 1pcs
prezzo: USD9.99-99.99
Imballaggio standard: Vuoto bags+Cartons
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000pcs al mese
Informazioni dettagliate
Luogo di origine
La Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-171.V1.0
Materiale di base:
Fibra di vetro ceramica PTFE
Conteggio strati:
PCB doppio strato, multistrato, ibrido
Spessore PCB:
10mil (0,254 mm); 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
Dimensioni del circuito stampato:
≤400 mm x 500 mm
Maschera per saldatura:
Verde, nero, blu, giallo, rosso ecc.
Peso di rame:
17 µm (0,5 once), 35 µm (1 once), 70 µm (2 once)
Finitura superficiale:
Rame nudo, HASL, ENIG, Immersion silver, Immersoin tin, OSP ecc..
Evidenziare:

PWB Taconic di 60mil rf

,

PWB Taconic di rf ibrido

,

PWB Taconic del laminato ceramico organico

Descrizione del prodotto



RF-35 Taconic PCB ad alta frequenza con DK 3.5 Tg 31510mil 20mil 30mil 60mil RF PCB

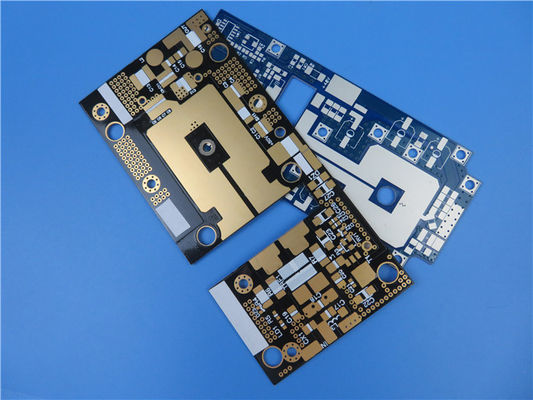

(I circuiti stampati sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)



RF-35 è un materiale laminato in ceramica organica della famiglia ORCER (Organic Ceramic) di prodotti Taconic.Si basa sul rinforzo in vetro intrecciato.RF-35 è il risultato dell'esperienza di Taconic sia nella tecnologia di riempimento in ceramica che nella fibra di vetro rivestita di politetrafluoruro (PTFE).



RF-35 è la scelta migliore per applicazioni commerciali a microonde e radiofrequenza a basso costo e ad alto volume. Ha un'eccellente resistenza alla pelatura per rame da 1/2 oncia e 1 oncia (anche rispetto al vetro epossidico standard), un aspetto chiave della necessità per la rielaborazione.



La Tg di RF-35 supera i 315 ℃.Il suo bassissimo tasso di assorbimento dell'umidità e il basso fattore di dissipazione riducono al minimo lo sfasamento con la frequenza.RF-35 ha utilizzato tessuti tessuti nel risultato del design nella dimensione stabile.I laminati sono generalmente rivestiti in modo ordinato su un lato o su entrambi i lati con rispettivamente 1/2, 1 e 2 once di rame elettrodepositato.



Quindi beneficiamo del suo basso costo, dell'eccellente resistenza alla pelatura, del fattore di dissipazione eccezionalmente basso, del basso assorbimento di umidità e della maggiore levigatezza della superficie.



Applicazioni

Amplificatori di potenza

Filtri e Accoppiatori

Componenti passivi



La nostra capacità PCB (RF-35)

Materiale PCB: Fibra di vetro ceramica PTFE
Designazione: RF-35
Costante dielettrica: 3.5
Fattore di dissipazione 0,0018
Numero di strati: PCB doppio strato, multistrato, ibrido
Peso del rame: 0,5 once (17 µm), 1 once (35 µm), 2 once (70 µm)
Spessore PCB: 10mil (0,254 mm);20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
Dimensione PCB: ≤400mm X 500mm
Maschera di saldatura: Verde, nero, blu, giallo, rosso ecc.
Finitura superficiale: Rame nudo, HASL, ENIG, Immersion silver, Immersoin tin, OSP ecc..





Valore tipico RF-35

Proprietà Metodo di prova Unità Valore Unità Valore
Costante dielettrica a 1,9 GHz IPCTM 650 2.5.5   3.5   3.5
Fattore di dissipazione a 1,9 GHz IPCTM 650 2.5.5   0,0018   0,0018
Assorbimento di umidità (.060") IPC-TM 650 2.6.2.1 % 0.02 % 0.02
Peel Strength (1/2 oz. rame) IPCTM 650 2.4.8 libbre/pollici lineari >8.0 N/mm >1,5
Peel Strength (1 oncia di rame) IPCTM 650 2.4.8 libbre/pollici lineari >10.0 N/mm >1.8
Rottura dielettrica IPC-TM 650 2.5.6 kV 41 kV 41
Resistività di volume IPC-TM 650 2.5.17.1 Mohm/cm 1,26 x 109 Mohm/cm 1,26 x 109
Resistività superficiale IPC-TM 650 2.5.17.1 Mah 1,46 x 108 Mah 1,46 x 108
Resistenza all'arco IPCTM 650 2.5.1 secondi >180 secondi >180
Resistenza alla flessione in senso longitudinale ASTM D 790 psi >22.000 N/mm2 >152
Resistenza alla flessione trasversale ASTM D 790 psi >18.000 N/mm2 >124
Conduttività termica ASTM F 433 W/m/K 0,24 W/m/K 0,24
Resistenza alla trazione in senso longitudinale ASTM D 638 psi 27.000 N/mm2 187
Resistenza alla trazione trasversale ASTM D 638 psi 21.000 N/mm2 145
Stabilità dimensionale longitudinale IPC-TM 650 2.4.39 dentro/dentro 0.00004 mmmm 0.00004
Stabilità dimensionale trasversale IPC-TM 650 2.4.39 dentro/dentro -0.0001 mmmm -0.0001
xy CET ASTM D 3386 (TMA) ppm/°C 19-24 ppm/°C 19-24
z CTE ASTM D 3386 (TMA) ppm/°C 64 ppm/°C 64
Infiammabilità UL-94   V-0   V-0
Durezza Scala Rockwell M   34   34





Tipo sa
TLY-5A 2.17
TLY-5 2.20
TLY-3 2.33
TLT-0 TLX-0 2.45
TLT-9 TLX-9 2.50
TLT-8 TLX-8 2.55
TLT-7 TLX-7 2.60
TLT-6 TLX-6 2.65
TLE-95 2,95
TLC-27 2.75
TLC-30 3.00
TLC-32 3.20
RF-30 3.00
RF-35 RF-35P 3.50
RF-60 6.15
CER-10 10





PCB ibrido Laminato ceramico organico RF-35 PCB taconico 30mil 60mil 0





PCB ibrido Laminato ceramico organico RF-35 PCB taconico 30mil 60mil 1



PCB ibrido Laminato ceramico organico RF-35 PCB taconico 30mil 60mil 2



PCB ibrido Laminato ceramico organico RF-35 PCB taconico 30mil 60mil 3





PCB ibrido Laminato ceramico organico RF-35 PCB taconico 30mil 60mil 4
