Dettagli:
Termini di pagamento e spedizione:
|
| Spessore del PCB: | 0,8mm±0,1 | Dimensione del PCB: | 120 x 60 mm = 1 su |
|---|---|---|---|
| Maschera di saldatura: | Nero | Fabbricazione a partire da fibre sintetiche: | Bianco |
| Peso del rame: | 35um ((1 oz) + strato TOP in piastra, 35um ((1 oz) + strato BOT in piastra | Finitura superficiale: | Oro per immersione |
| Evidenziare: | il doppio 30mil ha parteggiato PWB Taconic,PWB Taconic lungo di 120mm,Circuito stampato Taconic |
||
RF-35 RF PCB ad alta Tg 30mil a doppia faccia a alta frequenza di circuiti stampati rivestimento immersione maschera di saldatura oro e nero
(I circuiti stampati sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)
Breve introduzione

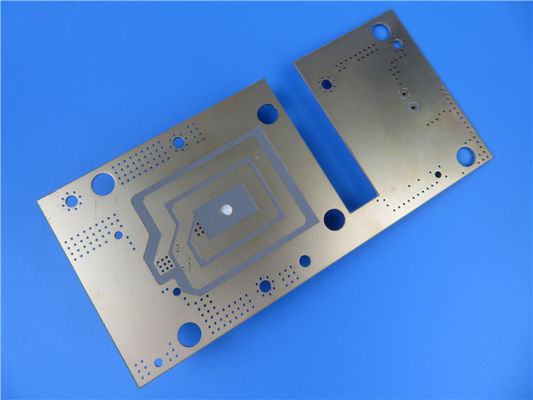

Questo è un tipo di PCB ad alta frequenza RF-35 ORCER (ceramica organica).E' lungo 120 mm e largo 60 mm con pad in oro.Lo strato inferiore è aperto all'aria con superficie dorata come abbiamo visto.
Specificativi dei PCB
| DIMENSIONE del PCB | 120 x 60 mm = 1 su |
| Tipo di bordo | PCB a doppio lato |
| Numero di strati | 2 strati |
| Componenti montati in superficie | - Sì. |
| Attraverso i componenti a buco | - No |
| STACKUP di strato | rame ------- 35um ((1 oz) + strato TOP di piastra |
| RF-35 0,762 mm | |
| rame ------- 35um ((1 oz) + piastra BOT | |
| Tecnologia | |
| Traccia minima e spazio: | 70,0 mil / 7,0 mil |
| Fori minimi / massimi: | 0.5 mm / 0.5 mm |
| Numero di fori: | 1 |
| Numero di fori: | 8 |
| Numero di slot fresati: | 1 |
| Numero di tagli interni: | 1 |
| Controllo di impedenza: | - No, no. |
| Numero del dito d'oro: | 0 |
| Materiale per la tavola | |
| Epoxi vetro: | RF-35 0,762 mm |
| Fogli finiti esterni: | 20,0 oz |
| Fogli interni finali: | N/A |
| Altezza finale del PCB: | 00,8 mm ± 0.1 |
| CLAVING E COATING | |
| Finitura superficiale | Oro per immersione, 75% |
| Maschera di saldatura Applicabile a: | Strato superiore |
| Maschera di saldatura colore: | Nero |
| Tipo di maschera di saldatura: | Kuangshun |
| Conto/taglio | Routing |
| Marcatura | |
| lato della leggenda del componente | Strato superiore |
| Colore della leggenda del componente | Bianco |
| Nome o logo del fabbricante: | N/A |
| VIA | Confortevole per il taglio (PTH), dimensione minima 0,5 mm. |
| Classificazione di infiammabilità | 94V-0 |
| Tolleranza di dimensioni | |
| Dimensione del profilo: | 0.0059" |
| Dispositivi per il rivestimento del cartone: | 0.0029" |
| Tolleranza di trivellazione: | 0.002" |
| TESTO | Test elettrico al 100% prima della spedizione |
| Tipo di opere d'arte da fornire | file email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO | In tutto il mondo. |
PCB RF taconici
Oltre a RF-35, ci sono altri tipi di PCB Taconic RF disponibili in casa nostra, come RF-10 ((10mil,20mil, 25mil, 60mil e 125mil), RF-30A ((10mil, 20mil, 30mil, 40mil e 60mil), RF-35TC ((10mil, 20mil,30 ml), RF-60TC ((10mil, 20mil, 30mil, 60mil e 125mil), RF-35A2 (5mil, 10mil, 20mil, 30mil e 60mil) ecc. DK varia da 2,97 a 10,2 ecc.
Applicazioni:
Amplificatori di potenza
Filtri e accoppiatori
Componenti passivi
AltriPCB Disponibileaereo
FR-4 Tg>135, Tg elevato>170 FR-4 (S1000-2M, TU-872 SLK, TU-768, IT-180A ecc.)
Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, ecc.
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC ecc.
Rogers TMM4, TMM10, Kappa 438 ecc.
PTFE F4B (DK2).2DK2.65DK2.85DK2.94DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4DK6.15, DK10.2)
Taconic TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, TLF-35, RF-60A, RF-60TC, RF-35A2 ecc.
AD450, AD600, TC350 ecc.
Nelco N4000, N9350, N9240
PCB a nucleo metallico, materiale 1W/MK-3W/MK
PCB flessibili
Capacità
2500-3000 tipi ogni mese.
AREA DI SERVIZIO
Nord America, Oceania, Asia sudorientale, Europa orientale, Africa, America Latina, Europa occidentale e meridionale, Europa settentrionale, Asia centrale e meridionale, Medio Oriente.
