Alto bordo del PWB del circuito stampato FR4 di Tg con l'oro di immersione

High Tg Printed Circuit FR4 PCB Board With Immersion Gold
High Tg Printed Circuit FR4 PCB Board With Immersion Gold High Tg Printed Circuit FR4 PCB Board With Immersion Gold High Tg Printed Circuit FR4 PCB Board With Immersion Gold High Tg Printed Circuit FR4 PCB Board With Immersion Gold

Grande immagine :  Alto bordo del PWB del circuito stampato FR4 di Tg con l'oro di immersione

Dettagli:
Luogo di origine: La CINA
Marca: Bicheng
Certificazione: UL, ISO9001, IATF16949
Numero di modello: BIC-501.V1.0
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1PCS
Prezzo: USD9.99-99.99
Imballaggi particolari: Vuoto bags+Cartons
Tempi di consegna: 8-9 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 5000PCS al mese
Descrizione di prodotto dettagliata
Materiale di base: PS di FR-4 TU-872 SLK Spessore del PWB: 1.61-1.62mm
Maschera della lega per saldatura: Verde Silkscreen: Bianco
Peso di rame: 1oz Finitura superficia: Oro di immersione
Evidenziare:

Bordo del PWB del circuito stampato FR4

,

Alto bordo del PWB di Tg FR4

,

Bordo del PWB dell'oro FR4 di immersione

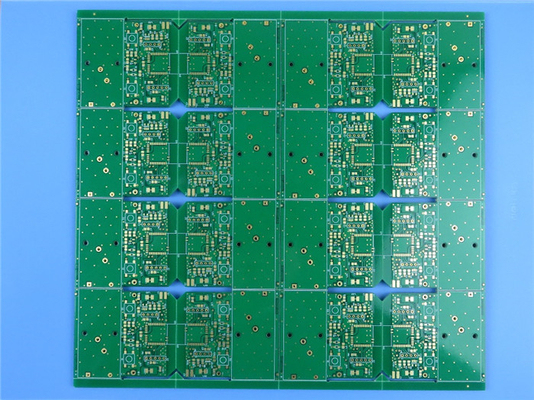

L'alto circuito stampato di Tg (PWB) ha costruito sullo PS di 1.6mm TU-872 SLK (dk bassa FR-4) con l'oro di immersione

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)



Breve introduzione

Ciò è un tipo di PWB di DK/DF basso FR-4 che è sviluppato sul materiale dello PS di TU-872 SLK. È fatta su 4 strati di rame con 1oz ogni strato, oro ricoprente di immersione e maschera verde della lega per saldatura. Lo spessore finito finale è 1.6mm +/- 10%. Un pannello consiste di 16 pezzi.



Applicazioni tipiche

1. Radiofrequenza

2. Backpanel, computer a alto rendimento

3. Linecards, stoccaggio

4. Server, le Telecomunicazioni, stazione base

5. Router dell'ufficio



Alto bordo del PWB del circuito stampato FR4 di Tg con l'oro di immersione 0



Specifiche del PWB

Oggetto Descrizione Requisito Reale Risultato
1. Laminato Tipo materiale PS di FR-4 TU-872 SLK PS di FR-4 TU-872 SLK CRNA
Tg 170 170 CRNA
Fornitore Il TU Il TU CRNA
Spessore 1.6±10% millimetro 1.61-1.62mm CRNA
spessore 2.Plating Parete del foro µmdel 25 26.51µm CRNA
Rame esterno 35µm 40.21µm CRNA
Rame interno 30µm 31.15µm CRNA
maschera 3.Solder Tipo materiale Kuangshun Kuangshun CRNA
Colore Verde Verde CRNA
Rigidità (prova della matita) 4Hosopra 5H CRNA
S/M Thickness µmdel 10 19.55µm CRNA
Posizione Entrambi i lati Entrambi i lati CRNA
4. Segno componente Tipo materiale TAIYO/IJR-4000 MW300 IJR-4000 MW300 CRNA
Colore Bianco Bianco CRNA
Posizione C/S, S/S C/S, S/S CRNA
5. Maschera della lega per saldatura di Peelable Tipo materiale
Spessore
Posizione
6. Identificazione Segno dell'UL CRNA
Codice della data WWYY 0421 CRNA
Mark Location Lato della lega per saldatura Lato della lega per saldatura CRNA
7. Finitura superficia Metodo Oro di immersione Oro di immersione CRNA
Tin Thickness
Spessore del nichel 3-6µm 5.27µm CRNA
Spessore dell'oro 0.05µm 0.065µm CRNA
8. Normativeness RoHS 2015/863/EU direttivo APPROVAZIONE CRNA
PORTATA Direttiva /2006 1907 APPROVAZIONE CRNA
anello 9.Annular Linea larghezza minima (mil) 7mil 6.8mil CRNA
Min. Spacing (mil) 6mil 6.2mil CRNA
10.V-groove Angolo 30±5º 30º CRNA
Spessore residuo 0.4±0.1mm 0.38mm CRNA
11. Smussatura Angolo
Altezza
12. Funzione Prova elettrica PASSAGGIO di 100% PASSAGGIO di 100% CRNA
13. Aspetto Livello della classe di IPC Classe 2 di IPC-A-600J &6012D Classe 2 di IPC-A-600J &6012D CRNA
Ispezione visiva Classe 2 di IPC-A-600J &6012D Classe 2 di IPC-A-600J &6012D CRNA
Filo di ordito e torsione ≦0.7% 0,32% CRNA
14. Prova di affidabilità Prova del nastro Nessuna sbucciatura APPROVAZIONE CRNA
Prova solvente Nessuna sbucciatura APPROVAZIONE CRNA
Prova di Solderability 265 ±5℃ APPROVAZIONE CRNA
Prova di stress termico 288 ±5℃ APPROVAZIONE CRNA
Prova ionica di contaminazione del 1,56 µg/c 0.58µg/c㎡ CRNA



Alto PWB di Tg

Le proprietà termiche del sistema della resina sono caratterizzate dalla temperatura di transizione vetrosa (Tg), che è espressa sempre in °C. La proprietà più comunemente usata è l'espansione termica. Nel misurare l'espansione contro la temperatura, possiamo ottenere una curva secondo le indicazioni dell'immagine seguente. Il Tg è determinato tramite l'intersezione delle tangenti delle parti piane e ripide della curva di espansione. Sotto la temperatura di transizione vetrosa, l'epossiresina è rigida e vetrosa. Quando la temperatura di transizione vetrosa è oltrepassata, cambia ad uno stato molle e gommoso.



Per i tipi più comunemente usati di epossiresine (grado FR-4), la temperatura di transizione vetrosa è nella gamma 115-130°C, in modo da quando il bordo è saldato, la temperatura di transizione vetrosa è oltrepassata facilmente. Il bordo si espande nella direzione di Z-asse e sollecita il rame della parete del foro. L'espansione dell'epossiresina è circa 15 - 20 volte maggior di quella di rame quando supera il Tg. Ciò implica un determinato rischio di parete che si fendono in fori metallizzati e la più resina intorno alla parete del foro, il maggior rischio. Sotto la temperatura di transizione vetrosa, il rapporto di espansione fra epossidico ed il rame è soltanto tre volte, così qui il rischio di incrinamento è trascurabili.



Il Tg del bordo generale è superiore a 130 gradi centigradi, alto Tg è generalmente maggior di 170 gradi centigradi, Tg medio è circa maggiori di 150 gradi centigradi.

I bordi del PWB con il ° C del ≥ 170 di Tg solitamente sono chiamati alto Tg PCBs.



Alto materiale parziale di Tg in Camera

Materiale Tg (℃) Produttore
S1000-2M 180 Shengyi
TU-768 170 Il TU
PS di TU-872 SLK 170 Il TU
TU-883 170 Il TU
IT-180ATC 175 ITEQ
KB-6167F 170 KB
M6 185 Panasonic
Kappa 438 280 Rogers
RO4350B 280 Rogers
RO4003C 280 Rogers
RO4730G3 280 Rogers
RO4360G2 280 Rogers



Alto bordo del PWB del circuito stampato FR4 di Tg con l'oro di immersione 1
