Circuito duro dell'oro del PWB della tastiera sviluppato su Tg170 FR-4 con la maschera verde della lega per saldatura

MOQ:	1pcs
prezzo:	USD9.99-99.99
Imballaggio standard:	Vuoto bags+Cartons
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000pcs al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

La Cina

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-455.V1.0

Materiale di base:

Conta dei strati:

2 strati

Spessore del PCB:

1,6 +/- 10%MM

Dimensioni del circuito stampato:

65x71mm=1UP

Maschera di saldatura:

Verde

Silkscreen:

Bianco

Peso di rame:

Finitura superficiale:

Oro elettrolitico

Evidenziare:

Doppio bordo parteggiato del PWB Fr4

Bordo duro del PWB dell'oro FR4

Il doppio ha parteggiato PWB duro dell'oro

Descrizione del prodotto

Keypad PCB Hard Gold Circuit Board costruito su Tg170 FR-4 con maschera di saldatura verde

(I circuiti stampati sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)

1.1 Descrizione generale

Questo è un tipo di circuito a doppio lato costruito su substrato FR-4 con Tg 170 ° C per l'applicazione di tastiera.6 mm di spessore con vetrina bianca (Taiyo) su maschera di saldatura verde (Taiyo) e oro duro su padIl materiale di base è di Shengyi che fornisce 1 PCB per pannello. Sono fabbricati secondo IPC 6012 Classe 2 utilizzando i dati Gerber forniti. Ogni 25 schede sono confezionate per la spedizione.

1.2 Caratteristiche e benesi adatta

1. materiale standard industriale con Tg elevato (170°C per DSC) ed eccellente affidabilità termica;

2. gruppi privi di piombo con una temperatura massima di riflusso di 260°C;

3. il processo SMT è resistente alla saldatura a reflusso, resistente alla lavorazione;

4. consegna rapida e puntuale;

5. fabbrica di produzione certificata ISO9001, ISO14001, UL;

6- Prezzo competitivo;

7Nessuna lamentela di qualità è destinata a risparmiare denaro;

8- Verifica CADCAM veloce e preventivo PCB gratuito.

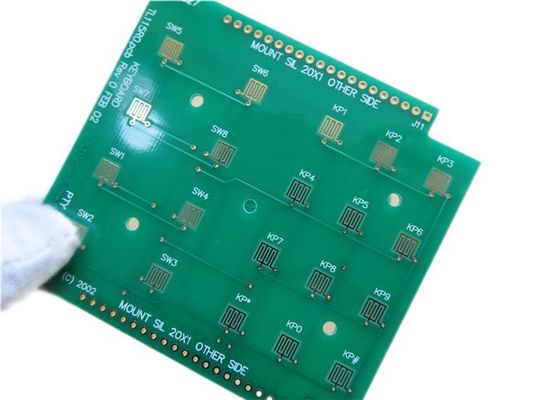

Circuito duro dell'oro del PWB della tastiera sviluppato su Tg170 FR-4 con la maschera verde della lega per saldatura 0

1.3 Specificativi dei PCB

Io...TEM	Descrizione	Rdisoccupazione	A- di sicurezza
Io...TEM	Descrizione	Rdisoccupazione	A- di sicurezza
Informazioni di base	Tipo di tavola	PCB a doppio lato	PCB a doppio lato
	Numero di strati	2 strati	2 strati
	Dimensione della tavola	65 x 71 mm = 1UP	65 x 71 mm = 1UP
Laminiato	Tipo di laminazione	FR4 TG️170: CTI:175V-249V	FR4 TG️170: CTI:175V-249V
	Fornitore	/	/
	Tg	TG️170°C	TG️170°C
	Spessore finito	1.6+/-10% mm	1.57 mm
Pspessore	Spessore di PTH Cu	> 20 mm	22.13um
	Spessore dello strato interno Cu	1/1 oz	1 / 1 OZ
	Spessore della superficie Cu	35 um	45.1 um
Maschera di saldatura	Tipo di materiale	LP-4G G-05	LP-4G G-05
	Fornitore	NUn Ya	Nan Ya
	Colore	GReni	Verde
	Single / entrambi i lati	BLavori	Entrambe le parti
	SSpessore M	>=10,0 um	26.93 um.
	Prova del nastro 3M	- NoTogliti di dosso.	Non si sbuccia
Leggenda	Tipo di materiale	S-380W	S-380w
	Fornitore	T- Sì, sì.	Tai yo.
	Colore	Bianco	Bianco
	Localizzazione	Entrambe le parti	Entrambe le parti
	Prova del nastro 3M	Niente buccia.	Non si sbuccia
Cricotta	Tlarghezza della corsia (mm)	0.203+/-20% mm	0.195 mm
Cricotta	Distanza tra le parti in mm	0.203+/- 20% mm	0.199 mm
D'oro placcato	Altri prodotti	100 u"	112 u"
D'oro placcato	D'oro	10 u"	11.11 u"
RTest di elegibilità	Prova di scossa termica	288 ± 5°C, 10 secondi, 3 cicli	NO Discolore, NO Delaminazione
RTest di elegibilità	prova di saldatura	245 ± 5°C	100% di bagnamento
Funzione	Prova elettrica	100%	passaggio
STandard	IPC-A 600H classe 2, IPC_6012C classe 2	100%	Passaggio
Apparizione	Ispezione visiva	100%	Passaggio
Apparizione	curvatura e torsione	<= 0,75%	0.26%
V-Groove	Spessore del taglio in V	0.4±0,1 mm	0.41 mm
V-Groove	Angolo	30+/- 5	30o
Tavolo di trivellazione (mm)	T1	PTH	00,508+/- 0,075 mm
	T2	PTH	0.710+/- 0,075 mm
	T3	NPTH	5.000+/- 0,05 mm

1.4Applicazioni

Convertitore di corrente continua a corrente continua

Adaptatore USB Wlan

Trasmettitore RF

Accesso controllato

Ricettori a fibra ottica

1.5 La nostra capacità di PCB (2022)

Parametro	Valore
Numero di strati	1-32
Materiale del substrato	RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, Kappa 438;TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A ecc.), FR-4 High CTI> 600V; Poliamide, PET; Core metallico ecc.
Dimensione massima	Test in volo: 900600mm, prova di impianto 460380mm, nessuna prova 1100*600mm
Tolleranza del quadro di riferimento	±0.0059" (0.15 mm)
Spessore del PCB	0.0157" - 0.3937" (0.40mm--10.00mm)
Tolleranza dello spessore ((T≥0,8 mm)	± 8%
Tolleranza di spessore (t<0,8 mm)	± 10%
Spessore dello strato isolante	0.00295" - 0.1969" (0.075mm-5.00mm)
Traccia minima	0.003" (0,075 mm)
Spazio minimo	0.003" (0,075 mm)
Spessore esterno del rame	35 μm-420 μm (1 oz-12 oz)
Spessore interno del rame	17 μm-350 μm (0,5 oz - 10 oz)
Foratura (meccanica)	0.0059" - 0.25" (0.15mm-6.35mm)
Fuoco finito ((Meccanico)	0.0039"-0.248" (0.10mm-6.30mm)
Diametro Tolleranza (meccanica)	0.00295" (0.075mm)
Registrazione (meccanica)	0.00197" (0,05 mm)
Rapporto di aspetto	12:1
Tipo di maschera di saldatura	LPI
Ponte Min Soldermask	0.00315" (0,08mm)
Minima clearance della maschera di saldatura	0.00197" (0,05 mm)
Collegamento tramite Diametro	0.0098" - 0.0236" (0.25mm-0.60mm)
Tolleranza di controllo dell'impedenza	± 10%
Finitura superficiale	HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, Gold Finger
