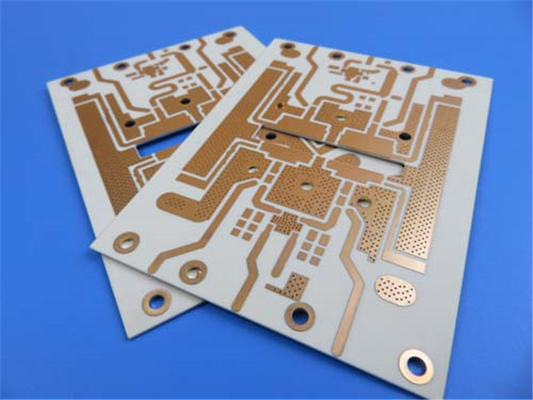

RO4003C Materiale PCB definitivo per applicazioni ad alta frequenza

Siamo entusiasti di presentare il nostro ultimo prodotto PCB realizzato con materiale Rogers RO4003C e un processo senza piombo.Questo PCB offre un funzionamento affidabile in un intervallo di temperatura compreso tra -40 ℃ e +85 ℃, rendendolo ideale per varie applicazioni.

Lo stack di PCB include rame base da 17um, dielettrico RO4003C da 20mil, prepreg RO4450F, rame base da 17um, dielettrico RO4003C da 60mil, prepreg RO4450F, dielettrico RO4003C da 60mil, prepreg RO4450F, dielettrico RO4003C da 20mil e rame base da 17um .Le dimensioni della scheda sono 90 x 90 mm, con una traccia/spazio minimo di 5/5 mil e una dimensione minima del foro di 16 mil.Lo spessore del pannello finito è di 4,8 mm, con un peso Cu finito di 1 oz (1,4 mil) tutti gli strati e tramite uno spessore di placcatura di 1 mil.La finitura superficiale è Immersion Nickle Immersion Palladium e Immersion Gold (ENEPIG) e la serigrafia superiore e inferiore non sono incluse.La maschera di saldatura superiore e inferiore è nera opaca e non è presente alcuna serigrafia sui pad di saldatura.Il PCB ha superato un test elettrico al 100%.

La via minima deve essere riempita con pasta di rame per una migliore dissipazione termica e sono necessari fori svasati per evitare la sporgenza delle viti e garantire una superficie di installazione piana.Gli stampini di pasta saldante sono forniti per il lato superiore.

Il PCB include 31 componenti, con un totale di 92 pad, 51 pad a foro passante, 15 pad SMT superiori, 26 pad SMT inferiori, 59 vie e 75 net.

In caso di domande tecniche, non esitare a contattare Ivy all'indirizzo sales10@bichengpcb.com.

Scegli RO4003C per applicazioni superiori ad alta integrità e ad alta frequenza

Nel mondo dei circuiti stampati (PCB), l'integrità del segnale e le prestazioni sono cruciali.La scelta del materiale è essenziale per qualsiasi applicazione ad alta frequenza.RO4003C è il materiale PCB definitivo per tali applicazioni.Le sue eccezionali proprietà e caratteristiche prestazionali lo rendono la scelta ideale per i progettisti che desiderano ottimizzare i loro circuiti.

Proprietà e caratteristiche prestazionali di RO4003C

RO4003C è un materiale PCB ad alte prestazioni realizzato con idrocarburi riempiti di ceramica.Questa combinazione fornisce eccellenti proprietà elettriche, tra cui una costante dielettrica di 3,38±0,05 a 10 GHz e un fattore di dissipazione di 0,0027 a 10 GHz/23℃.Queste proprietà garantiscono un'integrità ottimale del segnale, rendendolo ideale per circuiti digitali e RF ad alta velocità.

RO4003C ha anche un'elevata conduttività termica di 0,71 W/M/oK a 80 ℃, che lo rende una scelta eccellente per le applicazioni che richiedono un'efficiente dissipazione del calore.Ha un basso coefficiente di espansione termica (CTE) di 11 ppm/℃ nella direzione X, 14 ppm/℃ nella direzione Y e 46 ppm/℃ nella direzione Z, che garantisce stabilità dimensionale in ambienti con temperature estreme.

Vantaggi di RO4003C rispetto ad altri materiali PCB

Rispetto ad altri materiali PCB, RO4003C offre numerosi vantaggi.Ha una compatibilità di processo senza piombo, che lo rende un'opzione rispettosa dell'ambiente.Ha una conduttività termica superiore rispetto all'FR-4, il che significa che può gestire livelli di potenza più elevati senza surriscaldarsi.Ha anche una minore perdita dielettrica rispetto ad altri materiali ad alta frequenza come il PTFE, che si traduce in una migliore integrità del segnale e in una ridotta perdita di segnale.

Considerazioni sulla progettazione del PCB RO4003C per prestazioni ottimali

La progettazione con RO4003C richiede considerazioni specifiche.Ad esempio, lo spessore degli strati dielettrici influisce sull'impedenza caratteristica, che deve essere attentamente controllata per una corretta propagazione del segnale.Anche la finitura superficiale del substrato è fondamentale per garantire saldature e interconnettività affidabili.

Applicazioni dei PCB RO4003C in vari settori

RO4003C è ampiamente utilizzato in vari settori, tra cui telecomunicazioni, aerospaziale e difesa, medico e automobilistico.Le sue eccezionali caratteristiche prestazionali lo rendono la scelta ideale per le applicazioni ad alta frequenza in questi settori.Ad esempio, viene spesso utilizzato nelle applicazioni 5G e IoT, dove l'integrità del segnale è fondamentale per una comunicazione affidabile.Viene utilizzato anche in applicazioni aerospaziali e di difesa, dove i circuiti devono resistere a condizioni estreme di temperatura e umidità.

RO4003C e il futuro della progettazione digitale ad alta velocità

Con l'evolversi del design digitale, la domanda di materiali in grado di gestire velocità e frequenze più elevate non farà che aumentare.RO4003C è ben posizionato per soddisfare queste esigenze, grazie alle sue eccezionali caratteristiche prestazionali.La sua bassa perdita dielettrica e l'elevata conducibilità termica lo rendono la scelta ideale per applicazioni di progettazione digitale ad alta velocità, come i data center e il calcolo ad alte prestazioni.

Fabbricazione e assemblaggio PCB RO4003C

I PCB RO4003C richiedono processi di fabbricazione e assemblaggio specializzati per garantire prestazioni ottimali.Ad esempio, la dimensione minima della via deve essere attentamente controllata per prevenire la perdita di segnale e sono necessari fori svasati per garantire una superficie di installazione piana.Gli stampini di pasta saldante sono forniti anche per il lato superiore per garantire una saldatura affidabile.

Risoluzione dei problemi comuni con i PCB RO4003C

Nonostante le sue eccezionali caratteristiche prestazionali, i progettisti possono riscontrare problemi quando lavorano con PCB RO4003C.Ad esempio, possono sorgere problemi con la saldatura e l'interconnessione se la finitura superficiale del substrato non è adeguatamente controllata.Comprendere questi problemi e come risolverli è fondamentale per garantire prestazioni ottimali.

RO4003C e compatibilità di processo senza piombo

RO4003C è compatibile con i processi senza piombo, il che lo rende un'opzione ecologica per i progettisti.Questa compatibilità garantisce che i progettisti possano soddisfare le normative ambientali senza sacrificare le prestazioni.

RO4003C rispetto ad altri materiali PCB ad alta frequenza: un'analisi comparativa

Mentre RO4003C offre caratteristiche prestazionali eccezionali, i progettisti potrebbero chiedersi come si confronta con altri materiali PCB ad alta frequenza.Un'analisi comparativa può aiutare i progettisti a capire come RO4003C si confronta con altre opzioni e prendere una decisione informata quando si seleziona un materiale PCB.

Conclusione

RO4003C è il materiale PCB definitivo per applicazioni ad alta frequenza.Le sue eccezionali proprietà e caratteristiche prestazionali lo rendono una scelta ideale per i progettisti che cercano di ottimizzare i propri circuiti.Dalle applicazioni 5G e IoT all'aerospaziale e alla difesa, RO4003C è ben posizionato per soddisfare le esigenze di vari settori.Comprendendo le sue proprietà, le considerazioni di progettazione e la risoluzione dei problemi comuni, i progettisti possono sfruttare appieno il potenziale di RO4003C per le loro applicazioni.
