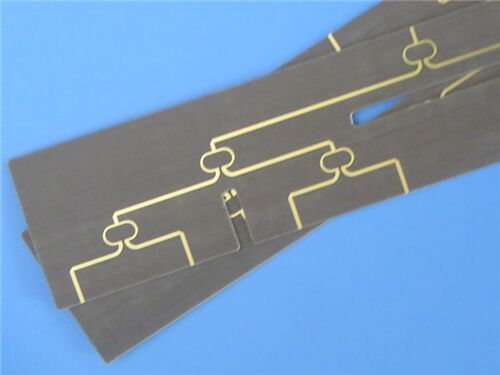

Questo è un PCB rigido a due strati fabbricato daRogers RT/duroid 5870, un composito PTFE rinforzato con microfibra di vetro ad alta frequenza, ottimizzato per disegni di precisione a strisce/microstrip, offre prestazioni dielettriche uniformi e perdite ultra basse,ideale per applicazioni a banda Ku e onde millimetriche. Questo PCB presenta uno spessore finito di 0,3 mm, rivestimento in rame da 1 oz (1,4 mil) su entrambi gli strati esterni e una finitura superficiale in oro immersivo in nichel elettroless (ENIG).
Specificativi dei PCB
| Articolo della specifica |
Specifica tecnica |
| Materiale del substrato di base |
Rogers RT/duroid 5870 |
| Configurazione dello strato |
2 strati (rigidi a doppio lato) |
| Dimensioni della scheda |
85 mm x 36 mm (per unità), con tolleranza dimensionale di ±0,15 mm |
| Larghezza minima della traccia/spazio |
5/6 milligrammi |
| Dimensione minima del foro di trivellazione |
0.4 mm |
| Configurazione delle vie cieche |
Non costituito |
| Spessore della tavola finita |
0.3 mm |
| Peso del rame finito (strati esterni) |
1 oz (1,4 ml) |
| Via spessore del rivestimento |
20 μm |
| Finitura superficiale |
Olio di immersione in nichel senza elettro (ENIG) |
| Top Silkscreen |
Non costituito |
| Fusoliera di fondo |
Non costituito |
| Top Solder Mask |
Non costituito |
| Maschera di saldatura inferiore |
Non costituito |
| Requisiti di prova elettrica |
La prova della funzionalità elettrica al 100% è effettuata prima della spedizione per garantire l'integrità operativa. |
Configurazione dell'accumulo di PCB
Questo PCB rigido a due strati adotta una struttura simmetrica di accumulo, con specifiche dettagliate di strato riportate di seguito (ordinate da cima a fondo):
| Indicazione dello strato |
Specifica tecnica |
| Strato di rame 1 (in alto) |
35 μm |
| NT1 nucleo nucleare |
0.254 mm (10 millimetri) |
| Strato di rame 2 (sotto) |
35 μm |
Formato dell'opera d'arte e conformità della qualità
Il formato Gerber RS-274-X è designato come standard di grafica per questo PCB, un punto di riferimento globalmente accettato nell'industria della produzione di circuiti stampati.Questa norma garantisce una compatibilità senza soluzione di continuità con il software di progettazione PCB professionale e le apparecchiature di fabbricazione automatizzate, che consente la traduzione precisa dei layout dei circuiti digitali in assemblee di PCB fisici.che stabilisce requisiti rigorosi per le prestazioni, affidabilità e consistenza di fabbricazione che confermano la sua idoneità per l'implementazione in applicazioni elettroniche commerciali e industriali.
Disponibilità globale
Questo PCB ad alte prestazioni è disponibile per la spedizione a livello mondiale.garantire l'accessibilità universale e la consegna tempestiva ai clienti in tutto il mondo.
NT1commercio di prodotti agricoli

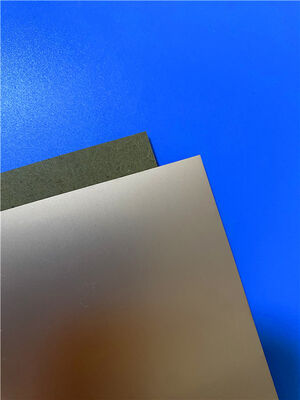

I laminati ad alta frequenza Rogers RT/duroid 5870 sono materiali compositi in PTFE rinforzati con microfibra di vetro, sviluppati specificamente per applicazioni di circuiti a strisce e a microstrisce ad alta precisione.Le microfibre orientate in modo casuale all'interno del RT/duroid 5870 contribuiscono ad un'eccezionale uniformità della costante dielettricaIl suo basso fattore di dissipazione estende l'applicabilità del materiale alla banda Ku e a intervalli di frequenza più elevati.Inoltre,, RT/duroid 5870 laminati sono facilmente tagliati, tagliati e lavorati per ottenere forme precise,e dimostrano una resistenza a tutti i solventi e reagenti, caldi o freddi, comunemente utilizzati nei processi di incisione di circuiti stampati o di rivestimento di bordi/buchi.
Vantaggi principali di RT/duroid 5870
- Proprietà elettriche uniformi su un ampio intervallo di frequenze, garantendo prestazioni coerenti e affidabili
- Facilita la fabbricazione semplificata, poiché può essere facilmente tagliata, tagliata e lavorata con precisi parametri
- Resistente ai solventi e ai reagenti utilizzati nei processi di incisione o di rivestimento di bordi/buchi, riducendo al minimo i difetti di fabbricazione
- Basso assorbimento dell'umidità lo rende adatto per l'impiego in ambienti ad alta umidità
- Un materiale consolidato con una comprovata esperienza di affidabilità nelle applicazioni ad alta frequenza
- Offre la minore perdita elettrica tra i materiali PTFE rinforzati, ottimizzando l'integrità del segnale nei sistemi ad alta frequenza
Applicazioni tipiche
- Antenne a banda larga per linee aeree commerciali
- Circuiti a micro strisce e a strisce
- Applicazioni delle onde millimetriche
- Sistemi radar
- Sistemi di guida
- Antenne radio digitali punto-punto
NT1 stratificazione ad alta frequenza
RT/duroid 5870 compositi PTFE rinforzati in microfibra di vetro sono progettati per le applicazioni di circuito a strisce e a microstrisce più esigenti.L'orientamento casuale delle microfibre fornisce un'eccezionale uniformità nella costante dielettrica.
La costante dielettrica dei laminati RT/duroid 5870 rimane costante da pannello a pannello e rimane stabile in un ampio intervallo di frequenza.Il suo basso fattore di dissipazione rende i laminati RT/duroid 5870 altamente efficaci per applicazioni fino alla banda Ku e oltre.
Fabbricazione e manipolazione
I laminati RT/duroid 5870 sono facili da tagliare, tagliare e trasformare in forme desiderate.Sono resistenti a tutti i solventi e reagenti comuni, sia a caldo che a freddo, utilizzati per l'incisione di circuiti stampati o per il rivestimento di bordi e fori.
Opzioni di rivestimento
Questi laminati sono in genere forniti con rivestimento di rame elettrodeposito (1⁄2 a 2 oz/ft2, o 8 a 70 μm) o rame EDC trattato al contrario su entrambi i lati.NT1 rivestimento di materiale plastico RT rivestimento di materiale plasticoIl rivestimento con piastre di alluminio, rame o ottone è disponibile su richiesta.
Informazioni sull'ordine
Quando si ordinano i laminati RT/duroid 5870, è essenziale specificare:
Spessore dielettrico e tolleranza
Tipo di foglio di rame (rollato, elettrodeposito o trattato al contrario)
Peso richiesto della lamina di rame
| NT1 diametro |
| Immobili |
NT1comunicazione |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
2.33
2.33±0.02 di specifica. |
Z |
N/A |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Costante dielettrica |
2.33 |
Z |
N/A |
da 8 GHz a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione,tanδ |
0.0005
0.0012 |
Z |
N/A |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Coefficiente termico di ε |
-115 |
Z |
ppm/°C |
-50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Resistenza al volume |
2 x 107 |
Z |
Mohm cm |
C/96/35/90 |
ASTM D 257 |
| Resistenza superficiale |
2 x 107 |
Z |
Oh, mio Dio. |
C/96/35/90 |
ASTM D 257 |
| Calore specifico |
0.96(0.23) |
N/A |
j/g/k
(cal/g/c) |
N/A |
Calcolato |
| Modulo di trazione |
Prova a 23°C |
Prova a 100°C |
N/A |
MPa ((kpsi) |
A |
ASTM D 638 |
| 1300(189) |
490(71) |
X |
| 1280 ((185) |
430(63) |
Y |
| Lo stress estremo |
50(7.3) |
34(4.8) |
X |
| 42(6.1) |
34(4.8) |
Y |
| La tensione suprema |
9.8 |
8.7 |
X |
% |
| 9.8 |
8.6 |
Y |
| Modulo di compressione |
1210(176) |
680(99) |
X |
MPa ((kpsi) |
A |
ASTM D 695 |
| 1360(198) |
860(125) |
Y |
| 803 ((120) |
520(76) |
Z |
| Lo stress estremo |
30(4.4) |
23(3.4) |
X |
| 37 ((5.3) |
25(3.7) |
Y |
| 54(7.8) |
37 ((5.3) |
Z |
| La tensione suprema |
4 |
4.3 |
X |
% |
| 3.3 |
3.3 |
Y |
| 8.7 |
8.5 |
Z |
| Assorbimento di umidità |
0.02 |
N/A |
% |
0.62" ((1.6mm) D48/50 |
ASTM D 570 |
| Conduttività termica |
0.22 |
Z |
W/m/k |
80°C |
ASTM C 518 |
| Coefficiente di espansione termica |
22
28
173 |
X
Y
Z |
ppm/°C |
0-100°C |
IPC-TM-650 2.4.41 |
| Td |
500 |
N/A |
°C TGA |
N/A |
ASTM D 3850 |
| Densità |
2.2 |
N/A |
gm/cm3 |
N/A |
ASTM D 792 |
| Peeling di rame |
27.2(4.8) |
N/A |
Pli ((N/mm) |
1 oz ((35 mm) di foglio EDC
dopo il galleggiamento della saldatura |
IPC-TM-650 2.4.8 |
| Infiammabilità |
V-0 |
N/A |
N/A |
N/A |
UL 94 |
| Processo senza piombo compatibile |
- Sì, sì. |
N/A |
N/A |
N/A |
N/A |
