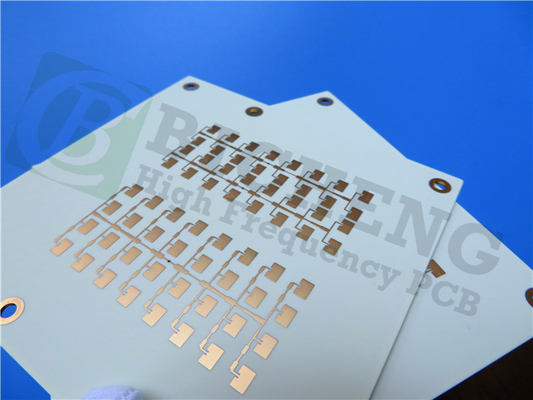

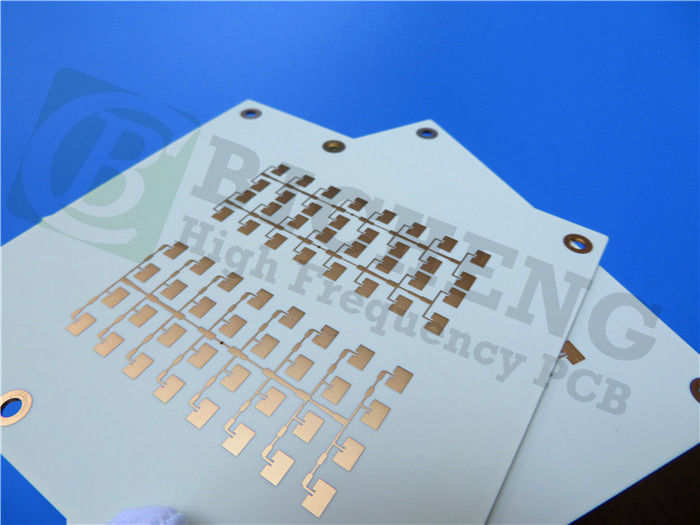

30 Mil RO4730 laminati PCB ad alta frequenza 2 strato
  • Nome

30 Mil RO4730 laminati PCB ad alta frequenza 2 strato

Dettagli Informazioni
Descrizione del prodotto
Informazioni dettagliate
Evidenziare:

Un PWB ad alta frequenza di 2 strati

,

PWB ad alta frequenza dei laminati

,

PWB di 30 Mil High Frequency

Descrizione del prodotto

I laminati ad alta frequenza del RO4730G3 di Rogers sono una scelta credibile per i substrati del circuito stampato del antenna-grado, offrente un'alternativa redditizia ai substrati basati PTFE tradizionali dell'antenna mentre permettono ai progettisti di regolare il costo e la prestazione. Con una costante dielettrica di 3 e una tangente di perdita di 0,0028 a 10 gigahertz, inoltre si vanta un coefficiente termico basso della costante dielettrica (TCDk) di soltanto 34 ppm/°C attraverso una gamma di temperature di -50°C a 150°C. Ulteriormente, questo PCBs ad alta frequenza ha dimostrato la prestazione bassa di PIM, con un valore di dBc -165. I valori di CTE sia sulla X che sulle assi y sono simili a quello di rame e l'Z-asse CTE è impressionante basso a 30,3 ppm/°C. Questa partita superba di CTE riduce significativamente gli sforzi nelle antenne del PWB.



30 Mil RO4730 laminati PCB ad alta frequenza 2 strato 0



Proprietà RO4730G3 Direzione Unità Circostanza Metodo di prova
Costante dielettrica, εProcess 3.0±0.5 Z   10 gigahertz 23℃ IPC-TM-650 2.5.5.5
Costante dielettrica, εDesign 2,98 Z   1,7 gigahertz - 5 gigahertz Metodo di lunghezza di fase differenziale
Fattore di dissipazione, tanδ 0,0028 Z   10 gigahertz 23℃ IPC-TM-650 2.5.5.5
  2,5 gigahertz
Coefficiente termico di ε +34 Z ppm/℃ -50 ℃to 150℃ IPC-TM-650 2.5.5.5
Stabilità dimensionale <0>X, Y mm/m dopo il ℃ del etech +E2/150 IPC-TM-650 2.4.39A
Resistività di volume (0,030") 9 x 107   MΩ.cm COND A IPC-TM-650 2.5.17.1
Resistività di superficie (0,030") 7,2 x 105   MΩ COND A IPC-TM-650 2.5.17.1
PIM -165   dBc 50 ohm 0,060" dBm 43 1900 megahertz
Forza elettrica (0,030") 730 Z V/mil   IPC-TM-650 2.5.6.2
MD di resistenza alla flessione 181 (26,3)   Mpa (kpsi) RT ASTM D790
CMD 139 (20,2)
Assorbimento di Moisure 0,093 - % 48/50 IPC-TM-650 2.6.2.1 ASTM D570
Conducibilità termica 0,45 Z W/mK 50℃ ASTM D5470
Coefficiente di espansione termica 15,9
14,4
35,2		 X
Y
Z		 ppm/℃ -50 ℃to 288℃ IPC-TM-650 2.4.4.1
Tg >280   ℃   IPC-TM-650 2.4.24
Il TD 411   ℃   ASTM D3850
Densità 1,58   gm/cm3   ASTM D792
Buccia di rame Stength 4,1   pli 1oz, LoPro EDC IPC-TM-650 2.4.8
Infiammabilità V-0       UL 94
Processo senza piombo compatibile Sì
