Dettagli:
|
| Evidenziare: | Circuito PCB commerciale,Blog PCB stampato RF,Circuito stampato TLF-35 RF |
||
|---|---|---|---|

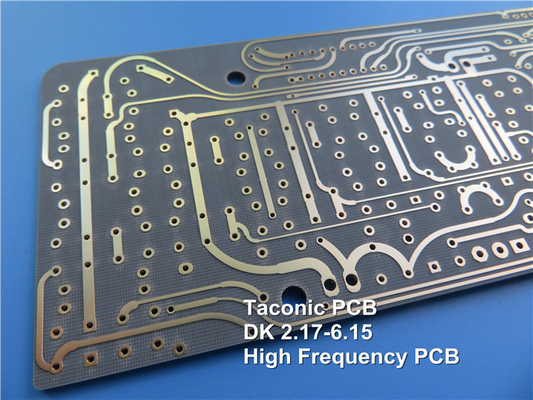

Il circuito stampato Taconic TLF-35 RF è un prodotto su misura che fornisce funzionalità ad alta frequenza per una varietà di applicazioni commerciali a microonde e radiofrequenza.Con uno spessore di 60mil (1,524 mm) e placcatura in oro per immersione, il PCB TLF-35 è progettato per fornire un'eccellente resistenza alla pelatura per rame da 1/2 oncia e 1 oncia, che è particolarmente importante per scopi di rilavorazione.
Una delle caratteristiche principali del PCB TLF-35 è il tasso di assorbimento dell'umidità estremamente basso e il basso fattore di dissipazione, che riduce al minimo lo sfasamento con la frequenza.Inoltre, l'uso di tessuti nel suo design assicura che il PCB TLF-35 sia dimensionalmente stabile.I materiali di base del PCB TLF-35 presentano un'infiammabilità di V-0 e sono testati in conformità con IPC-TM-650.
| TLF-35-xxxx-A VALORI TIPICI | |||||
| Proprietà | Metodo di prova | Unità | Valore | Unità | Valore |
| Costante dielettrica a 1,9 GHz | IPC-TM 650 2.5.5.5.1 mod | 3,50±0,05 | 3,50±0,05 | ||
| Fattore di dissipazione a 1,9 GHz | IPC-TM 650 2.5.5.5.1 mod | 0.0016 | 0.0016 | ||
| Fattore di dissipazione a 10GHz | IPC-TM 650 2.5.5.5.1 mod | 0,0022 | 0,0022 | ||
| Assorbimento dell'acqua | IPC-TM 650 2.6.2.1 | % | 0.03 | % | 0.03 |
| Peel Strength (rame da 1 oz) | IPCTM 650 2.4.8 | Libbre/pollici lineari | 10 | M/mm | 1.8 |
| Resistività di volume | IPC-TM 650 2.5.17.1 | Mohm.cm | 2,0 x 109 | Mohm.cm | 2,0 x 109 |
| Resistività superficiale | IPC-TM 650 2.5.17.1 | Mah | 3,0 x 108 | Mah | 3,0 x 108 |
| Resistenza alla flessione in senso longitudinale | IPCTM 650 2.4.4 | psi | 13.000 | M/mm2 | 90 |
| Resistenza alla flessione trasversale | IPCTM 650 2.4.4 | psi | 13.000 | M/mm2 | 90 |
| Conduttività termica | IPC-TM 650 2.4.50 | W/m/K | 0,37 | W/m/K | 0,37 |
| xyCET(50-150℃) | IPC-TM 650 2.4.41 | ppm/℃ | 9-12 | ppm/℃ | 9-12 |
| zCTE(50-150℃) | IPC-TM 650 2.4.41 | ppm/℃ | 80 | ppm/℃ | 80 |
| Infiammabilità | UL-94 | V-0 | V-0 | ||
Il PCB TLF-35 ha una bassa costante dielettrica di 3,5 +/-0,05 e un basso fattore di dissipazione di 0,002.Queste caratteristiche lo rendono una scelta eccellente per una vasta gamma di applicazioni, inclusi filtri, accoppiatori, splitter, combinatori, mixer, antenne, amplificatori ad alta potenza, ripetitori, componenti passivi e scanner medicali.
Oltre alle sue capacità ad alta frequenza, il PCB TLF-35 offre numerosi vantaggi, tra cui il basso costo, l'eccellente resistenza alla pelatura, il fattore di dissipazione eccezionalmente basso, il basso assorbimento di umidità e l'elevata affidabilità termica.
È importante notare che l'immagine e i parametri mostrati sono solo di riferimento, poiché i circuiti stampati sono prodotti su misura.Nel complesso, il circuito stampato Taconic TLF-35 RF è la scelta ideale per coloro che cercano una soluzione a basso costo e ad alte prestazioni per le loro applicazioni ad alta frequenza.
